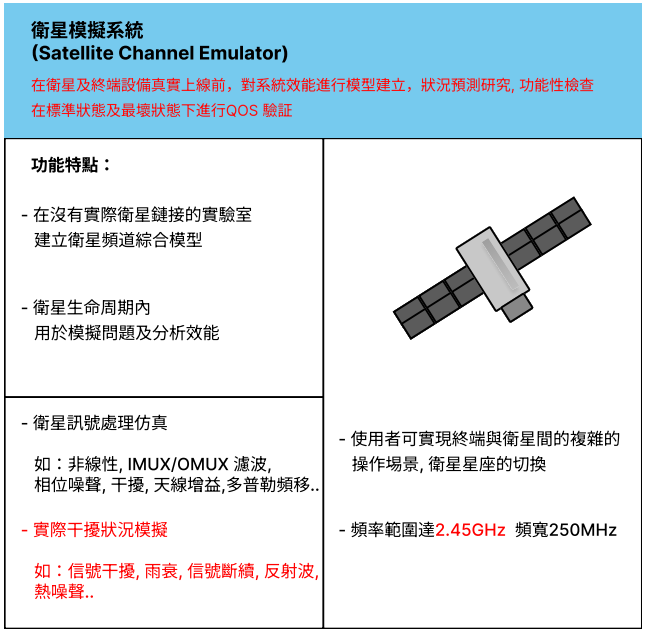

Satellite Channel Emulator

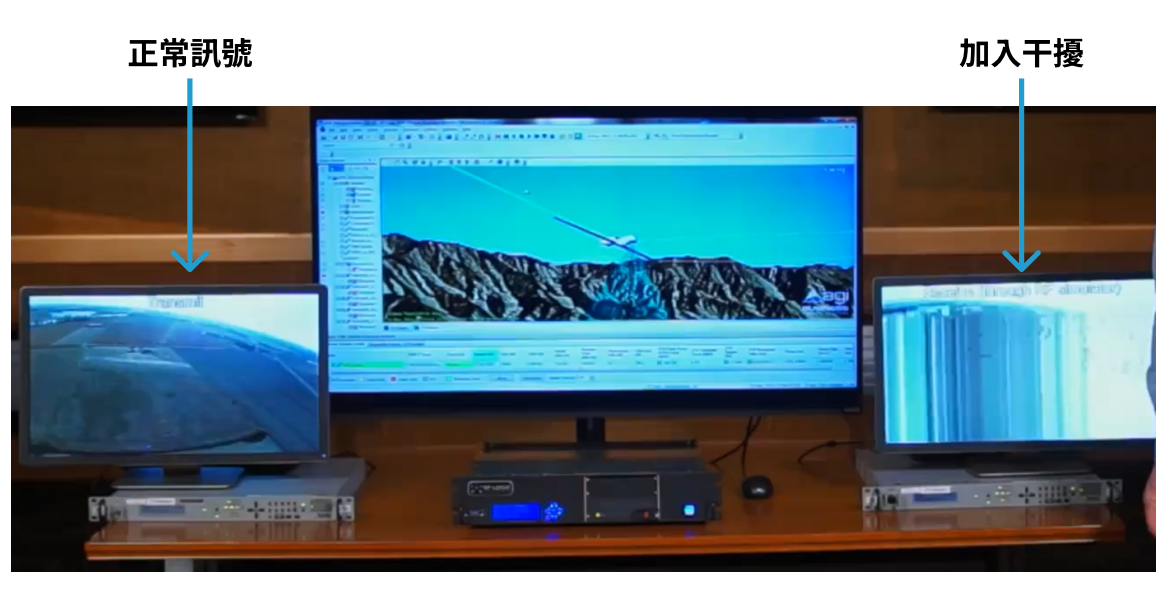

Channel Emulator work with STK software

衛星鏈路模擬器可結合衛星軌道模擬軟體(STK),進行地球地貌 / 衛星位置/ 終端移動接收裝置進行模型建立及測試對應QOS.

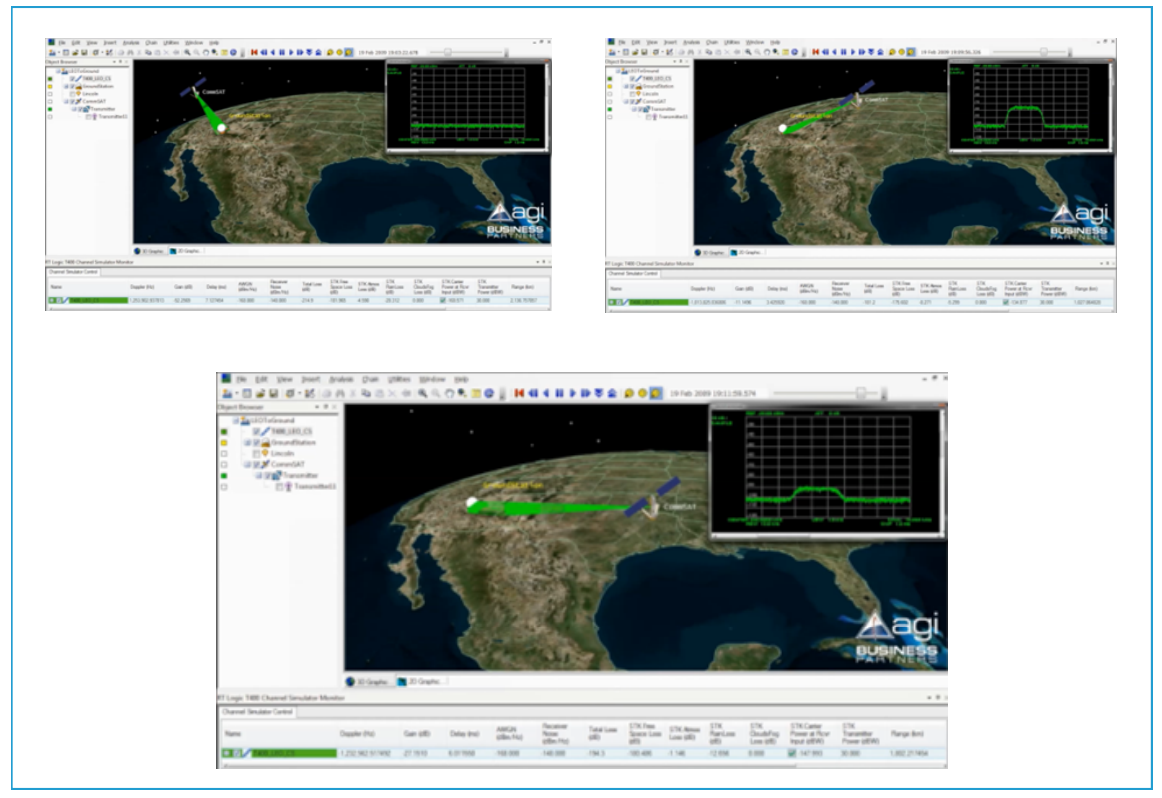

衛星位置與訊號變化

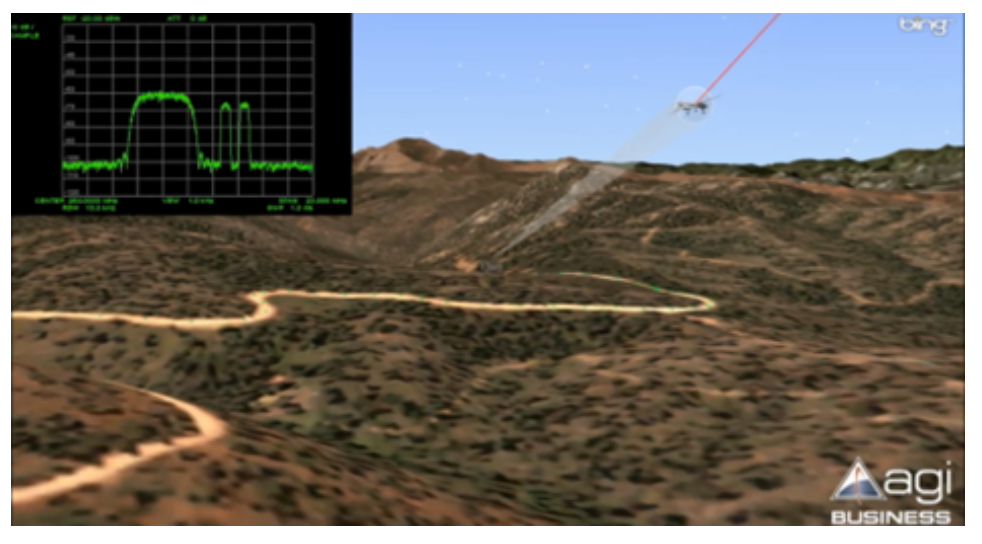

山地反射波干擾

Emulator Satellite payload effects

Linear Filter Distortion(IMUX / OMUX)

Provides two digital 1lters on either end of the payload simulation to mimic the satellites IMUX andOMUX 1lter amplitude and group delay response.

Thermal Noise and In-band Noise

提供模擬有效載荷輸入處的熱噪聲效應和帶內噪聲以表示 LTWTA 噪聲的方法。

Phase Noise

支持帶寬的相位噪聲仿真。用戶可以指定所需的frequency response 或 Mask（噪聲功率密度與頻率）。模擬各個階段模擬噪聲(發射機、接收機和衛星)。

Interference

兩個獨立的干擾信號產生器模擬提供了由轉發器負載引起的干擾的能力。

Automatic Level Control (ALC)

提供自動電平控制 (ALC) 仿真。這是模擬由於額外的有效載荷噪聲的影響到 ALC環路，將前向有效載荷增益增加到補償降低的信號強度例如由雨衰引起的衛星輸入。

Other Effects

模擬代表轉發器頻率轉換偏移的 1xed 頻率偏移和代表有效載荷增益靜態變化的1xed 衰減偏移。

LTWTA Nonlinearity

通過提供 AM/AM 和相位與 IBO 建模，來模擬有效負載 LTWTA 的非線性響應。用戶可以使用任何通用模型或使用他自己的實際測量的 AM/AM 和相位與 IBO 數據，以模擬 LTWTA 非線性響應。

Payload Preset

有效載荷預設允許使用者在個步驟中快速配置基於衛星信道的有效載荷 IMUX、OMUX、相位噪聲和非線性。

Channel Emulator Channel effects

Delay

模擬可變鏈路延遲。此外，延遲變化與多普勒模擬有關。延遲是連續可變的以模擬有效載荷的任意移動。這種動態可以通過軌道信息獲得變化和大氣效應或由時間索引定義簡介。

Interference

提供實例,例如模擬內相鄰波束同頻干擾。干擾產生器支持AWGN、CW、以及幾種類型的 PSK 和 QAM 模式。帶寬和干擾的中心頻率是可變的並且可控。干擾信號電平為相對於載波信號電平可設置。

Doppler

模擬的能力時變、相位連續多普勒頻率。 pro1les可以基於數學函數或按時間索引軌道描述 (ECEF)和發射機和接收機的地面站點描述。

Thermal Noise

AWGN 產生器在上行鏈路和下行鏈路模擬天線和接收器等恆定噪聲。

Rain Fade

具有應用時變衰減曲線的能力。上行鏈路功率控制 (UPC) 效果可以包含在通過定義晴朗的天空 EIRP 和最大EIRP

Attenuation

衰減代表中的固定偏移可以應用靜態晴空條件。

Fading

多徑衰落模擬器可對地形、1xed 和移動物體上的反射進行模擬。支持多達八個傳輸路徑，在設置的鏈路頂部具有可變延遲延遲。每個傳輸路徑都可以使用單獨的多普勒頻譜進行處理。各種多普勒光譜，特定模型可在線生成或可以從 HDD 傳輸到衰落模擬器模塊。這個方式可讓用戶建立應用他們自己特定的衰落模型。
