VB273 SATELLITE UPLINK REDUNDANCY SOLUTION
- IF and L-BAND

VB273 DVB-S/S2衛星訊號智能主備路自動切換系統，完整的VB273系統是由VB120控制器模組、VB272監控模組與VB273切換模組共同組成，並且安裝在一RU機架上，基本上用於IF或L-Band訊號及監控標準(ETSI TR 101 290)。

VB273含有雙路徑的衛星信號通道，提供智能切換系統包含自主運行和深入信號分析以便最終切換決策。該解決方案是提供理想快速且強大的切換機制，為一個永久性安裝於衛星站台鏈路或在戶外廣播系統的方案。

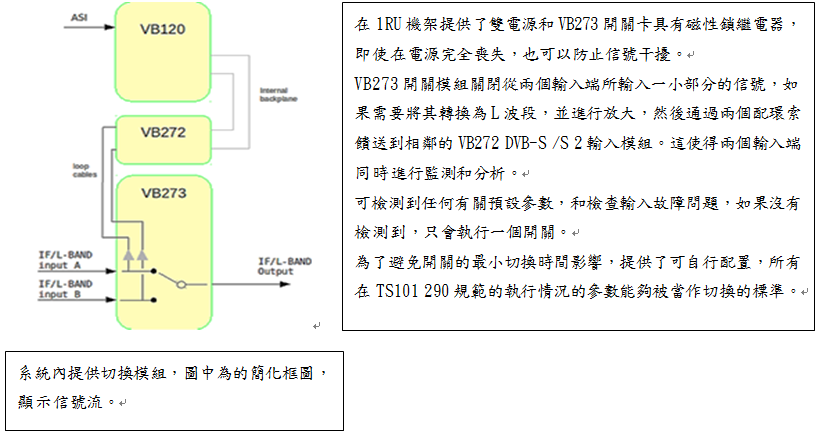

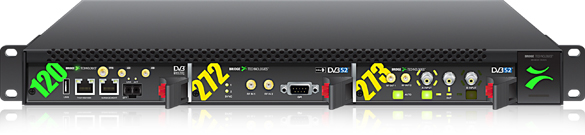

圖為一個完整的VB273系統與VB120控制器，10/100/1000的技術管理接口，USB-RS232進行初始設置，VB272-SMA DVB-S/ S2與VB273交換機在1RU EC AC電源的機架，這種配置僅需要25W功率，相當省電。

圖為在1RU增強型機器搭配一個VB120模組和兩個VB252 DVB-T/T2輸入模組，總共4個獨立的RF輸入。

除了監控典型的RF參數，還可任選複雜的DVB-T的MI協議中的高級數據;信號完整性是根據驗證層。此外VB252還支持T2精簡版標準加速器作全面分析，所有分析功能整合橋接技術與ETSI TR101290監控引擎，以確保符合標準。

在手動模式下的可以通過從基於廣泛的XML的EII（外部集成接口）上層網管系統，或者通過SNMP觸發控制。

在VB273還擁有獨特super Local模式功能，在緊急狀況下可透過手動控制面板按鍵切斷網路控制，所有的參數都可以通過內置的Web界面進行控制。Web GUI中包含視覺化介面並且提供了在切換決策和系統狀態使用的參數。

在VB120提供支援TS 101 290分析，除了可以用在VB242的兩個主要ASI輸入端口所需，也可用於臨時監控ASI輸入端口。

硬體的架構是符合電信級標準的，可達到最高的可靠度，完整的解決方案只需要25W消耗功率，相對的可以減少於安裝時所消耗的功率，達到省電的效果。

技術特點

• 2:1 redundancy switching functionality based on built-in monitoring of incoming satellite signals
• Monitoring feature set of VB120 included making this a switch and a probe combined into one
• Supports 70/140MHz IF (VB273) and 950-2150MHz L-band (VB273-LBAND)
• IF signal inputs: 75 ohm female BNC; IF signal output: 75 ohm female BNC
• L-BAND signal inputs: 50 ohm female SMA ; L-BAND signal output: 50 ohm female SMA
• Three-stage button logic supporting 3 distinct modes: Manual, Auto, Super Local
• Robust bistable RF relays ensures state is preserved even in the event of a power loss
• Passive loop through so that signal is passed even if no power on unit
• Capable of receiving DVB-S/S2 QPSK, DVB-S2 8PSK, DVB-S2 16APSK, DVB-S2 32APSK
• Continuously monitor and switch on all TR 101 290 priority 1, 2 and 3 parameters (except Buffer Fill)
• Possibility to customise alarming and switching template on all parameters
• Independent alarm template and redundancy switching template to allow a parameter to be alarmed on while at the same time not resulting in a redundancy switch
• Filtering capabilities on switching criteria to prevent short glitches to trigger a redundancy switch
• Continuously monitor and switch on RF parameters:
  - Channel power RF level
  - Modulation Error Rate (MER) in dB
  - Signal to Noise Rate (SNR) in dB
  - Error Vector Magnitude (EVM) in% and in dB
  - BER pre Viterbi (for DVB-S)
  - BER post Viterbi (for DVB-S)
  - BER post LDPC-BCH (for DVB-S2)
  - RS Packet Error Count
  - Carrier frequency offset
  - Symbol rate offset
• PID analysis, Service analysis, bandwidth overview, PSI/SI/PSIP table analysis
• Automatic or manual TS recording of up to 200MB for recording fault that triggered redundancy switch
• Thumbnail extraction with audio bars and meta data
• Configurable alarm severity level
• PSIP support (ATSCA/78)
• Exportable logs
• Management port: 10/100/1000-T; Video ports for RDP relay: 10/100/1000-T and SFP
• Condensed mosaic thumbnail view of all services monitored
