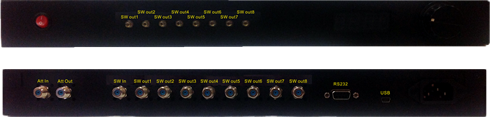

PAS-780
PAS-780可編程衰減器及8路切換
- PAS-780 結合可程式衰減器及8路切換器, 使用者可使用手動及程式二種方式進行控制。
- 使用者可單獨使用此設備進行測試或整合至自動化測試系統中。
- PAS-780 衰減器及切換器亦可分開使用, 使用者可依測試環境進行組合或單獨使用。
- PAS-780 支援頻段為DC~2150MHz, 具有高隔離低衰減特性, 為您的測試提供高準確數據。
- PAS-780 提供 USB 及 RS232 二種電腦連結介面。
Attenuator Specification sheet:
Frequency | Range DC-2150 MHz |
Impedance | 75 Ohms nominal |
Attenuation Range | 0-95 dB in 1 dB steps |
VSWR | 1.5:1 maximum |
Insertion Loss | 2.2 dB maximum 0.9 dB typical at 1000 MHz 1.3 dB typical at 1500 MHz 1.8 dB typical at 2150 MHz |
RF Input Power | 0.5 Watts average |
RF Connector | BNC or F female |
1in/8out Switch Specification sheet:
Frequency Range | DC-2150 MHz |
Impedance | 75 Ohms nominal |
VSWR | 1.5:1 maximum |
Insertion Loss | DC-1000 MHz 1.0 dB maximum 1000-2150 MHz 2.0 dB maximum |
Isolation | DC-500MHz 60 dB minimum 500-2150MHz 50 dB minimum |
Switching Speed | 10 milliseconds maximum |
RF Input Power | +20 dBm |
RF Connector | BNC or F female |
