Teledyne LeCroy SierraNet 協定分析儀
SierraNet 協定分析儀
乙太網協定分析與測試解決方案
隨著資料中心與高效能應用的發展，設備製造商對於高速乙太網協定的分析日益重要，Teledyne LeCroy 提供一系列先進的乙太網協定分析儀器，協助工程師在 10G 至 800G 的環境下，進行精確的協定解析、錯誤觸發與效能除錯。 這些工具專為開發部門、系統整合與驗證部門設計，涵蓋從 NRZ 到 PAM4，並支援最新的網路協定如 RoCEv2、PTP、FCoE、NVMe-oF 等，為高速通訊與儲存應用提供完整支援。
產品型號包含
| 產品型號 | 速率支援 | 介面 | 產品概要描述 |
|---|---|---|---|
| SierraNet M328Q | 10/25/40/50/100Gbps | QSFP28 | 擴充支援 PAM4 協定，提供進階時序與錯誤分析 |
| SierraNet M328 | 10/25/40/50/100Gbps | SFP28 | 高密度協定分析與測試，適合開發/實驗室環境 |
| SierraNet M648 | 50/100/200/400Gbps PAM4 10/25/50/100Gbps NRZ |
QSFP-DD | 多通道高速 PAM4 分析平台，支援多種協定協同運作測試 |
| SierraNet M1288 | 50/100/200/400/800Gbps PAM4 25/50/100Gbps NRZ |
OSFP / QSFP-DD800 | 針對新一代 800G 應用設計，具備全方位協定解碼與錯誤觸發能力 |

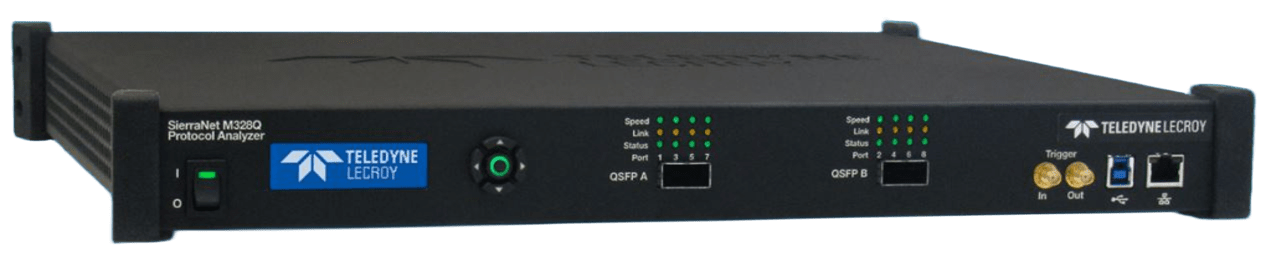

SierraNet M328Q
SierraNet M328Q™ 系統支援 10/25/40/50/100Gbps Ethernet 與第六代（32G）Fibre Channel 的資料擷取與協定驗證，專為 LAN、SAN、NAS 及其他乙太網與光纖通道應用開發人員與協定測試工程師設計
SierraNet M328Q配備兩個 QSFP28 FlexPorts™，提供極大彈性與多樣化配置，並採用直覺化、可自訂的軟體操作介面，搭配大型封包擷取緩衝區，並整合業界最先進的資料擷取、觸發、損傷模擬與封包過濾功能，全面協助使用者進行高速協定開發、除錯與驗證
SierraNet M328Q™ 產品特色：
- 1U 機身設計，搭配機架式安裝套件，節省空間便於部署
- 雙 QSFP+ FlexPorts，支援 10/25/40/50/100Gbps Ethernet 與最高 32G Fibre Channel，支援光纖或銅線連接
- 先進多狀態觸發與過濾機制，精準擷取目標封包
- 數位實體層 (Digital PHY) 技術，提供再計時 (Re-timed)擷取
- 標準 128G 擷取緩衝記憶體，支援長時間封包紀錄
- 動態記憶體分配技術，靈活應對多樣封包長度與頻率變化
- 支援多項主流協定：FCoE、NVMe-oF、RoCE、iSCSI 等乙太網協定
- 提供多種封包追蹤檢視格式，適應不同工程師使用習慣
- 與 Wireshark 無縫整合，提升封包解析與除錯效率
- 配備 USB 3.0 與 Gigabit Ethernet 管理介面，支援快速上傳與彈性控制
SierraNet M328Q™ 是目前市面上最具CP值且整合度最高的乙太網與光纖通道協定分析儀，提供完整的資料擷取、協定驗證與封包/資料修改功能。透過獨家數位探針技術 (Digital Probe Technology)，可在維持連線穩定的情況下，以全速擷取所有通訊埠上的乙太網與光纖通道資料，為開發者與協定測試工程師提供絕佳的分析利器。
規格書下載

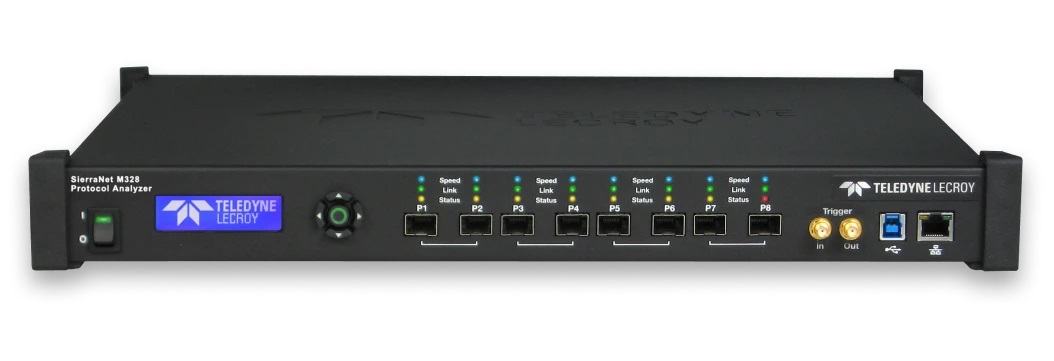

SierraNet M328
SierraNet M328 系統專為開發人員與協定測試工程師設計，提供對 10/25/40/50/100Gbps Ethernet 與第六代（32G）Fibre Channel協定的資料擷取、分析與封包干擾（jamming）功能，廣泛應用於 LAN、SAN、NAS 及其他乙太網與光纖通道環境
M328 配備八個 SFP28 FlexPorts™，提供最大的靈活性與應用彈性。搭配操作直覺、可自訂的軟體介面，以及大型封包擷取緩衝區，同時具備業界領先的擷取、觸發、損傷模擬與過濾技術，為使用者進行高速協定驗證與穩定性測試的理想工具
SierraNet M328 產品特色：
- 1U 機身設計，搭配機架式安裝套件
- 搭載 8 個 SFP+ FlexPorts™，支援 10/25/40/50/100Gbps 乙太網與最高 32G 光纖通道（Fibre Channel），可使用光纖或銅纜連線
- 進階多階段觸發與過濾機制
- 支援 Digital Phy 與重新定時擷取（Re-timed Capture）技術
- 可選擇 32GB、64GB 或 128GB 擷取緩衝記憶體，支援動態記憶體配置
- 廣泛支援乙太網協定，包括 FCoE、NVMe-oF、RoCE 和 iSCSI
- 多種擷取與分析視圖格式
- 與 Wireshark 無縫整合，提升封包分析效率
- 搭載 USB 3.0 與 Gigabit Ethernet 主機介面，實現快速資料上傳與便利管理
SierraNet M328 是市面上最具成本效益、技術先進且整合度高的乙太網與光纖通道協定分析系統。專為開發人員與協定測試工程師設計，提供全速率、全埠 100% 資料擷取，同時透過數位探針技術維持鏈路完整性，全面提升測試精度與可靠度。
規格書下載

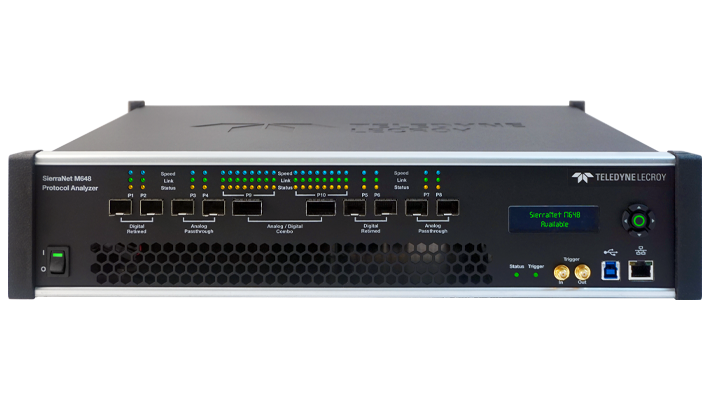

SierraNet M648
SierraNet M648 提供完整線速（Full Line Rate）與全協定層級的資料擷取與分析功能，適用於各類網路與儲存架構技術。此外，透過獨家 Infusion Jammer 錯誤注入技術，可精確地對資料流中輸入錯誤，模擬真實異常狀況，實作更全面的網路問題測試與驗證。
SierraNet M648 支援PAM4 原生乙太網與 Fibre Channel 架構分析，涵蓋高速 50/100/200/400GbE 乙太網與 64GFC 光纖通道，亦向下相容傳統 NRZ 介面，如 10/25/50/100GbE 與 16/32GFC，適用於各種新舊協定環境。
SierraNet M648 產品特色：
- 支援 PAM4 協定分析：
・50/100/200/400GbE (PAM4)
・64GFC (PAM4) - 支援 NRZ 傳輸協定：
・10/25/50/100GbE (NRZ)
・16/32GFC (NRZ) - 完整 L1-L7 雙向線速封包擷取與協定分析
- Layer 1 支援連線協定協商分析
- 支援 Windows 與 Linux 平台操作
- 內建 API，自動化測試與 Python 指令碼匯出
- Verification Script Engine™ (VSE) 協助後期封包解析
- 深層記憶體與預擷取過濾設計，滿足長時間監控分析需求
- 多階段進階觸發與過濾機制
- 多條件錯誤注入與資料干擾模擬（InFusion™ 技術）
- 直觀介面視覺化，多種封包檢視格式
・試算表檢視（Spreadsheet View）
・交換層檢視（Exchange View）
・連線狀態檢視（Link State View）
・AN/LT 檢視
・流量摘要（Traffic Summary）
・Frame Inspector 深層檢視器 - 可與 WireShark 無縫整合
- USB 3.0 與 Gigabit Ethernet 主機介面，提升資料傳輸效率
- 2U 高度，支援機架安裝（機架套件另購）
SierraNet M648 是目前市場上最經濟高效、先進且整合度最高的乙太網與光纖通道協定驗證平台，可完整擷取所有協定資料流，並透過 InFusion™ 技術進行錯誤輸入與資料破壞測試模擬，是協定驗證工程師的最佳利器。
規格書下載

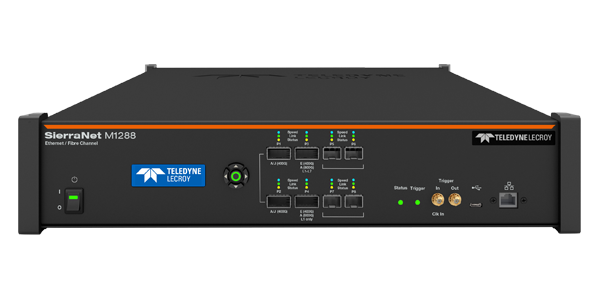

SierraNet M1288
SierraNet M1288 提供業界領先的協定分析、訊號干擾（Jamming）與流量產生功能，能精準進行網路封包擷取與操控，是測試應用與鏈路特性不可或缺的解決方案。
此平台為開發人員與協定驗證工程師提供全面、先進的測試工具，有效支援 Ethernet 與 Fibre Channel 等高速通訊技術的深入驗證與除錯。
SierraNet M1288 產品特色：
- 支援完整乙太網與光纖通道協定堆疊擷取與分析
- QSFP-DD 與 SFP112 埠設計，支援 OSFP、QSFP-DD TAP 介面
- 相容 DAC、AOC、AEC 及光模組
- 支援 Ethernet 單連結至八通道架構
・50/100/200/400/800GE PAM4
・25/50/100GE NRZ - 光纖通道：64/128GFC PAM4，向下相容 32/64/128GFC
- 提供 Windows 與 Linux 環境下 API 自動化測試功能
- 內建 Verification Script Engine™ (VSE) 指令碼引擎，進行封包擷取後的深入協定分析
- 128G 深度記憶體與擷取前濾波功能，滿足長時間封包分析需求
- 進階多層次觸發與過濾條件設定
- InFusion™ Jammer：支援多條件、多狀態錯誤注入與流量操控
- 2U 機架式設計，搭配選購式安裝套件
- 支援超過 100 種乙太網與光纖通道協定，包括：FCoE、NVMe-oF、ORAN、PTP 1588、RoCE、iSCSI 等
- 多樣化協定分析顯示模式：
・試算表檢視（Spreadsheet View）
・交換層檢視（Exchange View）
・連線狀態檢視（Link State View）
・AN/LT 檢視
・流量摘要（Traffic Summary）
・Frame Inspector 深層檢視器 - 試算表檢視、交換序列檢視、鏈路狀態檢視、AN/LT 檢視、流量摘要檢視、封包檢查器檢視
- 可無縫整合 Wireshark
- USB-C 與 Gigabit Ethernet 管理介面，支援高速資料傳輸與裝置管理
SierraNet M1288 為業界最先進且具成本效益的協定分析平台，結合全面的封包擷取、協定驗證與流量錯誤注入功能，協助工程師實作 100% 完整記錄與精確測試，提升網路與儲存系統開發與驗證效率。
規格書下載
