VB252: DVB-T/T2 TERRESTRIAL RF INPUT MODULE

VB252是一個DVB-T/ T2雙輸入接口，使用地面傳輸方式監控。兩個模組可以容納在一個1RU機器連同VB120或VB220 Probe控制器，以佔據最小的機架空間並提供高容量的監控功能。

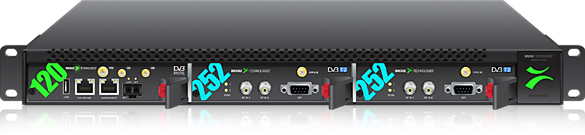

圖為在1RU增強型機器搭配一個VB120模組和兩個VB252 DVB-T/T2輸入模組，總共4個獨立的RF輸入。

除了監控典型的RF參數，還可任選複雜的DVB-T的MI協議中的高級數據;信號完整性是根據驗證層。此外VB252還支持T2精簡版標準加速器作全面分析，所有分析功能整合橋接技術與ETSI TR101290監控引擎，以確保符合標準。

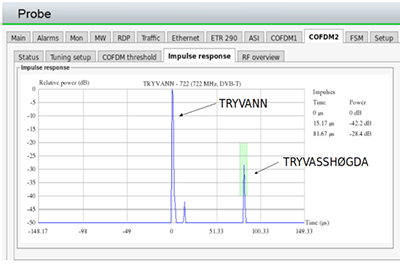

圖為頻道脈衝響應圖用於查看停播監控和SFN告警

在一個典型的DVB-T/ T2系統發射機站點通過IP基礎設備或通過衛星分發供給。接口和接口模組的橋接技術範圍可以很容易地監控整個點到點之間的信號鏈。在與VB120/VB252結合後，可監控多達50個多播IP碼流，進而監控IP網路的分佈與DVB-T2傳輸狀況。

相對的，VB252可以與VB242 被使用於ASI輸入模組，從而實現高密度的ASI和DVB-T/T2監控。

基本上VB252支援一個COFDM RF輸入。VB252的第二個輸入端可以經由軟體許可選項被使用。這種靈活性允許Probe容量依據個別系統的需要進行調整，並擴大增加為監控系統，以及包括更多的傳輸流。

從VB252高級射頻的脈衝響應圖形和分析，有可能在Probe位置上偵查反射條件。可設定門檻值限制確定何時實施告警，因應時間或功率反射的變化而提高。

便利的反射測量解釋與脈衝響應分析結果的GUI圖形，成為用戶最愛。升級由輸入正常的Probe GUI許可證密鑰執行，並且支援遠程控制來完成。

技術特點

• Choice between 50 ohm female SMA (VB252-SMA) or 75 ohm female F-type connectors (VB252)
• 50 ohm female SMA 1-pulse-per-second GPS input for SFN Drift measurements
• 9-pin D-Type male connector for relay alarm indication
• One red/green LED TS sync indicator per RF input
• Supports DVB-T EN 300-744 and DVB-T2 EN-302-755
• Frequency range 43 - 1002 MHz
• Symbol rate range 0.7 - 7.2 Msym/s
• All versions of DVB-T2 supported: 1.1.1, 1.2.1 and 1.3.1
• DVB-T2 Base and DVB-T2 Lite profiles supported (1.3.1)
• Channel bandwidth: 1.7 (T2-Lite only), 5, 6, 7 and 8 MHz
• Round-robin capability across multiple PLPs within one frequency
• Capable of monitoring the following RF parameters:
  - Channel power RF level
  - Modulation Error Rate MER(PLP)
  - Signal to Noise Ratio SNR
  - Center Frequency Offset
  - Spectrum sense
  - 1PPS Input Lock
  - Pre Viterbi BER (DVB-T)
  - Pre Reed Solomon BER (DVB-T)
  - Pre LDPC BER (DVB-T2)
  - Pre BCH BER (DVB-T2)
  - Post BCH FER (DVB-T2)
  - Packet Error Rate
  - LDPC Iterations count
• DVB-T SFN Drift monitoring for measuring absolute transmission time of mega frame
• DVB-T2 SFN Drift monitoring by measuring timing of T2MI frame versus received RF super frame
• Readout of TPS information (DVB-T)
• Readout of signalled L1 and PLP parameters (DVB-T2)
• Channel impulse Response diagram
• Constellation diagram
• SFN Drift monitoring for DVB-T
• SFN Drift monitoring for DVB-T2
• Extract and display over 30 signalled DVB-T2 L1 Pre information parameters
• Extract and display over 20 signalled DVB-T2 L1 PLP information parameters
• Extract and display 9 signalled DVB-T2 L1 Post information parameters

RF信號規格

• RF power level: -80 dBm to -20 dBm
• RF power level accuracy: +/- 1.5 dB
• RF power level resolution: 1 dB
• Maximum SNR: > 38dB +/- 1.5dB
• Maximum MER: > 38dB +/- 1.5dB
• Carrier offset: < 15 ppm of tuning frequency
• SFN drift: 0 to 500ms
• SFN drift accuracy: +/- 2us
