VB243 ASI INTELLIGENT REDUNDANCY SWITCH

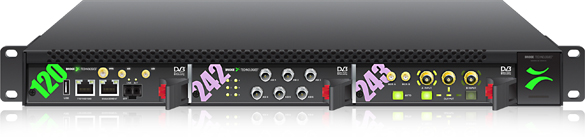

VB243為ASI智能備路自動切換系統，具備兩個信號路徑可透過自主運行和深入分析進行切換，完整的VB243系統，包含VB120控制器模組、VB242監控模組、VB243切換系統模組共同組成，可安裝於一RU的機架上。建立於基礎信號ASI及監控標準(ETSI TR101 290)，如有偵測到品質不良的信號，則可自動切換到備路信號。

在1RU機架提供了雙電源和VB243開關卡具有磁性鎖繼電器，即使在電源完全喪失的情況下，也可以防止信號被干擾。VB243開關模組關閉從兩個輸入端所輸入一小部分的信號進行放大，然後通過兩個配環索送到相鄰的VB242 ASI輸入模組。這使得兩個輸入端同時進行監控和分析。可檢測到任何有關預設參數，和檢查輸入故障問題，如果沒有檢測到，只會執行一個開關。為了避免開關的最小切換時間影響，提供了自行配置，所有參數在TS 101 290規範的執行狀況都能夠被當作切換的標準。VB243系統於自動模式下是完全獨立的，可以通過基於廣泛的XML的EII（外部集成接口）上層網管系統，或者通過SNMP觸發控制。

在VB243還擁有獨特super Local模式功能，在緊急狀況下可透過手動控制面板按鍵切斷網路控制。所有的參數都可以通過內置的Web界面進行控制。 Web GUI中包含視覺化概覽並且提供了在切換決策和系統狀態使用的參數。

在VB120提供支援TS 101 290分析，除了可以用在VB242的兩個主要ASI輸入端口所需，也可用於臨時監控ASI輸入端口。

技術特點

• 2:1 switching operation with latching relays
• Simultaneous monitoring of two AS switching inputs plus ad-hoc ASI input
• 2 DVB-ASI inputs EN 50083-9, Annex B
• 1 DVB-ASI output EN 50083-9, Annex B
• Supports burst mode, spread mode, M2S
• Supports 188 or 204-byte packet length
• 75 ohm BNC (female) connectors
• Spare ASI input: 75 ohm HD-BNC (female)
• Switching modes: automatic, manual, superlocal
• TS 101 290 priority 1, 2 and 3 switching criterias
• PID analysis, Service analysis, bandwidth overview, table analysis
• Automatic or manual TS recording of up to 200MB
• Thumbnail extraction
• Configurable alarm severity level
• PSIP support (ATSCA/78)
• Exportable logs
• Management port: 10/100/1000-T RJ45; Video port: 10/100/1000-T RJ45
• Alternative SFP Video port for optical connectivity
• Web-based element management
• 9-pin DSUB alarm relay; USB type-A port for maintenance
• Condensed mosaic thumbnail view of all services monitored
