Napatech 200G Compact Solution NT200A02
2-PORT 100G PCIE GEN3

2 × 100 Gbps PACKET CAPTURE AND ANALYSIS

Sử dụng công nghệ tăng tốc mạng tiên tiến, Napatech sẽ giúp ứng dụng của bạn xử lý dữ liệu với tốc độ nhanh nhất. Các bộ gia tốc Napatech 2-port 100 Gbps cung cấp khả năng bắt và phân tích gói tốc độ cao (200 Gbps) mà vẫn giữ được tính tin cậy hoàn hảo (không mất bất kỳ gói tin nào). Bộ gia tốc của Napatech sẽ bắt tất cả các khung dữ liệu, kể cả những khung lỗi bị từ chối bởi những card mạng thông thường (standard NICs).

Bộ gia tốc mạng Napatech cho phép bạn ghép dữ liệu từ 2 cổng riêng biệt thành một luồng dữ liệu phân tích theo thời gian. Với cấu tạo nhỏ gọn, NT200A2 giúp triển khai các ứng dụng tăng tốc 2 x 100G chỉ trên một nền tảng server 1U, giúp tối ưu không gian và tiết kiệm chi phí cho các nhà đầu tư.

Bộ gia tốc dành riêng 12 GB RAM DDR4 tốc độ cao để dùng làm bộ nhớ đệm cho các gói tin giúp ngăn chặn việc mất mát gói khi server chịu tải cao. Để đảm bảo các gói tin được xử lý đúng thứ tự, chúng sẽ được được đánh dấu theo thời gian phần cứng ngay lập tức khi đi vào các cổng mạng.

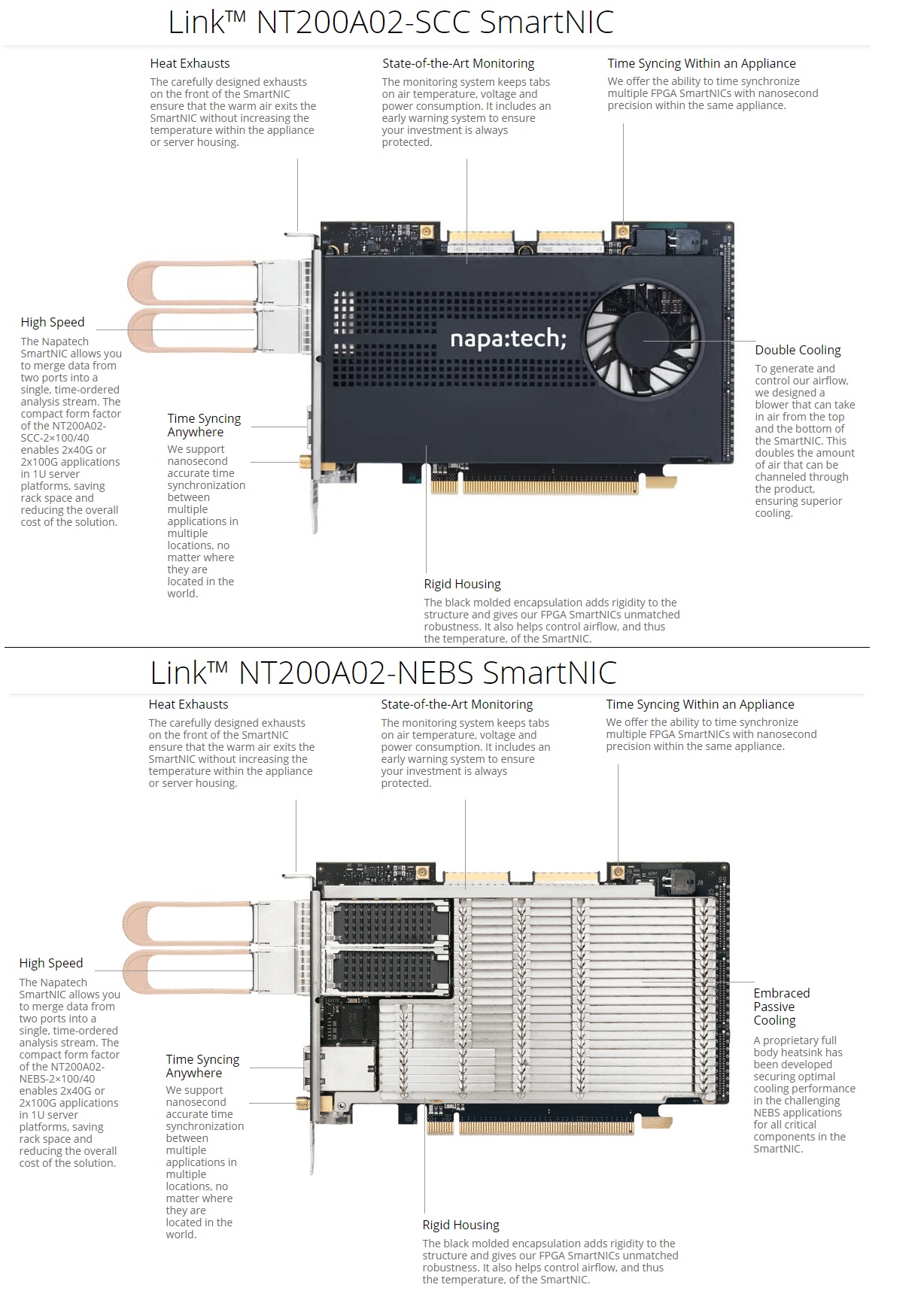

Thẻ gia tốc cũng có một mẫu khác tuân thủ NEBS cấp 3

TÍNH NĂNG NỔI BẬT

Kiến trúc đường ống có thể mở rộng
Cổng mạng: 2 × QSFP28
Bắt gói/khung mạng Ethernet LAN: Full 2 × 100 Gbps
Đảm bảo không gây mất mát gói cho tất cả các khung hình với các kích thước khác nhau.
Bộ đệm RAM DDR4 12 GB (500 ms ở 200 Gbps)
Tải CPU ở điều kiện thông thường: <5% của một lõi
Có khả năng xử lý bộ nhớ đệm ứng dụng lên đến 1 TB
Phân phối gói hoặc phân đoạn tới ứng dụng
Tăng tốc phần cứng.
Ghép gói từ nhiều cổng.
Đánh dấu thời gian cho mỗi gói chỉ tốn: 4 ns
Cắt ở độ lệch cố định
Bộ đếm RMON1, bao gồm các khung kích thước cực lớn.
Đồng bộ hóa thời gian PPS.
Đồng bộ hóa thời gian hệ điều hành
API dễ tích hợp.
Linux và libpcap.

NAPATECH HOẠT ĐỘNG TRONG CÁC LĨNH VỰC:

Máy gia tốc Napatech cho phép các nhà cung cấp OEM xây dựng các thiết bị mạng hiệu suất cao dựa trên các máy chủ tiêu chuẩn. Điều này mang sẽ giúp:

Tối ưu hóa doanh thu và dịch vụ
Tối ưu hóa chất lượng trải nghiệm
Đo lường độ trễ tài chính
Phân tích trải nghiệm khách hàng
Ngăn ngừa mất dữ liệu
Ảo hoá các hoạt động phân tích
Phòng thủ, bảo mật mạng
Phát hiện gian lận và quản lý tuân thủ
Quản lý cơ sở hạ tầng và an ninh
Hiệu suất mạng và ứng dụng
Khắc phục sự cố và bảo đảm tuân thủ

THÔNG SỐ KỸ THUẬT

ĐẶC ĐIỂM CHUNG

Xử lý tức thời (bằng với tốc độ đường truyền) tất cả các khung dữ liệu từ 64 byte đến 10.000 byte - giữ lại hoặc loại bỏ các khung dữ liệu bị lỗi.
Hỗ trợ Ethernet tiêu chuẩn IEEE 802.3 100 Gbps.
Lớp giao tiếp mạng: 2 x cổng QSFP28.
Các mô-đun QSFP28 được hỗ trợ: 100GBASE-SR4 và 100GBASE-LR4.
Tốc độ xử lý dữ liệu: 2 × 100 Gbps.
Tải CPU ở điều kiện thông thường: <5%.
Định dạng thời gian: PCAP-ns / -μs và UNIX 10 ns
Độ phân giải thời gian: 4 ns
Stratum 3 compliant TCXO
Trang bị lớp giao tiếp SMA để đồng bộ hóa thời gian PPS
Trang bị các giao tiếp RJ45 100 / 1000BASE-T giúp hỗ trợ tiêu chuẩn IEEE1588 PTP trong tương lai.

TĂNG TỐC PHẦN MỀM

Hệ điều hành: Linux
API độc quyền cung cấp các tính năng hiệu suất và chuyên sâu.
Hỗ trợ API Libpcap
Các công cụ SDK được bao gồm trong mã nguồn để debug và tạo mẫu các ứng dụng.

TĂNG TỐC PHẦN CỨNG

Bus type: 16-lane 8 GT/s PCIe Gen3*
12 GB onboard DDR4 RAM
Bộ nhớ Flash: hỗ trợ boot 2 firmware khác nhau
Có khả năng tự bảo vệ quá nhiệt.
Kích thước vật lý: ngắn hơn 1 nửa so với kích thước của một card PCIe tiêu chuẩn.
Trọng lượng không bao gồm 2 x QSFP28:
NT200A02-SCC: 455 g
NT200A02-NEBS: 475 g
Thời gian trung bình giữa 2 lỗi (MTBF) theo UTE C 80-810:
NT200A02-SCC: 317.821 giờ
NT200A02-NEBS: 311.435 giờ
Công suất tiêu thụ bao gồm 2 x QSFP28:
NT200A02-SCC: tối đa 75 Watts
NT200A02-NEBS: tối đa 75 Watts

*Để kích hoạt băng thông của 16-lane PCIe Gen3, máy chủ COTS phải hỗ trợ phân đôi PCIe.

MÔI TRƯỜNG HOẠT ĐỘNG (NT200A02-SCC):

Nhiệt độ hoạt động: 0 ° C đến 45 ° C (32 ° F đến 113 ° F)
Độ ẩm hoạt động: 20% đến 80%

MÔI TRƯỜNG HOẠT ĐỘNG (NT200A02-NEBS):

Nhiệt độ hoạt động: –5 ° C đến 55 ° C (23 ° F đến 131 ° F) được đo xung quanh máy gia tốc.
Độ ẩm hoạt động: 5% đến 85%
Độ cao: <1.800 m
Luồng không khí:> = 2,5 m / s
