Giám sát chất lượng A / V thời gian thực

RTM là Màn hình chất lượng trải nghiệm (QoE) tự động, đo lường chất lượng giữa hai điểm. Nó thực hiện điều này sau khi bộ giải mã (STB) đã có cơ hội để ẩn (hoặc sửa) các vấn đề, đó chính xác là những gì khán giả thấy. RTM đo chất lượng video, chất lượng âm thanh, độ trễ âm thanh hoặc video (độ lệch), độ lớn của chương trình âm thanh và độ chính xác của dữ liệu VANC. Nếu bất kỳ điều nào trong số này giảm xuống dưới ngưỡng đặt trước, thì một cảnh báo sẽ được kích hoạt và các chuỗi sẽ được lưu. RTM tiết kiệm thời gian quý giá bằng cách báo động về tất cả các lỗi, xác nhận những gì người vận hành đã nhìn thấy hoặc cảnh báo họ về một sự cố tiềm ẩn đã bị bỏ sót.

Ví dụ về giải pháp RTM

Giám sát và cảnh báo trực tiếp cơ sở Head End

Điểm đầu vào hệ thống RTM

Giám sát, Ghi âm & Lợi ích Cảnh báo

• Báo cáo lỗi để hỗ trợ người xem
• Kích hoạt các sự kiện / cảnh báo và lưu các chuỗi để xem lại sau
• Báo động khi lỗi gây ra ảnh hưởng đến video hoặc âm thanh

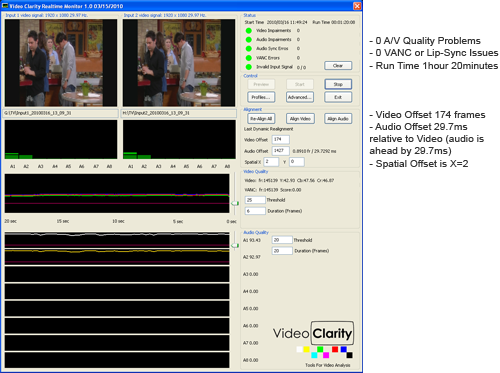

RTM GUI

• RTM
• RTM 4K
• RTM Manager

1 RU Rackmountable

Nguồn kênh đầu vào và nguồn cấp dữ liệu xuống thông qua hai đầu vào HDSDI hoặc IP

hoặc tự động chấm điểm nguồn tệp .ts và phiên bản mã hóa xuôi dòng của bất kỳ loại MPEG nào

Bao gồm bộ giải mã đầu vào chuyên nghiệp kỹ thuật số Dolby®

Theo dõi chất lượng video trong thời gian thực bằng PSNR hoặc DMOS (chỉ số MS-SSIM trên chỉ số DMOS)

Đo chất lượng âm thanh và bù A / V (Lip-Sync)

Độ ồn của chương trình mét và nhật ký

Theo dõi từng dòng VANC riêng lẻ trên SDI

Ghi điểm chất lượng và báo cáo lỗi trên GUI

Lưu trình tự A / V xung quanh sự suy giảm chất lượng

Hoàn toàn có thể tập lệnh, SNMP hoặc GUI được kiểm soát

RTM Player để phát lại độ phân giải đầy đủ của nguồn + đầu vào kiểm tra song song

Kích thước 1RU với dung lượng lưu trữ 400 GB

Cảnh báo trạng thái bảng điều khiển phía trước

Bảng dữ liệu RTM

Hướng dẫn hệ thống RTM

3 RU Rackmountable

Kiểu máy RTM-S8084 hoặc RTM-S8084-12 - 3 RU

5,0 hoặc 12,0 TB dung lượng lưu trữ để ghi lỗi tự động

Tất cả các tính năng của các hệ thống trên

Giám sát chất lượng tham chiếu đầy đủ 4Kp50 / 60Hz 10 bit

Đo PSNR hoặc DMOS (MS-SSIM) thời gian thực

Đầu vào hai Quad HDSDI hoặc từ bộ chuyển đổi HDMI để kiểm tra nguồn 4K so với bộ giải mã hạ lưu

RTM Player được bao gồm để phát lại 4K HDSDI / HDMI song song của các lỗi đã ghi

Bao gồm bộ giải mã đầu vào chuyên nghiệp kỹ thuật số Dolby®

Bảng dữ liệu trình quản lý RTM

Hướng dẫn Hệ thống Trình quản lý RTM

1 RU Rackmountable

RTM Manager: Lưu trữ tự động các bản ghi lỗi và nhật ký kiểm tra từ một hoặc nhiều hệ thống RTM

Máy chủ Web với điều khiển từ xa, bộ lập lịch thời gian chạy, bảng điều khiển trạng thái trong trình duyệt

RTM Player được bao gồm để xem xét song song các bản ghi lỗi được lấy tự động từ các RTM

Tách các chuỗi lỗi khỏi RTM trong thời gian thử nghiệm để xem xét phát lại ngay lập tức

Mô hình mới với dung lượng lưu trữ 4,0 TB: RTM-MGR04

Bảng dữ liệu trình quản lý RTM

Hướng dẫn Hệ thống Trình quản lý RTM
