AT88IP

Bộ phát,ghi và chuyển đổi MPEG2 TS . TS-over-IP.
Đầu vào DVB-T2 / T / C & Đầu ra DVB-ASI
Bộ phát & Bộ thu DVB-IP
Truyền tín hiệu DVB-T2 / T / C qua mạng LAN, WAN hoặc Internet

Pro-MPEG Code Of Practice #3(COP3) forward error correction (FEC)

Các tính năng tiêu chuẩn::

Bộ chuyển đổi DVB-T2/T/C sang DVB-IP/DVB-ASI kết hợp.
Phần mềm dựa trên web cũng như DVSStationIP,Trình ghi / Trình phát / Phân tích TS của Alitronika.
Trình điều khiển Windows XP, Vista, Windows 7 (64bit) / trình điều khiển SDK, Linux.
Quản lý cấu hình từ xa dựa trên Web và nâng cấp chương trình cơ sở từ xa.
Cài đặt cấu hình đã lưu. Không cần cấu hình lại sau khi khởi động lại hệ thống.
IP Đóng gói dữ liệu TS cho Ethernet sử dụng IP và Giao thức sơ đồ người dùng (UDP).
Đóng gói Giao thức truyền tải thời gian thực (RTP).
Pro-MPEG Code Of Practice #3(COP3) sửa lỗi chuyển tiếp (FEC).
Phần cứng chuyên dụng thực hiện đóng gói, giúp tối đa hóa thông lượng và độ trễ.
IP
Đóng gói dữ liệu TS cho Ethernet sử dụng IP và Giao thức sơ đồ người dùng (UDP), với đóng gói Giao thức truyền tải thời gian thực (RTP) và COP3 FEC.
Phần cứng chuyên dụng thực hiện đóng gói, giúp tối đa hóa thông lượng và giảm thiểu độ trễ
Thiết bị có thể chấp nhận lưu lượng từ mạng Ethernet và khôi phục dữ liệu TS.
Đối với dữ liệu được đóng gói RTP, thiết bị kết hợp bộ đệm để hấp thụ rung động mạng và sửa lỗi cho việc sắp xếp lại gói và sao chép gói.
Khả năng khôi phục gói bị mất dựa trên COP3 FEC.
Đối với nhiều giao diện TS, AT88IP, ánh xạ riêng từng giao diện đến một ổ cắm UDP / IP cụ thể (sự kết hợp của địa chỉ IP và cổng UDP).
Tất cả các tham số đóng gói khác cũng có thể được cấu hình riêng cho mỗi TS.
Input
IP Tốc độ tối đa lên đến 214 Mbps trên mỗi kênh ASI.
Chỉnh sửa chập chờn mạng.
Hỗ trợ đầu ra ASI tốc độ bit không đổi.
Chỉ định địa chỉ IP từ máy chủ DHCP và địa chỉ IP tĩnh.

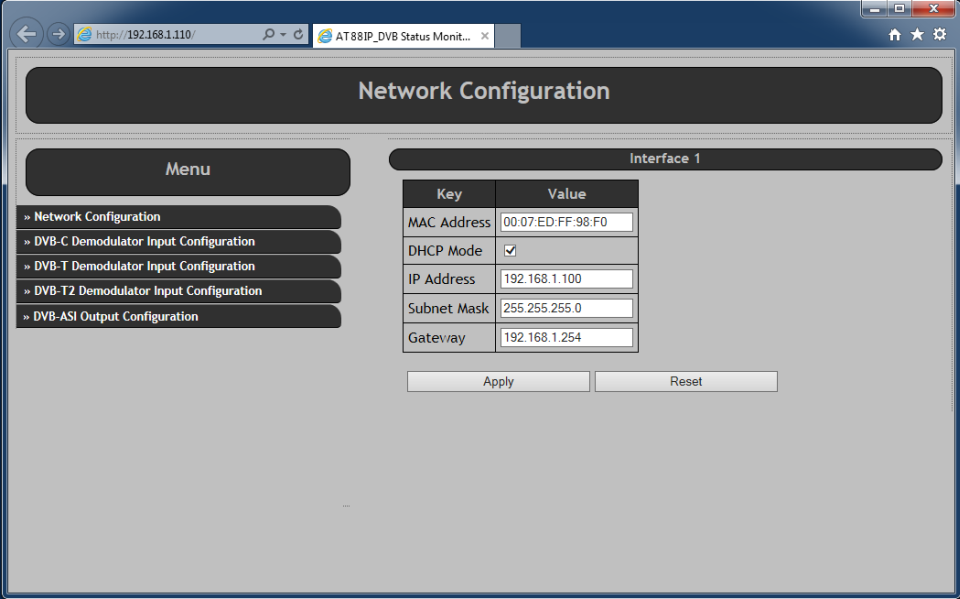

Địa chỉ IP cũng có thể được cấu hình thông qua giao diện web.
Cấu hình cho Time To Live (TTL) cho Multicast.
tiếp nhận COFDM tuân thủ DVB-T2 / T / C.
Dải tần số đầu vào:
- Băng tần cao: 434.0 MHz to 858.0 MHz.
- Mid Band: 149.5 MHz to 426.0 MHz.
- Băng tần thấp: 50.5 MHz to 142.5 MHz.
Chế độ điều chế: DVB-T / T2: QPSK, 16QAM, 64QAM
Chế độ điều chế: DVB-C: 64QAM, 128QAM, 256QAM
Khoảng thời gian bảo vệ: DVB-T / T2: 1/4, 1/8, 1 / 16,1 / 32
Hỗ trợ các chế độ phân cấp & không phân cấp.
Hỗ trợ kích thước gói vận chuyển 188, 204.
Output
Vòng lặp RF qua đầu ra.
Đầu ra DVB-ASI.
Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083

SƠ ĐỒ KHỐI:

AT88IP the Key to the Cloud

The AT88IP

AT88IP => DVB-T2/T/C to IP converter.

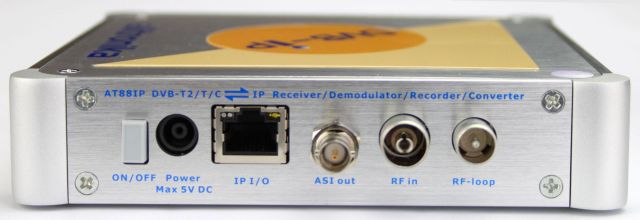

KẾT NỐI:

AT88IP

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, người có nhu cầu và OEM
AT88IP là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển.

DVB-T2 / T / C sang IP Gateway.

Giao diện đa năng cho ghi, phát và xử lý luồng truyền tải video kỹ thuật số hoặc MPEG-II.

Video trên máy chủ yêu cầu.

Bộ mã hóa và giải mã MPEGII dựa trên phần mềm.

Liên kết từ Studio đến Máy phát.

ENG (Thu thập tin tức điện tử) - Truyền phát nội dung đến và từ các địa điểm từ xa.

THỐNG SỐ KỸ THUẬT:

HỖ TRỢ QUY TRÌNH:

DVB-IP:

Đóng gói Ethernet: IEEE 802.2 SNAP, Eth.

Đóng gói: UDP or RTP

Hỗ trợ IP: IPv4

Chỉ định địa chỉ IP: DHCP, liên kết cục bộ hoặc tĩnh

Hỗ trợ đa hướng: IGMPv2

Tỷ lệ ngày: 100/1000

Cổng GigE Lớp vật lý: IEEE 802.3a

Đầu nối cổng GigE: RJ-45 với đèn LED

FEC: Quy tắc thực hành Pro-MPEG # 3 (COP3)

Độ trễ TSoIP đến ASI: Dưới 1ms

Phạm vi dung sai jitter: 1 .. 500ms

DVB-T2/T/C:

Đầu nối bộ điều chỉnh RF: 75 Ohms Loại nữ IEC

Vòng qua đầu nối: 75 Ohms Loại IEC đực.

Dải tần số đầu vào:
    Băng tần cao: 434.0 MHz to 858.0 MHz.
    Dải giữa: 149.5 MHz to 426.0 MHz.
    Băng tần thấp: 50.5 MHz to 142.5 MHz.

Băng thông kênh:6, 7 & 8 MHz.

Độ nhạy RF: -80dBm.

Phổ COFDM (DVB-T2 / T): sóng mang 2k và 8k không phân cấp và phân cấp.

Tuân theo tiêu chuẩn: DVB-T2, DVB-T, DVB-C compliant.

Chế độ điều chế: DVB-T/T2: QPSK, 16QAM, 64QAM

Chế độ điều chế: DVB-C: 64QAM, 128QAM, 256QAM

Chế độ khoảng thời gian bảo vệ: 1/4, 1/8, 1/16, 1/32.

DVB-ASI:

Cổng DVB-ASI Lớp vật lý: EN50083-9

Đầu nối DVB-ASI: 75 Ohms Mini BNC.

Suy hao hồi lưu đầu vào : >15 dB.

Mức tín hiệu đầu vào: 800 mV +/- 10%

Mức tín hiệu đầu ra: 1.0Vp-p danh định.

Tốc độ bit đầu vào /đầu ra DVB-ASI: 0 to 214 Mbit/s.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

PHẦN MỀM ỨNG DỤNG:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi miễn phí của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

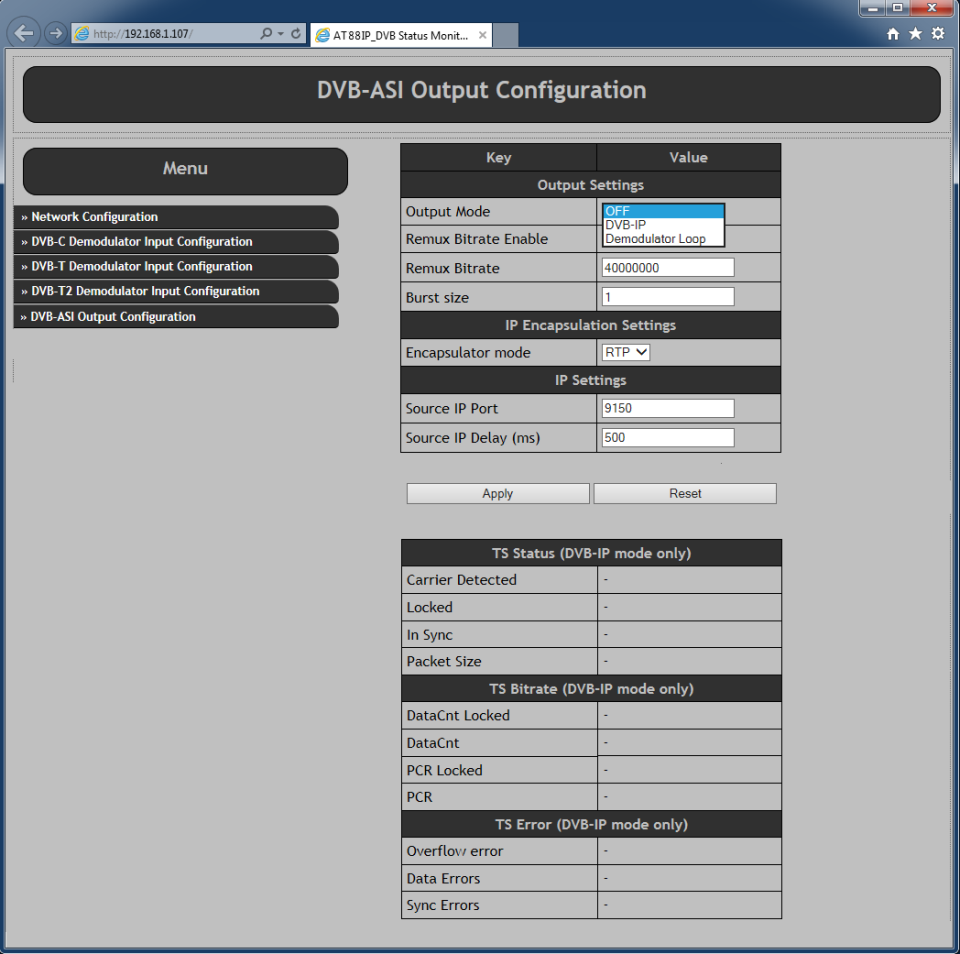

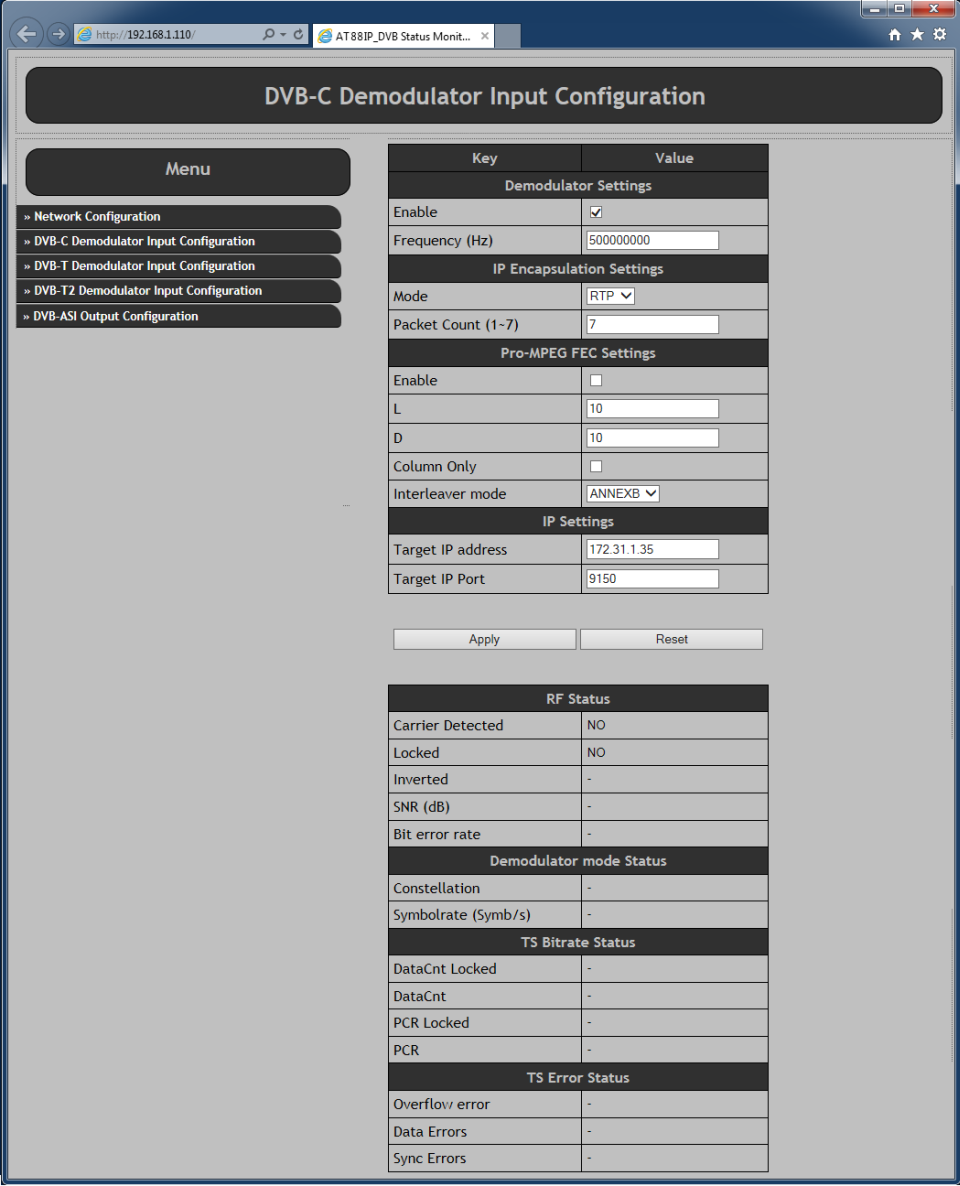

Using the"Discover" function of DVSStationIP, the device is located
