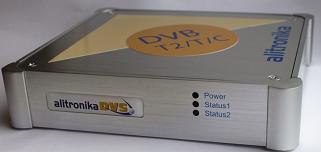

AT78XUSB

Bộ thu, ghi & chuyển đổi DVB-T2 / T / C
Hỗ trợ băng thông 6, 7 & 8 MHz
Bộ chuyển đổi DVB-T2 / T / C sang DVB-USB
Bộ chuyển đổi DVB-T2 / T / C sang DVB-ASI

Các tính năng tiêu chuẩn:

Bộ thu, ghi & chuyển đổi DVB-T2 / T / C đa chuẩn

USB 2.0tốc độ cao

Windows XP, Vista, Windows 7 ( 64bit ) Drivers + SDK & Linux Drivers.

Đi kèm với Phần mềm ứng dụng của DVSStation3 Alitronika.
Đầu vào

Thu nhận COFDM theo chuẩn DVB-T2 / T / C.

Dải tần số đầu vào:
- Băng tần cao: 434.0 MHz đến 858.0 MHz.
- Dải giữa: 149.5 MHz đến 426.0 MHz.
- Băng tần thấp: 50.5 MHz đến 142.5 MHz.

Chế độ điều chế: DVB-T/T2: QPSK, 16QAM, 64QAM

Chế độ điều chế: DVB-C: 64QAM, 128QAM, 256QAM

Khoảng thời gian bảo vệ: DVB-T/T2: 1/4, 1/8, 1/16, 1/32

Hỗ trợ các chế độ phân cấp & không phân cấp.

Hỗ trợ vận chuyển kích thước gói tin 188, 204.
Đầu ra

DVB-ASI Theo tiêu chuẩn A1010 Rev1 và EN50083.

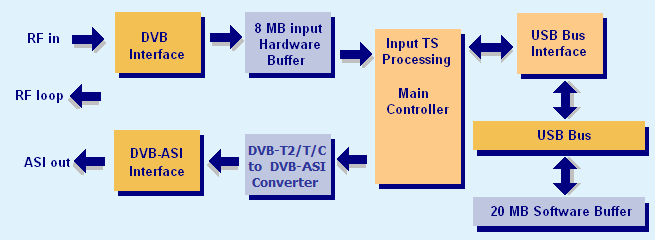

SƠ ĐỒ KHỐI:

AT78XUSB

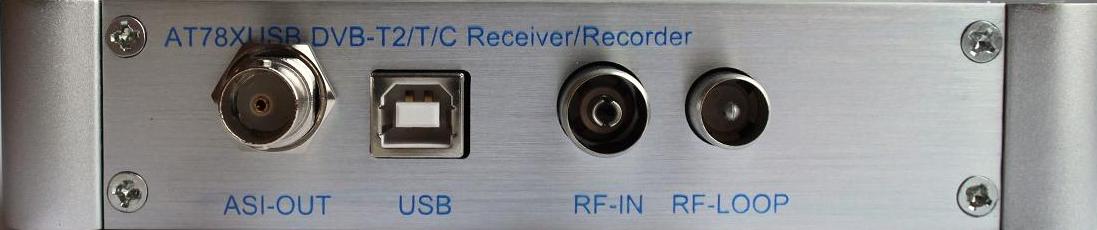

KẾT NỐI:

AT78XUSB

ỨNG DỤNG:

Mục tiếu nhắm đến các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT78XUSB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển.

Cổng DVB sang IP.

Chuyển đổi DVB-T sang DVB-ASI.

Ghi, Giám sát & Xử lý Luồng Truyền tải MPEG-II.

phần mềm dựa trên Bộ giải mã MPEGII .

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch: 8 Mbytes

Đầu nối bộ điều chỉnh RF: 75 Ohms IEC female Type

đầu nối loop through: 75 Ohms IEC male Type.

Dải tần số đầu vào:
    Băng tần cao: 434.0 MHz đến 858.0 MHz.
    Dải giữa: 149.5 MHz đến 426.0 MHz.
    Băng tần thấp: 50.5 MHz đến 142.5 MHz.

Băng thông kênh:6, 7 & 8 MHz.

Độ nhạy RF: -80dBm.

Phổ COFDM: sóng mang 2k và 8k không phân cấp và phân cấp.

Tuân theo tiêu chuẩn: DVB-T2, DVB-T, DVB-C compliant.

Chế độ điều chế: DVB-T/T2: QPSK, 16QAM, 64QAM

Chế độ điều chế: DVB-C: 64QAM, 128QAM, 256QAM

Chế độ khoảng thời gian bảo vệ: 1/4, 1/8, 1/.16, 1/32.

Đầu nối DVB-ASI: 75 Ohms BNC.

Mức tín hiệu đầu ra: 1.0Vp-p nominal.

Tốc độ bit ổn định: +/- 25ppm.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

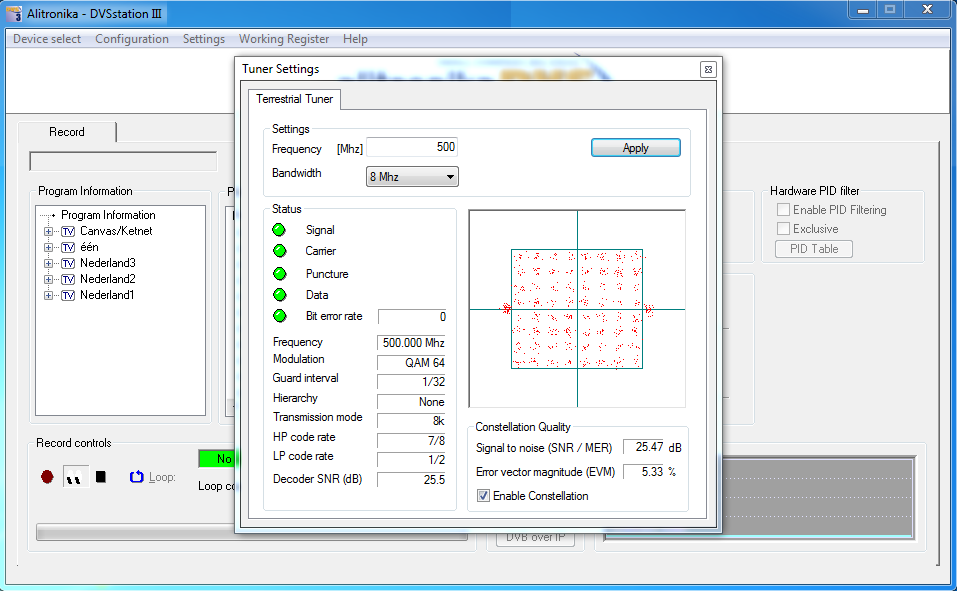

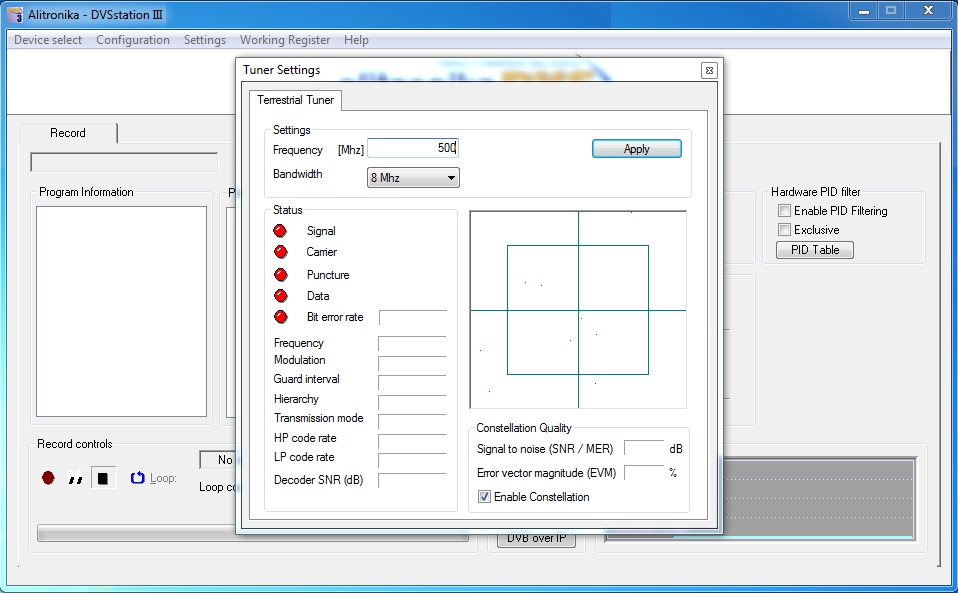

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

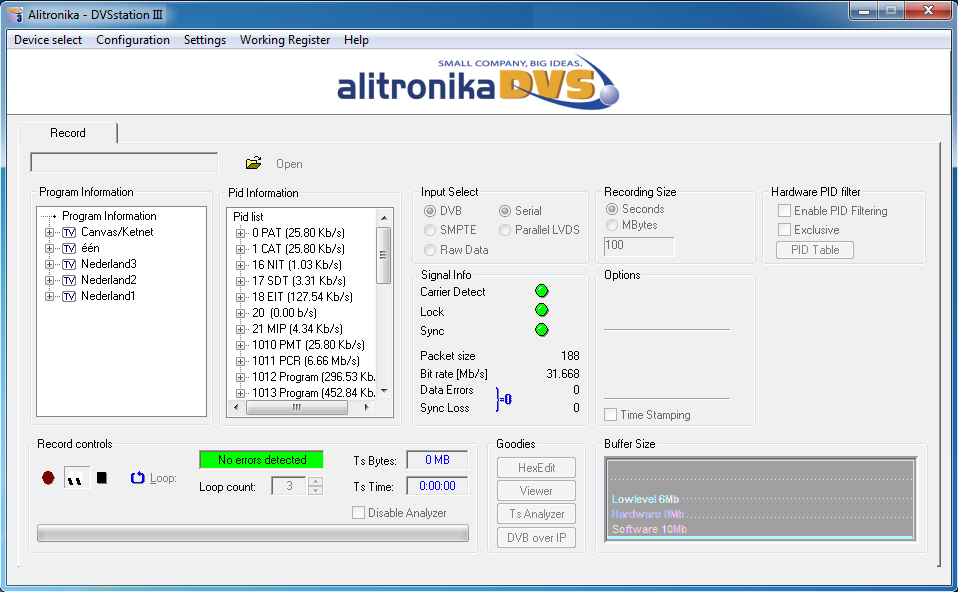

Record Screen
