AT780USB

Bộ thu, ghi & chuyển đổi DVB-T2 / T / C
Đầu vào RF DVB-T2 / T / C
Đầu ra DVB-ASI & DVB-SPI (LVDS)
Bộ chuyển đổi DVB-T2 / T / C sang USB
Bộ chuyển đổi DVB-T2 / T / C sang DVB-ASI / SPI
Hỗ trợ băng thông 6/7/8 MHz

Các tính năng tiêu chuẩn:

Kết hợp Đầu vào DVB-T2 / T / C và Thiết bị Đầu ra DVB-ASI / SPI.

USB 2.0tốc độ cao

Windows XP, Vista, Windows 7 ( 64bit ) Drivers + SDK & Linux Drivers.

Đi kèm với Phần mềm ứng dụng của DVSStation3 Alitronika.
Đầu vào

thu nhận COFDM tuân thủ DVB-T2 / T / C.

Dải tần số đầu vào:
- Băng tần cao: 434.0 MHz đến 858.0 MHz.
- Dải giữa: 149.5 MHz đến 426.0 MHz.
- Băng tần thấp: 50.5 MHz đến 142.5 MHz.

Chế độ điều chế: DVB-T/T2: QPSK, 16QAM, 64QAM

Chế độ điều chế: DVB-C: 64QAM, 128QAM, 256QAM

Khoảng thời gian bảo vệ: DVB-T/T2: 1/4, 1/8, 1/16, 1/32

Hỗ trợ các chế độ phân cấp & không phân cấp.

Hỗ trợ kích thước gói vận chuyển 188, 204.
Đầu ra

Vòng lặp RF qua đầu ra.

Đồng thời hai đầu ra Nối tiếp (ASI) và một song song (SPI).

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 and EN50083.

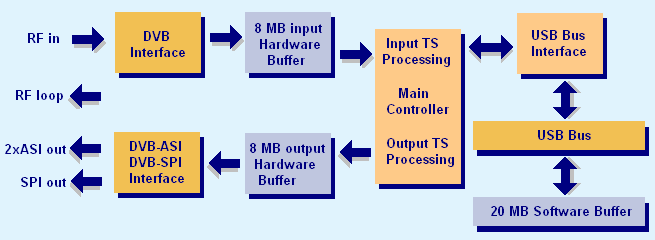

SƠ ĐỒ KHỐI:

AT780USB

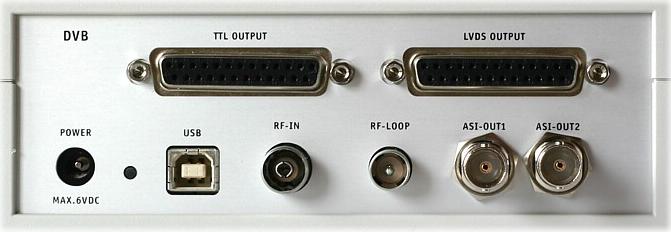

KẾT NỐI:

AT780USB

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT780USB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển.

Cổng DVB sang IP.

Bộ chuyển đổi DVB-T sang DVB-ASI & DVB-SPI.

Ghi, theo dõi, phát và xử lý luồng truyền tải MPEG-II.

phần mềm dựa trên Bộ giải mã MPEGII

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch: 16 Mbytes

Đầu nối bộ điều chỉnh RF: 75 Ohms Loại nữ IEC

Vòng qua đầu nối: 75 Ohms Loại IEC đực.

Dải tần số đầu vào:
    Băng tần cao: 434.0 MHz đến 858.0 MHz.
    Dải giữa: 149.5 MHz đến 426.0 MHz.
    Băng tần thấp: 50.5 MHz đến 142.5 MHz.

Băng thông kênh:6, 7 & 8 MHz.

Độ nhạy RF: -80dBm.

Phổ COFDM: sóng mang 2k và 8k không phân cấp và phân cấp.

Tuân theo tiêu chuẩn: DVB-T2, DVB-T, DVB-C compliant.

Chế độ điều chế: DVB-T/T2: QPSK, 16QAM, 64QAM

Chế độ điều chế: DVB-C: 64QAM, 128QAM, 256QAM

Chế độ khoảng thời gian bảo vệ: 1/4, 1/8, 1/.16, 1/32.

Đầu nối DVB-ASI: 75 Ohms BNC.

Mức tín hiệu đầu ra: 1.0Vp-p danh định.

Đầu nối DVB-SPI: 25-pin sub-D.

Tốc độ bit đầu ra DVB-ASI: 0 to 214 Mbit/s.

Tốc độ bit đầu ra DVB-SPI: 0 to 108 Mbit/s.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

Đồng hồ đầu ra DVB-SPI: 0 to 13.5 MHz.

Mức đầu ra DVB-SPI: LVDS.

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.
