AT60IP

Bộ phát, ghi và chuyển đổi MPEG2 TS . TS-over-IP.
Đầu vào DVB-S2 / S & Đầu ra DVB-ASI
Bộ phát & Bộ thu DVB-IP
Truyền tín hiệu DVB-S2 / S qua mạng LAN, WAN hoặc Internet

Pro-MPEG Code Of Practice #3(COP3) forward error correction (FEC)

CÁC TÍNH NĂNG TIÊU CHUẨN:

Bộ chuyển đổi DVB-S2/S sang DVB-IP/DVB-ASI kết hợp.
Phần mềm dựa trên web cũng như DVSStationIP,Trình ghi / Trình phát / Phân tích TS của Alitronika.
Trình điều khiển Windows XP, Vista, Windows 7 (64bit) / trình điều khiển SDK, Linux..
Quản lý cấu hình từ xa dựa trên Web và nâng cấp chương trình cơ sở từ xa.
Cài đặt cấu hình đã lưu. Không cần cấu hình lại sau khi khởi động lại hệ thống..
IP Đóng gói dữ liệu TS cho Ethernet sử dụng IP và Giao thức sơ đồ người dùng (UDP).
Đóng gói Giao thức truyền tải thời gian thực (RTP).
Pro-MPEG Code Of Practice #3(COP3) sửa lỗi chuyển tiếp (FEC).
Phần cứng chuyên dụng thực hiện đóng gói, giúp tối đa hóa thông lượng và độ trễ.
IP
Đóng gói dữ liệu TS cho Ethernet sử dụng IP và Giao thức sơ đồ người dùng (UDP), , with Real-time Transport Protocol (RTP) encapsulation and COP3 FEC.
Phần cứng chuyên dụng thực hiện đóng gói, giúp tối đa hóa thông lượng và giảm thiểu độ trễ.
Thiết bị có thể chấp nhận lưu lượng từ mạng Ethernet và khôi phục dữ liệu TS.
Đối với dữ liệu được đóng gói RTP, thiết bị kết hợp bộ đệm để hấp thụ rung động mạng và sửa lỗi cho việc sắp xếp lại gói và sao chép gói.
Khả năng khôi phục gói bị mất dựa trên COP3 FEC.
Đối với nhiều giao diện TS, AT60IP, ánh xạ riêng từng giao diện đến một ổ cắm UDP / IP cụ thể (sự kết hợp của địa chỉ IP và cổng UDP).
Tất cả các tham số đóng gói khác cũng có thể được cấu hình riêng cho mỗi TS.
Input & Output
Tốc độ IP tối đa lên đến 214 Mbps trên mỗi kênh ASI.
Chỉnh sửa chập chờn mạng.
Hỗ trợ đầu ra ASI tốc độ bit không đổi.
Chỉ định địa chỉ IP từ máy chủ DHCP và địa chỉ IP tĩnh.
Địa chỉ IP cũng có thể được cấu hình thông qua giao diện web.
Cấu hình cho Time To Live (TTL) cho Multicast.
Input
DVB-S2 / S Direct TV theo chuẩn tiếp nhận QPSK.
Tiêu chuẩn giải điều chế: DVB-S, DVB-S2, DVB / DSS.
Dải tần số đầu vào: 950 MHz đến 2150 MHz.
Tốc độ ký hiệu: 2 Mbaud đến 45 Mbaud.
Tốc độ bit của kênh: 190Mbit / s.
Hỗ trợ kích thước gói vận chuyển 188, 204.
Output
Đầu ra vòng lặp RF.
Đầu ra DVB-ASI.
Hỗ trợ DVB theo tiêu chuẩn A1010 Rev1 và EN50083

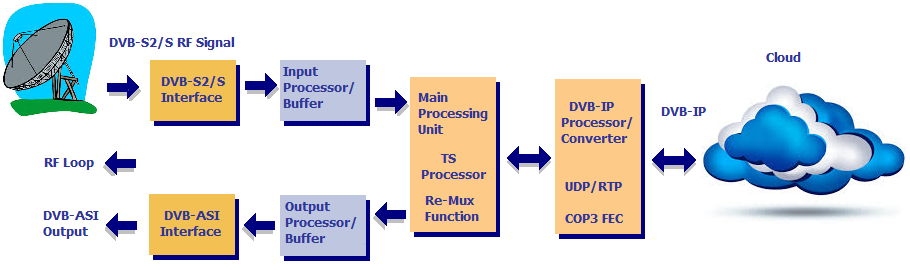

SƠ ĐỒ HỆ THỐNG:

AT60IP the Key to the Cloud

The Easiest & Cheapest way to send TS from a Dish to the Cloud

AT60IP => DVB-S2/S to IP converter.

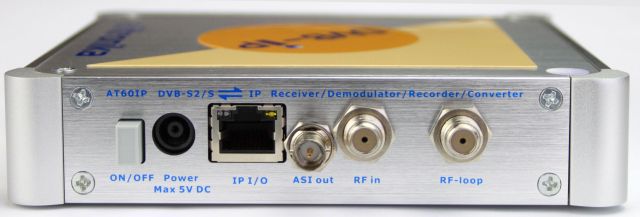

KẾT NỐI:

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, người có nhu cầu và OEM
AT60IP là một giải pháp lý tưởng cho một số ứng dụng như:
Công cụ phát triển..
Chuyển đổi qua lại cổng DVB-S2 / S và cổng IP.
Giao diện đa năng cho ghi, phát và xử lý luồng truyền tải video kỹ thuật số hoặc MPEG-II.
Video trên máy chủ yêu cầu.
Phần mềm dựa trên bộ mã hóa và giải mã MPEGII.
Liên kết từ Studio đến Máy phát.
ENG (Thu thập tin tức điện tử) - Truyền phát nội dung đến và từ các địa điểm từ xa.

THÔNG SỐ KỸ THUẬT:

HỖ TRỢ QUY TRÌNH:
DVB-IP:
Đóng gói Ethernet: IEEE 802.2 SNAP, Eth.
Đóng gói: UDP or RTP
Hỗ trợ IP: IPv4
Chỉ định địa chỉ IP: DHCP, liên kết cục bộ hoặc tĩnh
Hỗ trợ đa hướng: IGMPv2
Tỷ lệ ngày : 100/1000
Cổng GigE Lớp vật lý: IEEE 802.3a
Đầu nối cổng GigE: RJ-45 với đèn LEDs
FEC: Quy tắc thực hành Pro-MPEG # 3 (COP3)
Độ trễ TSoIP đến ASI: Dưới 1ms
Phạm vi dung sai jitter: 1 .. 500ms
DVB-S2/S:
Đầu nối bộ điều chỉnh RF: Loại F 75 Ohms
Đầu nối loop through: 75 Ohms Loại F.
Dải tần số đầu vào:950 MHz đến 2150 MHz.
Mức tín hiệu đầu vào:-65dBm đến -25dBm @ 27,5 Mbaud.
Tốc độ ký hiệu tối đa: QPSK/LDPC/BCH: 45MSPS, 8PSK/LDPC/BCH:30MSPS, DVB:2-45MSPS.
DisEqc: DisEqC 2.X.
Tiêu chuẩn: DVB-S2 / S & Truyền hình trực tiếp.
Tiêu chuẩn giải điều chế: Tuân theo DVb-S2 & DVB / DSS.
Phương pháp điều chế: DVB-S:QPSK, DVB-S2: QPSK, 8PSK, 16APSK & 32APSK.
Tốc độ mã được hỗ trợ:
-QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 8/10.
-8PSK: 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10.
-16APSK: 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10.
-32APSK: 3/4, 4/5, 5/6, 8/9 and 9/10.
DVB-ASI:
Cổng DVB-ASI Lớp vật lý: EN50083-9
Đầu nối DVB-ASI: 75 Ohms Mini BNC.
Suy hao hồi lưu đầu vào: >15 dB.
Mức tín hiệu đầu vào: 800 mV +/- 10%
Mức tín hiệu đầu ra: 1.0Vp-p danh định.
Tốc độ bit đầu vào / đầu ra DVB-ASI: 0 to 214 Mbit/s.
Đồng hồ đầu ra DVB-ASI: 270 MHz.

PHẦN MỀM ỨNG DỤNG:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

Using the"Discover" function of DVSStationIP, the device is located

Two options, "Update" the device's Firmware or go to "Settings"

Updating the device's Firmware takes a few seconds

Play Screen - Select the device's IP address & send Transport Streams to it

Record Screen - Or Receive & Record Transport Streams from it

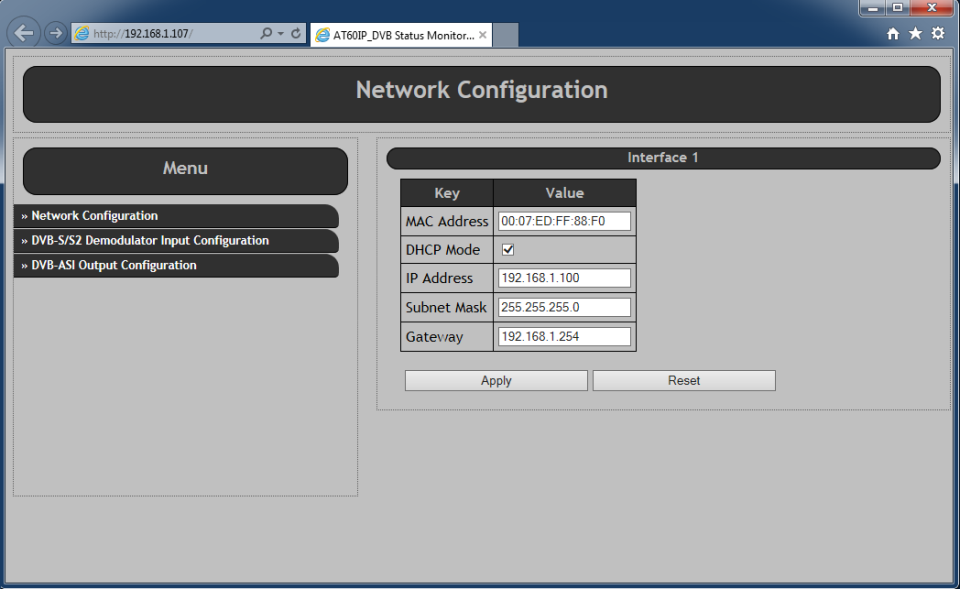

The AT60IP Version1 Web application Main Screen

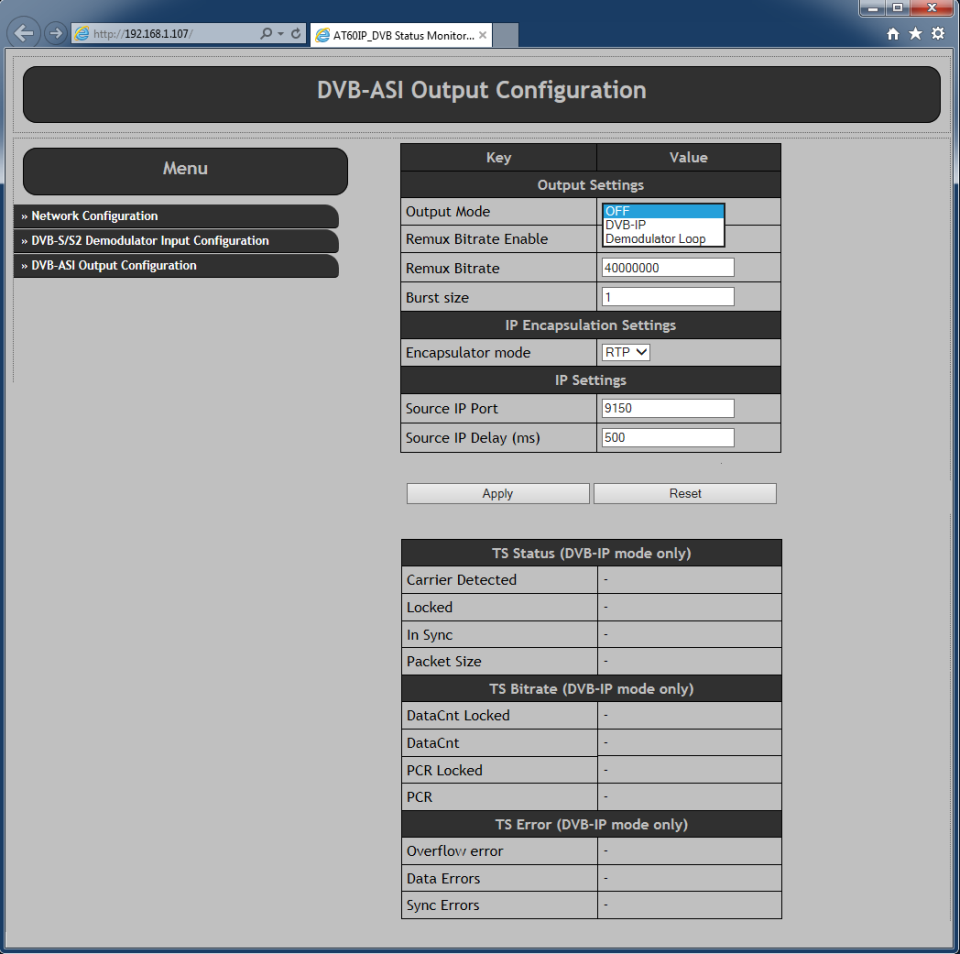

DVB-ASI Output Settings

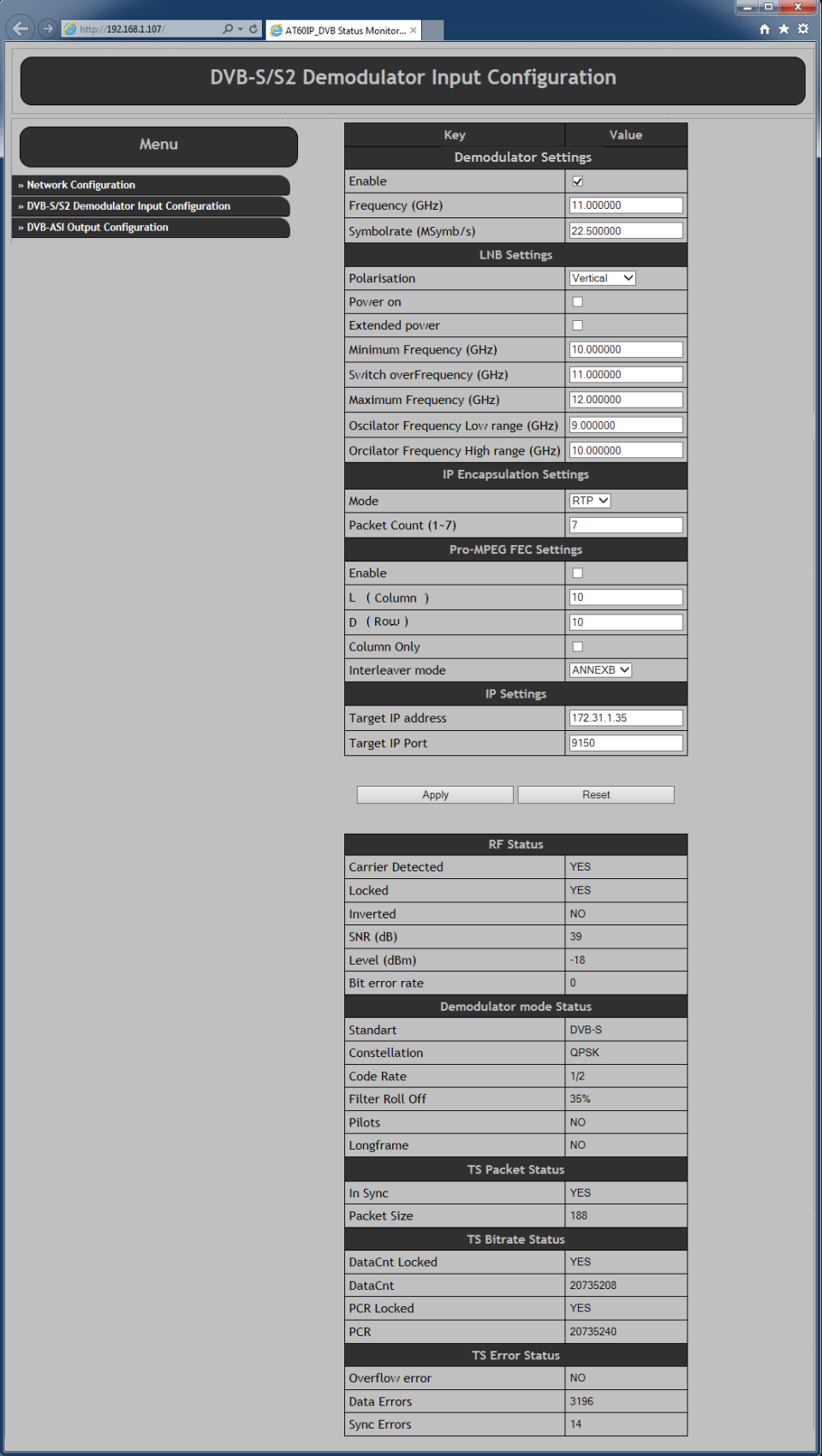

DVB-S2/S Input Settings
