Các tính năng tiêu chuẩn:

Bộ điều chế QPSK và bộ đổi tần số UHF, hỗ trợ DVB-S2, DVB-S & DVB-DSNG.
Chức năng Re-Mux để giảm tốc độ bit cho điều chế chuyển đổi..
Bộ nhớ Flash nhỏ gọn trên bo mạch để phát Luồng truyền tải mà không cần nguồn bên ngoài.
Hoạt động độc lập. Không cần PC. Điều chế tệp TS từ nguồn trên bo mạch CF hoặc nguồn DVB-ASI bên ngoài.
USB 2.0tốc độ cao
Windows XP, Vista, Windows 7 ( 64bit ) Drivers + SDK.
Đi kèm với Phần mềm ứng dụng của DVSStation4 Alitronika.
Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.
Điều chế các tệp Luồng truyền tải từ đĩa cứng.
Điều chế Luồng truyền tải từ nguồn bên ngoài thông qua đầu vào DVB-ASI.
Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC, Vì vậy, không cần phải có một PC hiệu suất cao đắt tiền,
   So there is no need for an expensive high performance PC.
Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.
Giao diện
RS232 để kiểm soát Cài đặt & Tham số.
US2.00 cho cả Cài đặt & Truyền dữ liệu.
Đầu vào
Đầu vào DVB-ASI.
Đầu ra
Đầu ra RF.
IF (I) & (Q) Đầu ra.
Đầu ra DVB-ASI để theo dõi tệp TS đã điều chế.
Phương thức hoạt đông
Chế độ usb
Ở chế độ này, AT3900USB hoạt động giống như một thiết bị dựa trên USB tiêu chuẩn. Tham số Điều chế và IF / RF có thể được đặt thông qua phần mềm ứng dụng, DVSStation4. Các luồng truyền tải có thể đi vào thiết bị qua giao diện USB hoặc qua nguồn, DVSStation4 bên ngoài. Chức năng Re-Mux có thể được sử dụng để Lọc ra các PID không mong muốn nhằm giảm tốc độ bit của tệp TS hoặc Luồng truyền tải DVB-ASI Đến.
A Re-Mux function could be used to Filter out unwanted PIDs to reduce the bitrate of the TS file or the Incoming DVB-ASI Transport Streams.
Chế độ độc lập
Ở chế độ này, thiết bị không còn yêu cầu PC để hoạt động. Bất kỳ Luồng truyền tải nào từ đầu vào DVB-ASI đều được điều chế theo các tham số do người dùng thiết lập. Các tham số điều chế, If & RF được lưu trữ trên bộ nhớ trên bo mạch của AT3900USB. Những thông số này có thể bị kiến người dùng thay đổi bất cứ lúc nào thông qua giao diện USB hoặc RS232.
Nếu không có luồng DVB-ASI nào đến, thiết bị sẽ điều chế từ các tệp TS được ghi trên bộ nhớ ONBOARD COMPACT FLASH MEMORY của nó.
Trong chế độ hoạt động này, có thể có các điều chế UNINTERRUPTED của Luồng truyền tải MPEG, có đầu ra RF (950 đến 2150MHz), IF (cả I & Q) & DVB-ASI vào cùng một thời điểm, 24 giờ một ngày, 7 ngày một tuần mà không cần PC.

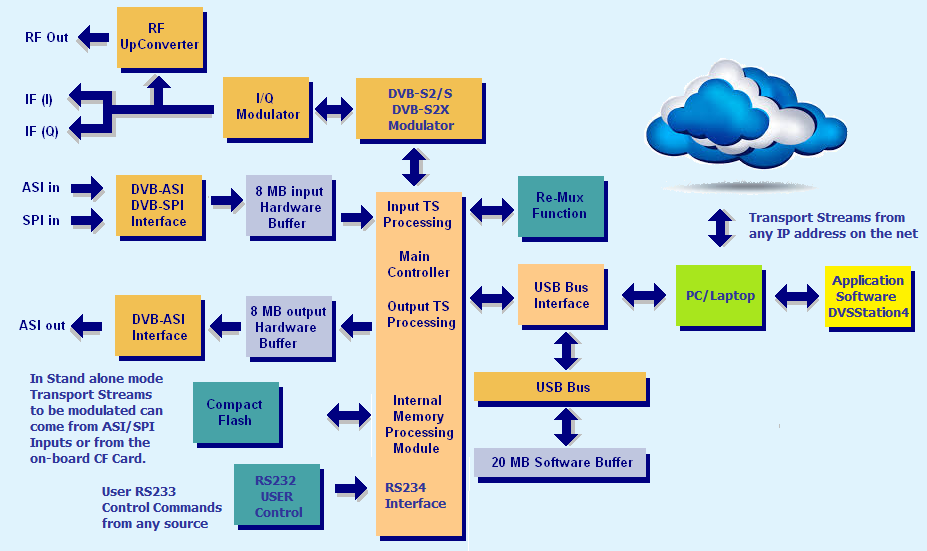

SƠ ĐỒI KHỐI:

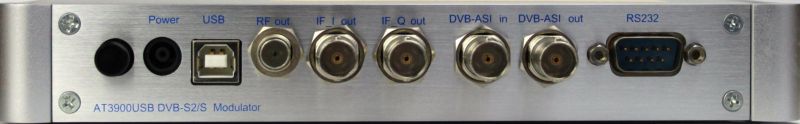

KẾT NỐI:

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, người có nhu cầu và OEM
AT3900USB là một giải pháp lý tưởng cho một số ứng dụng như:
Công cụ phát triển cho R&D của máy thu DVB-S2 / S
Chuyển đổi từ Cổng IP sang DVB.
Tạo luồng truyền tải DVB-S2 / S.
SBộ tạo tín hiệu QPSK độc lập để Kiểm tra & Xác thực.
Trình diễn và Triển lãm Thương mại.
Đầu ra DVB-S2 / S cho sản phẩm OEM.

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch:16 Mbytes.
Đầu nối IF:75 Ohms BNC.
Tần số đầu ra IF:49-51 MHz hoặc 99-101MHz có thể điều chỉnh trong các bước 1Hz.
IF Công suất đầu ra trên băng thông: -10dBm.
Đầu nối RF:Loại F 75 Ohms.
Dải tần số đầu ra RF:950MHz đến 2150MHz.
Đầu ra RF Công suất trên băng thông:-10dBm đến -45dBm, có thể điều chỉnh trong các bước 0,5dB.
Các chế độ DVB: DVB-DSNG, DVB-S, DVB-S2 and DVB-S2X.
Các chế độ quang phổ: đảo ngược và không đảo.
Chế độ DVB-S:
Hiệu suất alpha: 0.35.
Chế độ điều chế: QPSK.
Tỷ lệ mã FEC: 1/2, 2/3, 3/4, 5/6 và 7/8.
Tốc độ ký hiệu: lên đến 45 MSymbols / s.
Tốc độ bit: lên đến 72,574 MBit / s. Ở chế độ Stand Alone, tốc độ bit được giới hạn ở 50MBit / s.
Chế độ DVB-S2, DVB-S2X:
Hiệu suất alpha: 0.20, 0.25 và 0.35.
Chế độ điều chế: QPSK, 8SPK, 16APSK và 32APSK.
Tỷ lệ mã FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10.
Tốc độ ký hiệu: lên đến 45 MSymbols / s.
Tốc độ bit: lên đến 200,385 MBit / s. Ở chế độ Stand Alone, tốc độ bit được giới hạn ở 50MBit / s.
Chế độ DVB-DSNG:
Hiệu suất alpha: 0.20, 0.25 và 0.35.
Chế độ điều chế: 8SPK và QAM16.
Đầu nối đầu vào / đầu ra DVB-ASI:75 Ohms BNC.
Đầu ra DVB-ASI Mức tín hiệu:1.0Vp-p danh định.
Đồng hồ đầu ra DVB-ASI: 270 MHz.
DVB-ASI Suy hao hồi lưu đầu vào: 15dB.

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

Play Screen=> In normal operating conditions

Record Screen => In normal operating conditions

DVB-S Settings

DVB-S2 PLS Codes

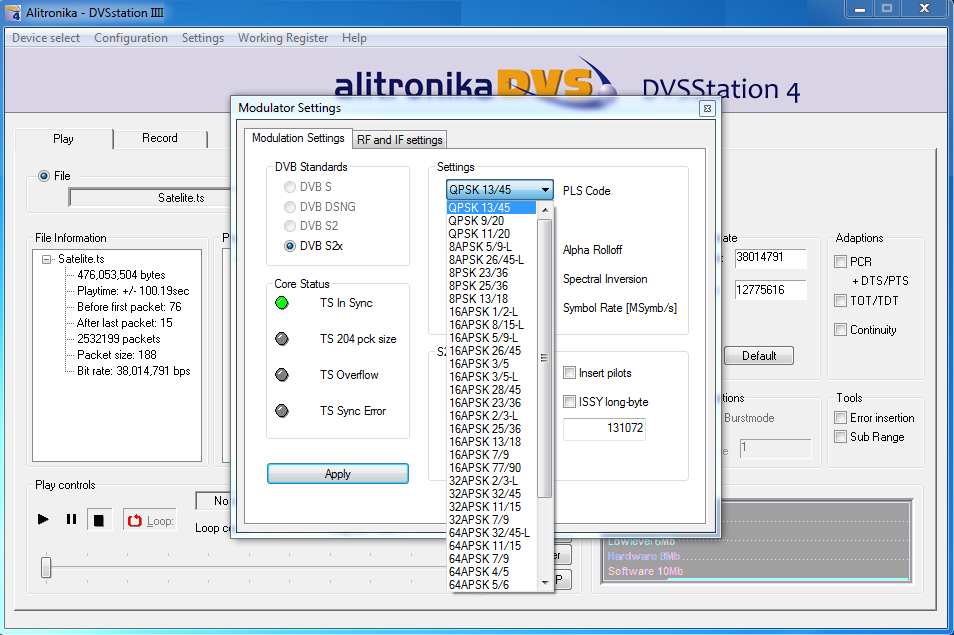

DVB-S2X PLS Codes

Alpha Roloff Settings

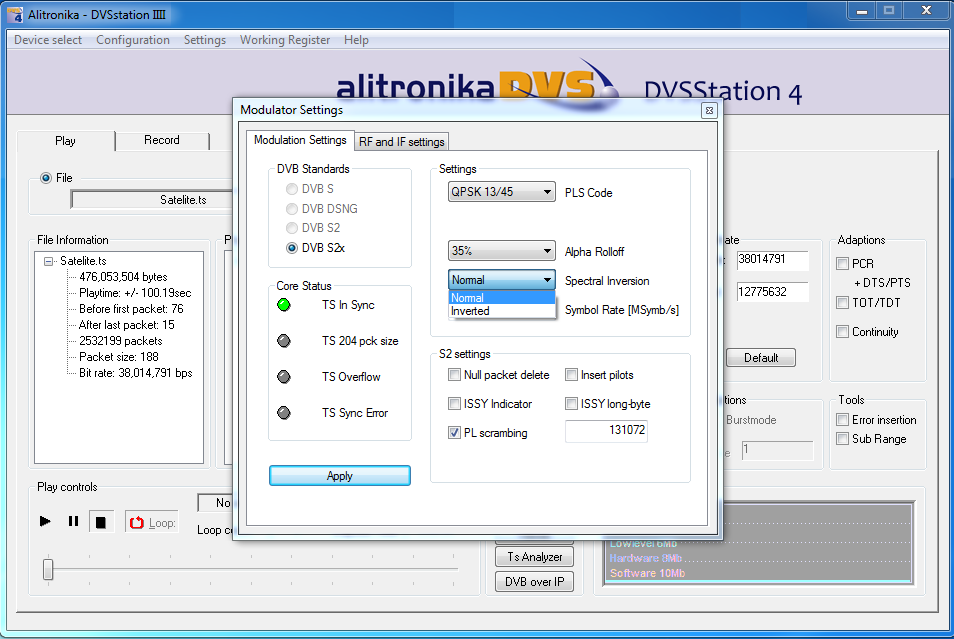

Spectral Settings

Rf Settings

IF output frequency is selectable between 50MHz & 100MHz

The application software provides the user with many functions & features such as :

PID Filtering

Bit, Byte & Packet error insertion

TOT & TDT selection

PlayBack in loops, sub-loops.......

Hardware Working Regiters are accessable for monitoring

Among the "Goodies" are a Video Viewer

Hex Editor

A DVB to IP Player/Converter

As well as the Integrated Quick TS Analyzer, TSReader support these devices.

Phụ kiện

Phụ kiện: AT3900USB được cung cấp với các mặt hàng sau: 2 bộ cấp nguồn, dây nguồn, cáp USB, thẻ CF 4MB, đầu đọc thẻ CF, một bộ 3 bộ điều hợp RF khác nhau.
