Kiểm tra WiFi theo thiêu chuẩn TR-398 Issue 2 và TR-398 Issue 3 với LANforge

Kế hoạch kiểm tra hiệu suất WiFi TR-398 của Diễn đàn Broadband cung cấp một bộ kiểm tra toàn diện để xác định hiệu suất của các điểm truy cập WiFi (APs) được triển khai trong môi trường trong nhà của các hộ gia đình và văn phòng nhỏ. TR-398 Issue 3 bao gồm các trường hợp kiểm tra mới so với TR-398 Issue 1 và 2. Các trường hợp kiểm tra mới trong TR-398 Issue 3 bao gồm độ trễ dưới tải (Latency-under-Load), chất lượng dịch vụ (Quality of Service), băng thông đa dải (Multi-Band throughput), các trường hợp kiểm tra lưới mạng (Mesh test cases), hỗ trợ 6E và hiệu chuẩn tự động của bộ kiểm tra. Logic tự động này cho phép tùy chỉnh thực hiện kiểm tra và các tiêu chí pass/fail để cho phép người dùng quan tâm chạy các kiểm tra tiên tiến không được chỉ định trong TR398. (Tài liệu TR398 Issue-3 từ Diễn đàn Broadband vẫn đang được tiến hành. Ngưỡng pass/fail và có thể một số thay đổi nhỏ khác trong quy trình kiểm tra vẫn đang được giải quyết.)

Giải pháp kiểm tra cung cấp cho các nhà sản xuất thiết bị khả năng xác nhận các AP trong một môi trường phòng thí nghiệm trước khi triển khai chúng, cho phép các nhà sản xuất thiết bị tiến hành các bài kiểm tra trong quá trình phát triển các AP.

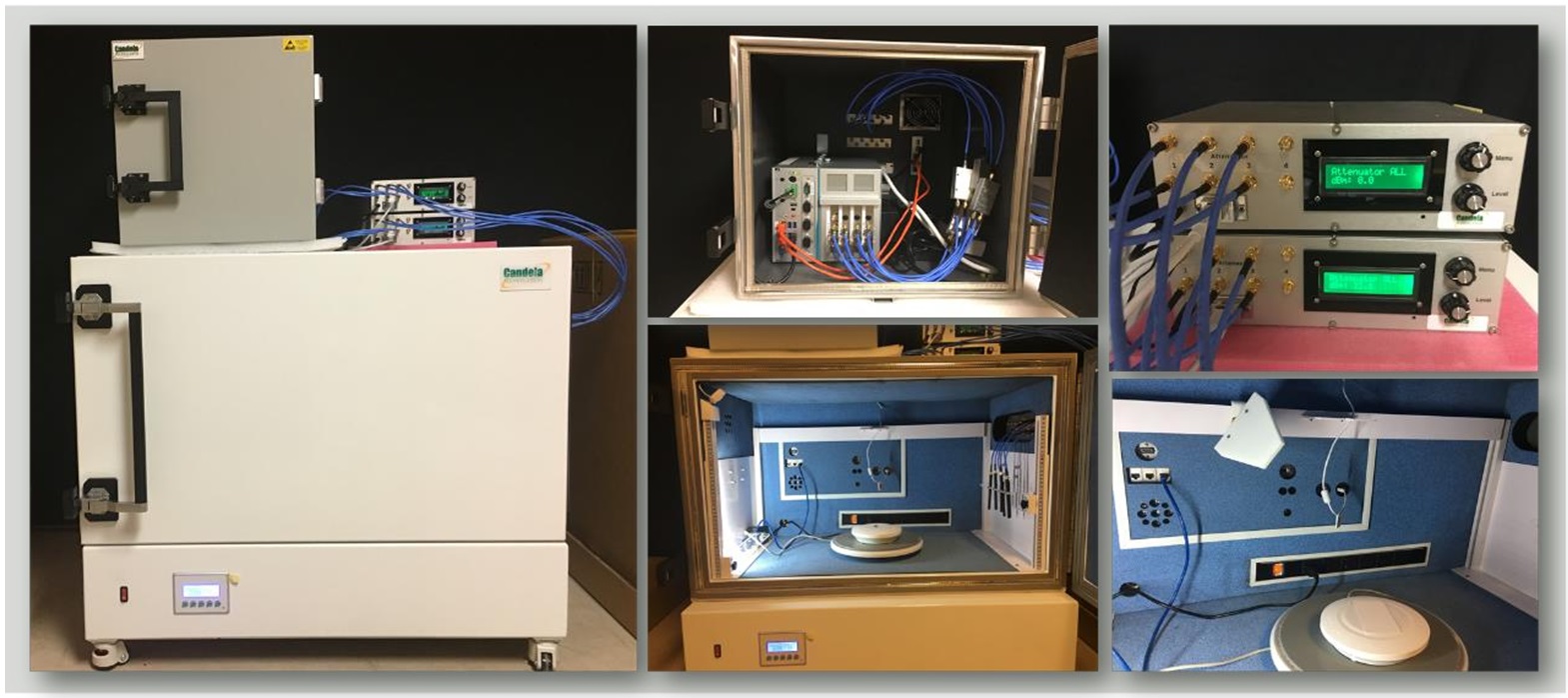

Candela Technologies cung cấp một hệ thống kiểm tra TR-398 tự động với một mức giá hợp lý, cung cấp tất cả phần cứng kiểm tra cần thiết, bao gồm nhiều bộ mô phỏng terminal không dây, máy tạo lưu lượng, hộp kín RF, đĩa quay, giảm độ lệch có thể lập trình và phần mềm kiểm tra tự động hoàn toàn, cùng với các báo cáo kết quả PASS/FAIL. Vận hành đơn giản đáp ứng yêu cầu kiểm tra, và một báo cáo kiểm tra tổng thể dễ dàng có thể thu được.

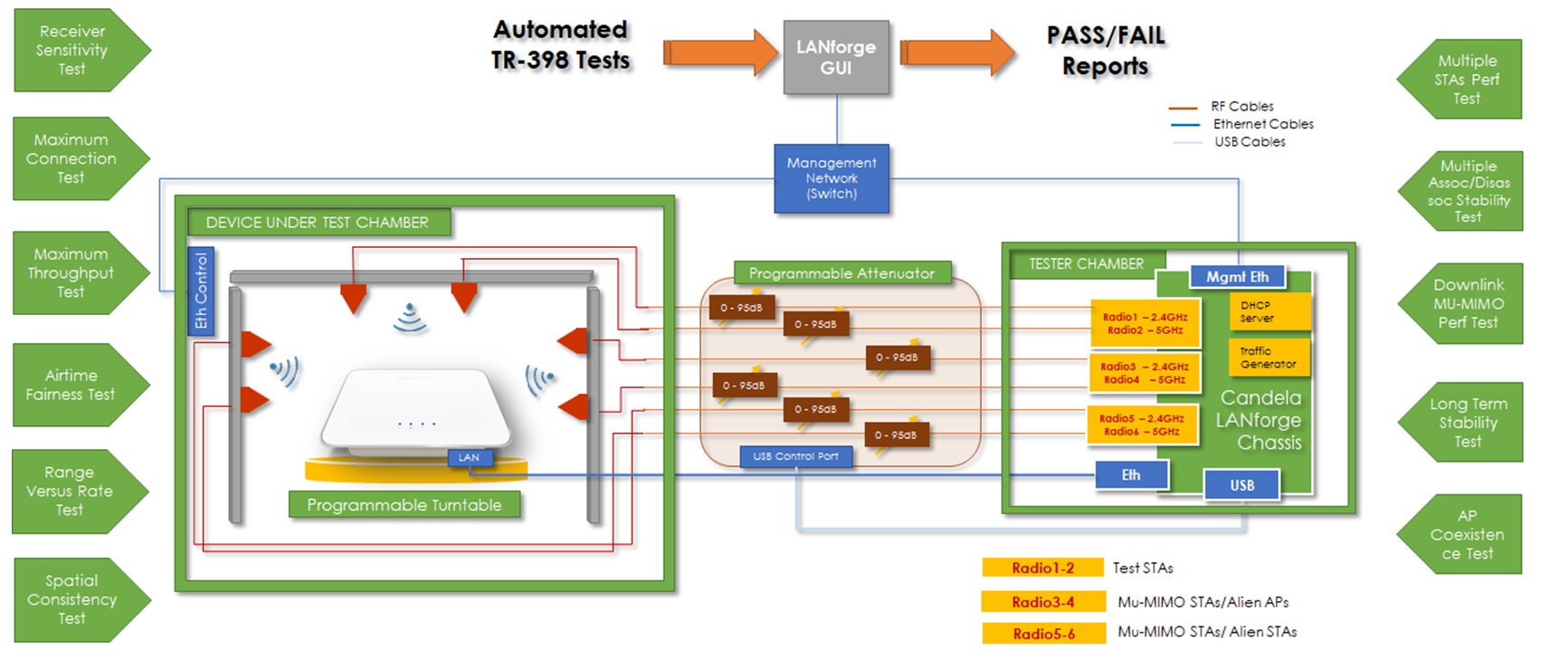

Giải pháp TR398 bao gồm các khối sau:

Phần cứng:

• LANforge CT523c Multi station Emulation and Traffic Generation Hardware – minimum 6 dual-band radios, 32-11ax radios, 6-eth ports (optional 10gE Ports).
• CT521b systems for auto-calibration and for interferer devices needed for some tests.
• CT820a-Medium RF Chambers.
• CT822a-Medium RF Chambers with internal antenna supports.
• CT840a or CT840b Large RF Chamber with Programmable Turntable.
• CT714 4 Port Programmable Attenuators.
• RF Splitters/Combiners.
• Directional Antennas.
• RF Cables.

Phần mềm:

• TR-398 Issue 2/3 Automation Software
• Normal LANforge WiFi testing features are included at no additional charge.

Các bài kiểm tra chính từ Tài liệu TR-398 Issue 2 bao gồm:

• 6.1 RF capability
  • 6.1.1 Receiver Sensitivity Test
• 6.2 Baseline performance
  • 6.2.1 Maximum Connection Test
  • 6.2.2 Maximum Throughput Test
  • 6.2.3 Airtime Fairness Test
  • 6.2.4 Dual-band Throughput Test
  • 6.2.5 Bidirectional Throughput Test
  • 6.2.6 Airtime Fairness Test
• 6.3 Coverage
  • 6.3.1 Range Versus Rate Test
  • 6.3.2 Spatial Consistency Test
  • 6.3.3 802.11ax Peak Performance Test
• 6.4 Multiple Stations Performance
  • 6.4.1 Multiple Stations Performance Test.
  • 6.4.2 Multiple Association/Disassociation Stability Test.
  • 6.4.3 Downlink MU-MIMO Performance Test.
• 6.5 Stability/Robustness
  • 6.5.1 Long Term Stability Test
  • 6.5.2 AP Coexistence Test
  • 6.5.3 Automatic Channel Selection Test
• 8 Mesh test cases (TR398 issue-3) Requires additional testbed components
  • 8.1.1 Mesh Roaming Test
  • 8.2.1 Mesh Backhaul Rate vs Range Test
  • 8.2.2 2-hop Mesh Backhaul Rate vs Range Test

Các bài kiểm tra chính từ Tài liệu TR-398 Issue 3 bao gồm:

• 6.1 RF capability
  • 6.1.1 Receiver Sensitivity Test (6E not supported at this time)
• 6.2 Baseline performance
  • 6.2.1 Maximum Connection Test
  • 6.2.2 Maximum Throughput Test
  • 6.2.3 Airtime Fairness Test
  • 6.2.4 Dual-band Throughput Test
  • 6.2.5 Bidirectional Throughput Test
  • 6.2.6 Latency under Load Test
  • 6.2.7 Quality of Service Test
  • 6.2.8 Multi-band Throughput Test
• 6.3 Coverage
  • 6.3.1 Range Versus Rate Test
  • 6.3.2 Spatial Consistency Test
  • 6.3.3 802.11ax Peak Performance Test (4x4 160Mhz and higher not supported at this time)
• 6.4 Multiple Stations Performance
  • 6.4.1 Multiple Stations Performance Test.
  • 6.4.2 Multiple Association/Disassociation Stability Test.
  • 6.4.3 Downlink MU-MIMO Performance Test (6E not currently supported, not required by TR398i3).
  • 6.4.4 Multicast Performance Test (not officially part of TR398 Issue3).
• 6.5 Stability/Robustness
  • 6.5.1 Long Term Stability Test
  • 6.5.2 AP Coexistence Test (6E not currently supported.)
  • 6.5.3 Automatic Channel Selection Test (6E not supported at this time)
• 6.6 Mesh test cases (TR398 issue-3)
  • 6.6.1 Mesh Backhaul Rate vs Range
  • 6.6.2 2-hop Mesh Backhaul Rate vs Range
  • 6.6.3 Mesh Roaming Test
• 7 AP Stability/Robustness
  • 7.1.1 RSSI Accuracy (Not supported at this time)
  • 7.1.2 Channel Utilization Accuracy (Not supported at this time)
  • 7.1.3 Noise Accuracy (Not supported at this time)

Các đo lường chính trong kiểm tra TR-398 bao gồm:

Bảng kết quả PASS/FAIL cho mỗi bài kiểm tra theo tài liệu TR-398 Phiên bản 2.

Các đo lường chi tiết cho mỗi bài kiểm tra.

Xem báo cáo mẫu
