VB273 SATELLITE UPLINK REDUNDANCY SOLUTION
- IF and L-BAND

VB273 DVB-S/S2卫星讯号智能主备路自动切换系统，完整的VB273系统是由VB120控制器模组、VB272监控模组与VB273切换模组共同组成，并且安装在一RU机架上，基本上用于IF或L-Band讯号及监控标准(ETSI TR 101 290)。

VB273含有双路径的卫星信号通道，提供智能切换系统包含自主运行和深入信号分析以便最终切换决策。该解决方案是提供理想快速且强大的切换机制，为一个永久性安装于卫星站台链路或在户外广播系统的方案。

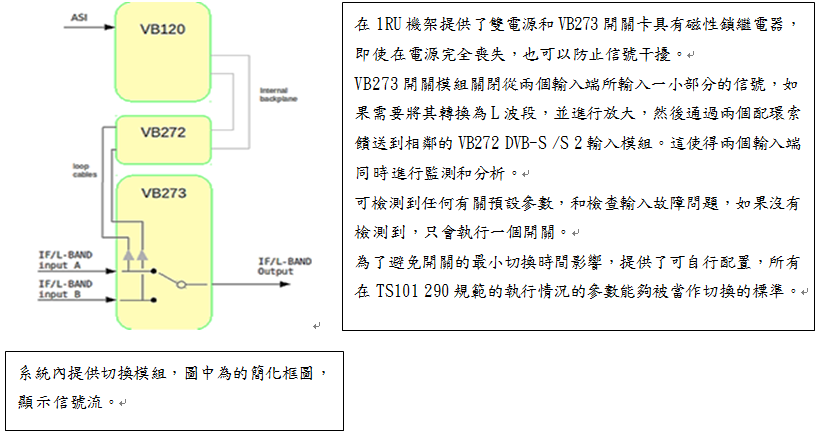

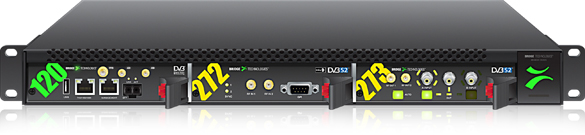

图为一个完整的VB273系统与VB120控制器，10/100/1000的技术管理接口，USB-RS232进行初始设置，VB272-SMA DVB-S/ S2与VB273交换机在1RU EC AC电源的机架，这种配置仅需要25W功率，相当省电。

图为在1RU增强型机器搭配一个VB120模组和两个VB252 DVB-T/T2输入模组，总共4个独立的RF输入。

除了监控典型的RF参数，还可任选复杂的DVB-T的MI协议中的高级数据;信号完整性是根据验证层。此外VB252还支持T2精简版标准加速器作全面分析，所有分析功能整合桥接技术与ETSI TR101290监控引擎，以确保符合标准。

在手动模式下的可以通过从基于广泛的XML的EII（外部集成接口）上层网管系统，或者通过SNMP触发控制。

在VB273还拥有独特super Local模式功能，在紧急状况下可透过手动控制面板按键切断网路控制，所有的参数都可以通过内置的Web界面进行控制。Web GUI中包含视觉化介面并且提供了在切换决策和系统状态使用的参数。

在VB120提供支援TS 101 290分析，除了可以用在VB242的两个主要ASI输入端口所需，也可用于临时监控ASI输入端口。

硬体的架构是符合电信级标准的，可达到最高的可靠度，完整的解决方案只需要25W消耗功率，相对的可以减少于安装时所消耗的功率，达到省电的效果。

技术特点

• 2:1 redundancy switching functionality based on built-in monitoring of incoming satellite signals
• Monitoring feature set of VB120 included making this a switch and a probe combined into one
• Supports 70/140MHz IF (VB273) and 950-2150MHz L-band (VB273-LBAND)
• IF signal inputs: 75 ohm female BNC; IF signal output: 75 ohm female BNC
• L-BAND signal inputs: 50 ohm female SMA ; L-BAND signal output: 50 ohm female SMA
• Three-stage button logic supporting 3 distinct modes: Manual, Auto, Super Local
• Robust bistable RF relays ensures state is preserved even in the event of a power loss
• Passive loop through so that signal is passed even if no power on unit
• Capable of receiving DVB-S/S2 QPSK, DVB-S2 8PSK, DVB-S2 16APSK, DVB-S2 32APSK
• Continuously monitor and switch on all TR 101 290 priority 1, 2 and 3 parameters (except Buffer Fill)
• Possibility to customise alarming and switching template on all parameters
• Independent alarm template and redundancy switching template to allow a parameter to be alarmed on while at the same time not resulting in a redundancy switch
• Filtering capabilities on switching criteria to prevent short glitches to trigger a redundancy switch
• Continuously monitor and switch on RF parameters:
  - Channel power RF level
  - Modulation Error Rate (MER) in dB
  - Signal to Noise Rate (SNR) in dB
  - Error Vector Magnitude (EVM) in% and in dB
  - BER pre Viterbi (for DVB-S)
  - BER post Viterbi (for DVB-S)
  - BER post LDPC-BCH (for DVB-S2)
  - RS Packet Error Count
  - Carrier frequency offset
  - Symbol rate offset
• PID analysis, Service analysis, bandwidth overview, PSI/SI/PSIP table analysis
• Automatic or manual TS recording of up to 200MB for recording fault that triggered redundancy switch
• Thumbnail extraction with audio bars and meta data
• Configurable alarm severity level
• PSIP support (ATSCA/78)
• Exportable logs
• Management port: 10/100/1000-T; Video ports for RDP relay: 10/100/1000-T and SFP
• Condensed mosaic thumbnail view of all services monitored
