VB252: DVB-T/T2 TERRESTRIAL RF INPUT MODULE

VB252是一个DVB-T/ T2双输入接口，使用地面传输方式监控。两个模组可以容纳在一个1RU机器连同VB120或VB220 Probe控制器，以占据最小的机架空间并提供高容量的监控功能。

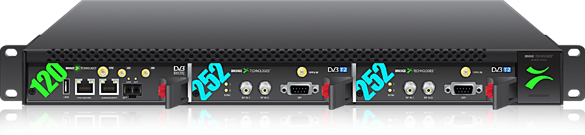

图为在1RU增强型机器搭配一个VB120模组和两个VB252 DVB-T/T2输入模组，总共4个独立的RF输入。

除了监控典型的RF参数，还可任选复杂的DVB-T的MI协议中的高级数据;信号完整性是根据验证层。此外VB252还支持T2精简版标准加速器作全面分析，所有分析功能整合桥接技术与ETSI TR101290监控引擎，以确保符合标准。

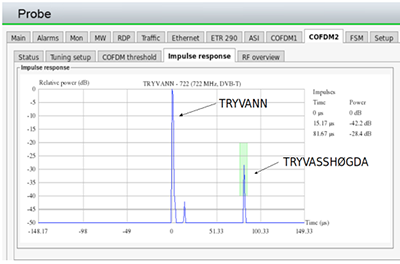

图为频道脉冲响应图用于查看停播监控和SFN告警

在一个典型的DVB-T/ T2系统发射机站点通过IP基础设备或通过卫星分发供给。接口和接口模组的桥接技术范围可以很容易地监控整个点到点之间的信号链。在与VB120/VB252结合后，可监控多达50个多播IP码流，进而监控IP网路的分布与DVB-T2传输状况。

相对的，VB252可以与VB242 被使用于ASI输入模组，从而实现高密度的ASI和DVB-T/T2监控。

基本上VB252支援一个COFDM RF输入。VB252的第二个输入端可以经由软体许可选项被使用。这种灵活性允许Probe容量依据个别系统的需要进行调整，并扩大增加为监控系统，以及包括更多的传输流。

从VB252高级射频的脉冲响应图形和分析，有可能在Probe位置上侦查反射条件。可设定门槛值限制确定何时实施告警，因应时间或功率反射的变化而提高。

便利的反射测量解释与脉冲响应分析结果的GUI图形，成为用户最爱。升级由输入正常的Probe GUI许可证密钥执行，并且支援远程控制来完成。

技术特点

• Choice between 50 ohm female SMA (VB252-SMA) or 75 ohm female F-type connectors (VB252)
• 50 ohm female SMA 1-pulse-per-second GPS input for SFN Drift measurements
• 9-pin D-Type male connector for relay alarm indication
• One red/green LED TS sync indicator per RF input
• Supports DVB-T EN 300-744 and DVB-T2 EN-302-755
• Frequency range 43 - 1002 MHz
• Symbol rate range 0.7 - 7.2 Msym/s
• All versions of DVB-T2 supported: 1.1.1, 1.2.1 and 1.3.1
• DVB-T2 Base and DVB-T2 Lite profiles supported (1.3.1)
• Channel bandwidth: 1.7 (T2-Lite only), 5, 6, 7 and 8 MHz
• Round-robin capability across multiple PLPs within one frequency
• Capable of monitoring the following RF parameters:
  - Channel power RF level
  - Modulation Error Rate MER(PLP)
  - Signal to Noise Ratio SNR
  - Center Frequency Offset
  - Spectrum sense
  - 1PPS Input Lock
  - Pre Viterbi BER (DVB-T)
  - Pre Reed Solomon BER (DVB-T)
  - Pre LDPC BER (DVB-T2)
  - Pre BCH BER (DVB-T2)
  - Post BCH FER (DVB-T2)
  - Packet Error Rate
  - LDPC Iterations count
• DVB-T SFN Drift monitoring for measuring absolute transmission time of mega frame
• DVB-T2 SFN Drift monitoring by measuring timing of T2MI frame versus received RF super frame
• Readout of TPS information (DVB-T)
• Readout of signalled L1 and PLP parameters (DVB-T2)
• Channel impulse Response diagram
• Constellation diagram
• SFN Drift monitoring for DVB-T
• SFN Drift monitoring for DVB-T2
• Extract and display over 30 signalled DVB-T2 L1 Pre information parameters
• Extract and display over 20 signalled DVB-T2 L1 PLP information parameters
• Extract and display 9 signalled DVB-T2 L1 Post information parameters

RF信号规格

• RF power level: -80 dBm to -20 dBm
• RF power level accuracy: +/- 1.5 dB
• RF power level resolution: 1 dB
• Maximum SNR: > 38dB +/- 1.5dB
• Maximum MER: > 38dB +/- 1.5dB
• Carrier offset: < 15 ppm of tuning frequency
• SFN drift: 0 to 500ms
• SFN drift accuracy: +/- 2us
