VB243 ASI INTELLIGENT REDUNDANCY SWITCH

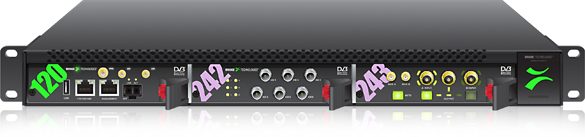

VB243为ASI智能备路自动切换系统，具备两个信号路径可透过自主运行和深入分析进行切换，完整的VB243系统，包含VB120控制器模组、VB242监控模组、VB243切换系统模组共同组成，可安装于一RU的机架上。建立于基础信号ASI及监控标准(ETSI TR101 290)，如有侦测到品质不良的信号，则可自动切换到备路信号。

在1RU机架提供了双电源和VB243开关卡具有磁性锁继电器，即使在电源完全丧失的情况下，也可以防止信号被干扰。VB243开关模组关闭从两个输入端所输入一小部分的信号进行放大，然后通过两个配环索送到相邻的VB242 ASI输入模组。这使得两个输入端同时进行监控和分析。可检测到任何有关预设参数，和检查输入故障问题，如果没有检测到，只会执行一个开关。为了避免开关的最小切换时间影响，提供了自行配置，所有参数在TS 101 290规范的执行状况都能够被当作切换的标准。VB243系统于自动模式下是完全独立的，可以通过基于广泛的XML的EII（外部集成接口）上层网管系统，或者通过SNMP触发控制。

在VB243还拥有独特super Local模式功能，在紧急状况下可透过手动控制面板按键切断网路控制。所有的参数都可以通过内置的Web界面进行控制。 Web GUI中包含视觉化概览并且提供了在切换决策和系统状态使用的参数。

在VB120提供支援TS 101 290分析，除了可以用在VB242的两个主要ASI输入端口所需，也可用于临时监控ASI输入端口。

技术特点

• 2:1 switching operation with latching relays
• Simultaneous monitoring of two AS switching inputs plus ad-hoc ASI input
• 2 DVB-ASI inputs EN 50083-9, Annex B
• 1 DVB-ASI output EN 50083-9, Annex B
• Supports burst mode, spread mode, M2S
• Supports 188 or 204-byte packet length
• 75 ohm BNC (female) connectors
• Spare ASI input: 75 ohm HD-BNC (female)
• Switching modes: automatic, manual, superlocal
• TS 101 290 priority 1, 2 and 3 switching criterias
• PID analysis, Service analysis, bandwidth overview, table analysis
• Automatic or manual TS recording of up to 200MB
• Thumbnail extraction
• Configurable alarm severity level
• PSIP support (ATSCA/78)
• Exportable logs
• Management port: 10/100/1000-T RJ45; Video port: 10/100/1000-T RJ45
• Alternative SFP Video port for optical connectivity
• Web-based element management
• 9-pin DSUB alarm relay; USB type-A port for maintenance
• Condensed mosaic thumbnail view of all services monitored
