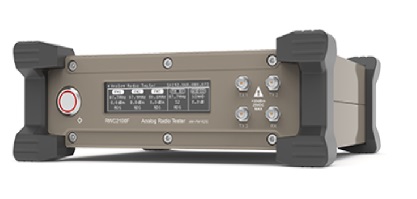

• FM-RDS Transmitter
  • Supports 3 independent transmission channels
  • Supports various audio signals
  • (MONO / STEREO / SWEEP / WAVE File)
  • Supports fully configurable RDS(RBDS) - AF,RT, TMC, EON
  • Supports radio text (RT, RT+, eRT, eRT+) with RDS code,
  • UTF-8 and UCS-2
  • Supports transmission a recorded RDS file
• AM Transmitter
  • Supports 3 independent transmission channels
  • Supports various audio signals (MONO / SWEEP / WAVE File)
  • Supports EON, user configurable TMC function
• RDS Receiver
  • Receives and analyzes one FM-RDS radio signa
  • Displays RDS information such as PS_NAME, (e)RT(+), AF list,etc
  • Records the RDS data as files
• Audio Analyzer
  • SINAD, THDN, SNR and frequency measurement function
  • Waveform and spectrum display of audio signa
• PC Software
  • It consists of 5 control panels such as Transmitter, RDS Receiver
  • Audio analyzer, scripter and combination panel
  • All functions can be operated simultaneously from each control panel

CÁC BỘ TRUYỀN FM-RDS

​Ba kênh của các bộ truyền độc lập có thể truyền tín hiệu đồng thời, và mỗi kênh TX có thể được đặt là FM-RDS hoặc AM. Mỗi kênh có thể truyền tín hiệu FM và RDS (Hệ thống dữ liệu radio) cùng một lúc. Có thể truyền các tệp được lưu trữ trong RDS hoặc chỉnh sửa các thông số giao thức như PID, PS NAME và PROGRAM TYPE, và tất cả các chức năng chỉnh sửa văn bản radio như RT/RT+/eRT/eRT+ được xác định trong giao thức RDS đều được cung cấp. Nó cũng cung cấp các chức năng kiểm tra rất hữu ích như AF (Chế độ Tần số Thay đổi A/B), EON-ON, EON-SWITCH, TMC, TIME, vv. Là nguồn tín hiệu được điều chế FM, tệp WAVE có thể được lưu và sử dụng, hoặc hỗ trợ MONO, STEREO và SWEEP, do đó có thể được chọn một cách thích hợp để đo hiệu suất nhận của các thiết bị dưới thử nghiệm.​​

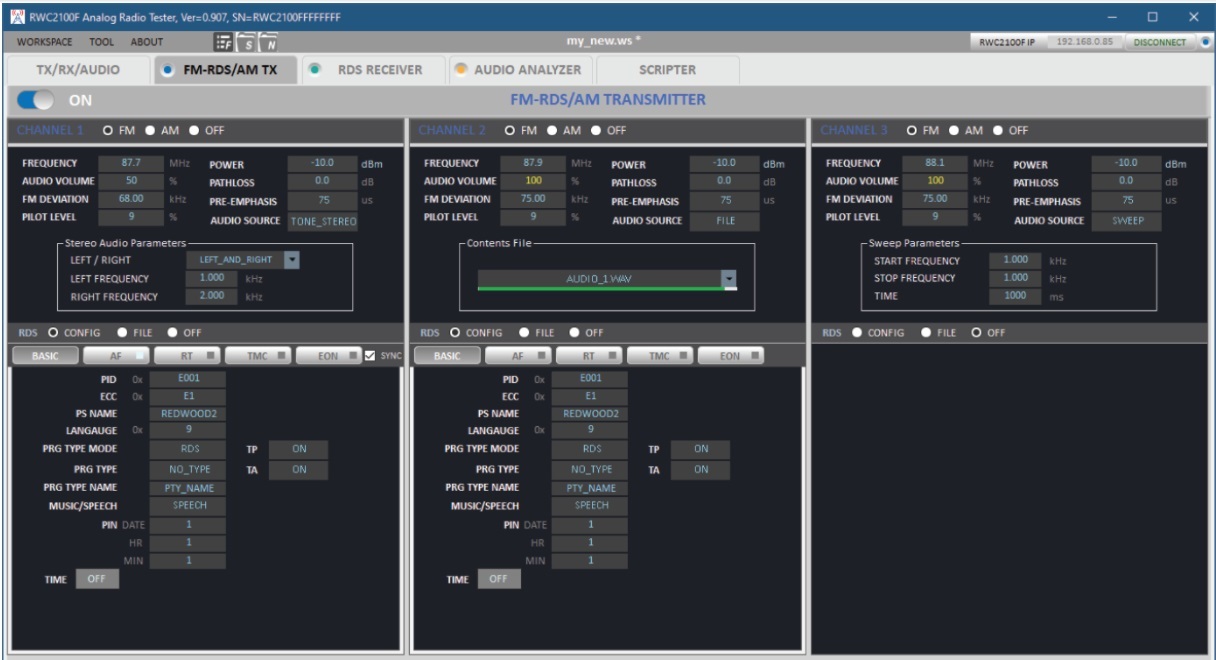

BỘ TRUYỀN AM

​​RWC2100F cung cấp 3 đường truyền AM độc lập cho mỗi kênh. Tín hiệu âm thanh đơn điệu 1 kHz có thể chuyển từ FM sang AM hoặc bật/tắt mỗi bộ truyền một cách độc lập. Người dùng có thể lựa chọn âm thanh đơn điệu, âm thanh quét (sweep), hoặc tệp âm thanh (wave file) làm nguồn âm thanh cho mỗi kênh AM. Người dùng cũng có thể tạo ra các môi trường kiểm tra khác nhau bằng cách thiết lập độc lập tần số, công suất, chỉ số điều chế, và mức độ mất mát (pathloss) của mỗi kênh. Tín hiệu âm thanh đơn 1 kHz rất hữu ích cho việc đo SINAD và THD, và tín hiệu âm thanh quét (sweep) rất hữu ích cho việc đo đặc tính tần số.​

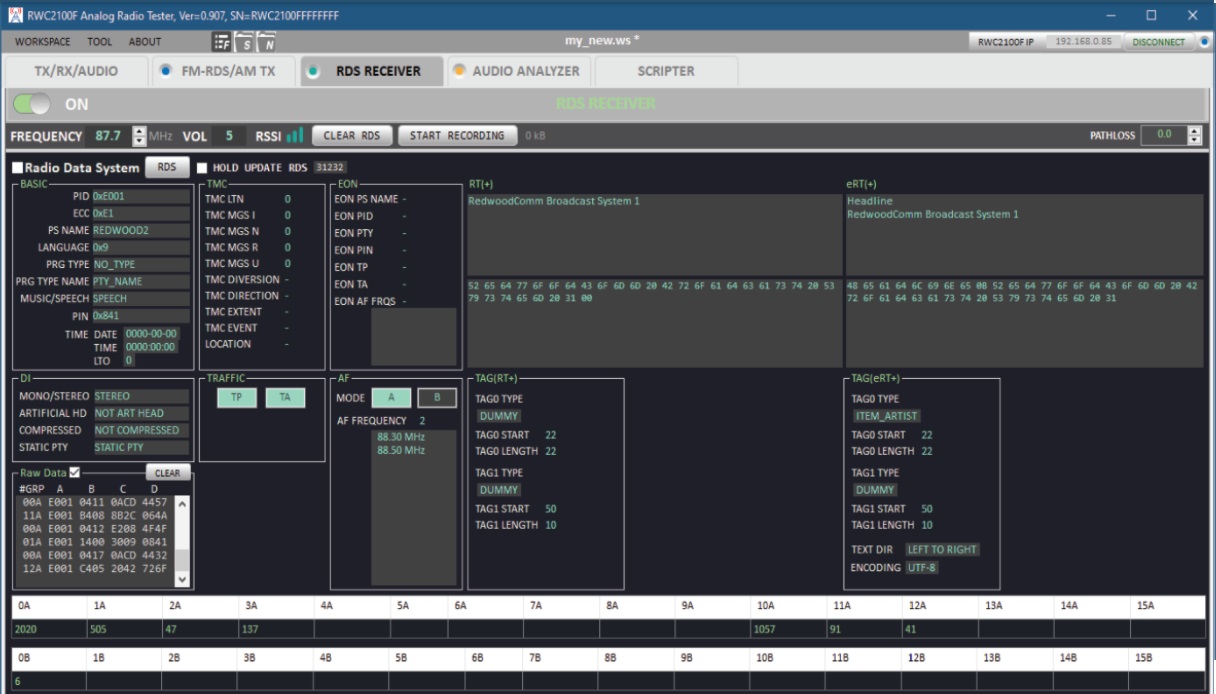

BỘ THU RDS

Bộ thu RDS giải mã tín hiệu RDS từ tín hiệu FM-RDS nhận được và hiển thị dữ liệu. Bộ thu RDS hiển thị tất cả các tham số được xác định trong giao thức.

RDS RECORDING

Tín hiệu RDS có thể được lưu trữ dưới dạng tệp, và được truyền tải bằng chức năng truyền tệp của RWC2100F từ bộ truyền FM-RDS của RWC2100F​​.

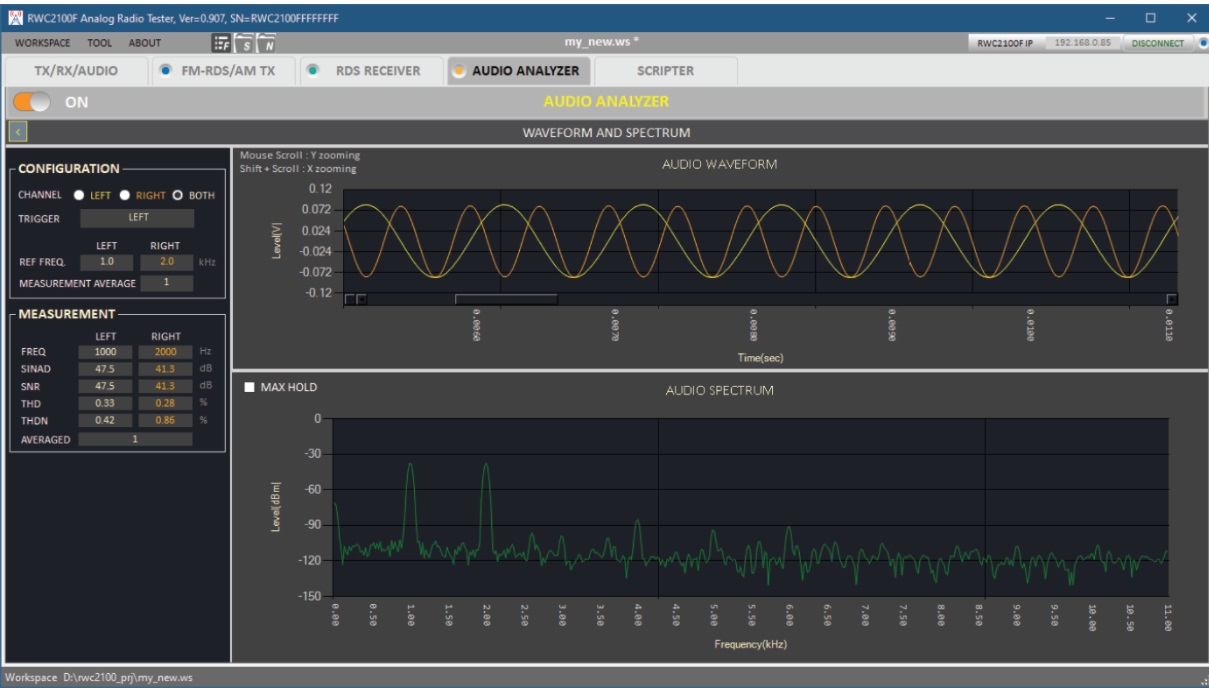

BỘ PHÂN TÍCH ÂM THANH

Bộ phân tích âm thanh đo lường chất lượng của tín hiệu âm thanh và hiển thị nó dưới dạng các giá trị khác nhau như SINAD, THDN, SNR và tần số. Giá trị được đo có thể được hiển thị ổn định hơn bằng cách tăng số lượng đo lường. Nó cũng hiển thị dạng sóng âm thanh và phổ âm thanh. Bộ phân tích âm thanh rất hữu ích để đo đạc mức nhạy thu RX tự động bằng cách giảm công suất phát của tín hiệu TX của RWC2100F và theo dõi đầu ra âm thanh của một máy thu radio bằng bộ phân tích âm thanh.

SCRIPTER

RWC2100F cung cấp chức năng scripter cho phép người dùng gửi và nhận lệnh. Người dùng có thể sử dụng cú pháp như for và wait để định cấu hình tập lệnh linh hoạt hơn theo kịch bản mong muốn. Bằng cách sử dụng chức năng này, người dùng có thể điều khiển tất cả các chức năng của RWC2100F, và tập lệnh đã sử dụng có thể được lưu và đọc dưới dạng tệp văn bản.

MÀN HÌNH KẾT HỢP

Ứng dụng trên PC của RWC2100F kết hợp truyền FM-RDS/AM và bộ thu RDS hoặc truyền FM-RDS/AM và bộ phân tích âm thanh để cung cấp màn hình kết hợp cho việc điều khiển truyền thông thuận tiện, theo dõi RDS và phân tích âm thanh trong cùng một màn hình. Bằng cách chọn màn hình kết hợp truyền FM-RDS và bộ phân tích âm thanh, việc nhận tín hiệu FM hoặc AM được phát từ RWC2100F đến DUT của người dùng, nhập tín hiệu âm thanh đầu ra từ DUT trở lại bộ phân tích âm thanh của RWC2100F, và đo SINAD của DUT, người dùng có thể đo lường hiệu suất và chất lượng âm thanh của DUT một cách đơn giản.​

​​

Transmitter Characteristics	Frequency Range: 500kHz to 1,800kHz (AM), 76MHz to 108MHz (FM) Frequency Accuracy: ±2Hz (AM), ±3.5kHz (FM) Output Level: -10dBm to -90dBm (AM), 0dBm to -90dBm (FM) Output Level Resolution: 0.25dB Output Level Accuracy: ±1dB VSWR: Better than 1:1.5
Receiver Characteristics	Input Frequency: 76MHz to 108MHz
Audio Analyzer Characteristics	Input Frequency: 0.1kHz to 20kHz Input Input Range: Single Ended 2.25 Vrms Bandwidth: 20 kHz Common-Mode Rejection Ratio(CMRR): 56dB Connection Type: 3.5pi Stereo

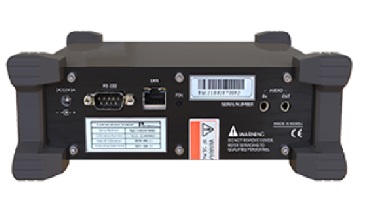

Remote Programming Ports	​​RJ45 (Ethernet) RS-232C
Miscellaneous	Operating temperature: 5 to 40C Input: DC 12V, 3A Dimension: 166(w) x 50(h) x 194(d)mm Weight: 950g
