• Support DAB, DAB+, DMB, DRM30, DRM+, AM, FM, RDS functions
• Built-in Ensemble Multiplexer
  • Easy and Flexible Ensemble Editing: 15 service components for DAB and 4 streams for DRM
  • Support various kinds of data services such as BWS, TPEG and so on.
  • Reconfiguration, Announcement, TII, EWS, Time functional tests
• ETI, MDI and DRM IQ file player function with OFDM Modulator and RF up-converter
• Seamless Linking Test
  • Two RWC2010B testers are connected by data cable and synchronized automatically.
  • Powerful Test functions: DAB-DAB, DAB-DRM, DAM-FM, DRM-FM
• Single Frequency Network (SFN) Test
  • Two RWC2010B testers can transmit exactly synchronized DAB or DRM signal.
  • Adjustable Signal delay with 0.1us resolution.
• Multi-Channel FM & RDS function
  • Simultaneously up to 5 FM and RDS Radio signals can be generated.
• Real-Time File Streaming function
  • The contents stored in user PC can be transferred to RWC2010B in real-time to broadcast
  • Useful to test various kind of contents and huge file contents.
• Support various frequency BAND
  • BAND I/ II/ III/ L (47MHz ~ 68MHz, 87MHz ~ 108MHz, 174MHz ~ 250MHz, 1452MHz ~ 1492MHz)
  • LF/ MF/ HF BAND (0.15MHz ~ 30MHz)

Ensemble Multiplexer

Các máy kiểm tra đơn giản bao gồm trình phát mẫu (trình phát tệp ETI và MDI). Các tệp mẫu như vậy cần được chuẩn bị trước trên máy tính bên ngoài và sau đó tải xuống máy kiểm tra. Sự tuân thủ giao thức được kiểm tra với một số kết hợp trên các thông số cấu hình. Mọi thay đổi trong các thông số cấu hình ảnh hưởng đến mẫu thử nghiệm, vì vậy tệp mẫu phải được tạo lại trên máy tính bên ngoài và sau đó tải xuống máy kiểm tra một lần nữa.
RWC2010B được trang bị Ensemble Multiplexer. Nó mô phỏng các chức năng của trạm phát sóng. Các thông số giao thức có thể được chỉnh sửa bằng chương trình GUI và tín hiệu được cập nhật ngay lập tức.
RWC2010B cũng hỗ trợ các chức năng Reconfiguration, TII và thông báo. Ensemble Multiplexer hỗ trợ lên đến 15 dịch vụ và 15 thành phần dịch vụ cho DAM/DMB và lên đến 4 luồng cho DRM với việc bật/tắt dễ dàng.

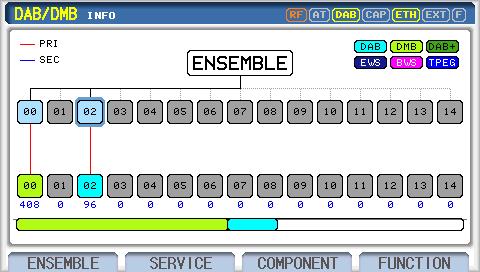

RWC2010B cung cấp màn hình thông tin hình ảnh về tổ hợp dịch vụ đồ họa có thể dễ dàng hiểu được cấu trúc phức tạp của tổ hợp dịch vụ.

Reconfiguration, Announcement, TII

RWC2010B hỗ trợ các bài kiểm tra giao thức công nghệ cao như Reconfiguration, Announcement, TII.
Chức năng Thông báo (Annoucement) là một chức năng dành cho tình huống bắt buộc hoặc các chức năng tự động hóa. Ví dụ, nếu có tình huống khẩn cấp, thì chức năng thông báo được kích hoạt.
Chức năng này thay đổi kênh cho mỗi người nghe để họ có thể nghe thông báo hoặc tin nhắn khẩn cấp.
Ngoài ra, nó cũng có thể được sử dụng bởi người dùng để đặt kênh để chuyển đổi đến một chương trình cụ thể vào một thời gian cụ thể.
RWC2010B cung cấp màn hình cho người dùng để thay đổi chức năng thông báo và nó truyền các FIG liên quan đến thông báo cho DAB/DAB+/DMB và dữ liệu SDC cho DRM để thay đổi kênh bắt buộc.

TII (Transmitter Identification Information) chỉ định một ID cho mỗi trạm phát sóng và truyền qua không gian Null, được gửi cho mỗi khung dữ liệu cho nhiều ứng dụng như kiểm tra vị trí hiện tại. TII có thể được bật hoặc tắt trên RWC2010B. Ngoài ra, ID có thể thay đổi và việc truyền hai ID cũng khả dụng. Nếu hai ID được truyền, môi trường hoạt động cũng thay đổi như là hai trạm phát sóng đang hoạt động cùng một lúc.

ETI và MDI file Player

Tệp E mô tả các đặc điểm của một tín hiệu phù hợp để vận chuyển một Tổ hợp DAB đầy đủ, bao gồm sub-channels và Fast Information Channel được định dạng (FIC), giữa nhà cung cấp Tổ hợp DAB và nhà cung cấp Mạng truyền tải. Điều này có nghĩa là nếu tệp ETI được ghi lại từ tín hiệu T-DM/DAB cụ thể của một trạm phát sóng, nó chứa tất cả thông tin về trạm đó.

Tệp MDI mô tả các đặc điểm của một tín hiệu phù hợp để vận chuyển một Tổ hợp DRM đầy đủ, bao gồm một số luồng và Service Description Channel được định dạng (SDC), giữa nhà cung cấp Tổ hợp DRM và nhà cung cấp Mạng truyền tải.

Sử dụng các tệp này với chức năng ETI/MDI của RWC2010B, tín hiệu T-DMB/DAB cụ thể của một trạm phát sóng hoặc tín hiệu DRM có thể được tái tạo trong phòng thí nghiệm.

Giải pháp kiểm tra Analog AM/FM và RDS

RWC2010B hỗ trợ chức năng kiểm tra analog AM/FM và RDS. Hầu hết các thiết bị DAB/DMB/DRM hỗ trợ tính năng analog AM/FM, vì vậy việc kiểm tra không chỉ chức năng DAB/DMB/DRM mà còn chức năng radio analog sử dụng chỉ một Bộ kiểm tra như vậy sẽ rất hữu ích.

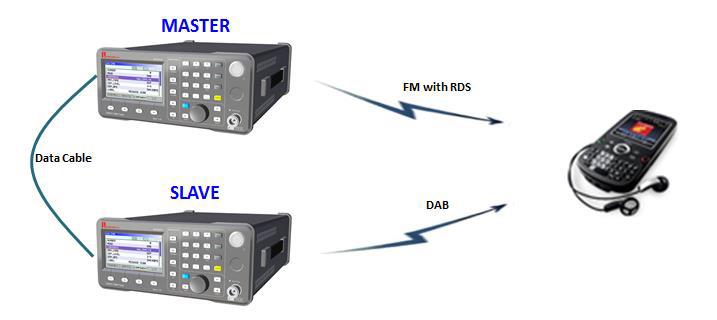

Seamless Linking Test Solutions

Để kiểm tra thuật toán Seamless Linking trong Phòng thí nghiệm, cần hai bộ mô phỏng phát sóng. Và hai bộ mô phỏng phát sóng cần được đồng bộ hóa với độ trễ đồng bộ có thể điều chỉnh được. Sử dụng hai RWC2010B, nhiều kết hợp kiểm tra Seamless Linking (từ DAB sang DAB, từ DAB sang DRM, từ DAB sang FM, từ DRM sang DRM, từ DRM sang FM) có thể được thực hiện trong Phòng thí nghiệm một cách dễ dàng.

Người dùng có thể chỉ định một RWC2010B làm Master và RWC2010B khác làm Slave. Trên giao diện người dùng của đơn vị Master, người dùng có thể kiểm soát không chỉ đơn vị Master mà còn đơn vị Slave. Sử dụng tham số "SLAVE_DELAY", độ trễ đồng bộ âm thanh giữa hai bộ phát sóng có thể được điều chỉnh theo đơn vị ms.

Frequency	LF/MF/HF Band : 0.15MHz ~ 30MHz BAND I/II/III: 47MHz~68MHz, 87MHz~108MHz, 174MHz~250MHz Resolution: 1kHz Accuracy: ± 1.5ppm/year @ operating temperature
Output Level	-10dBm ~ -110dBm (OFDM: -10dBm ~ -120dBm) for BAND I/II/III -20dBm ~ -110dBm (OFDM: -20dBm ~ -120dBm) for LF/MF/HF BAND Resolution: 0.1dB Accuracy: ± 1dB
VSWR	Better than 1:1.5
Modulation	OFDM (Orthogonal Frequency Division Multiplex) D-QPSK(Differential Quadrature Phase Shift Keying), 16QAM, 64QAM FM/AM
Frequency Reference	Internal Reference & Stability: 10MHz, ±1.5ppm/year @ operating temperature External Reference: 10MHz (0dBm ~ +20dBm MAX)
I-Q Out Port	Output voltage: ±1Vpp

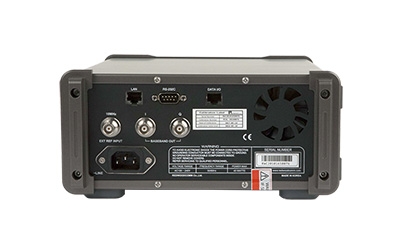

Remote Programming Ports	RJ45(TCP/IP) RS-232C
Miscellaneous	Operating temperature: 5 ~ 40℃ Line Voltage: 100 to 240 VAC, 50/60Hz Dimension: 240(W) x 110(H) x 340(D) mm Weight: 5.5kg
