VB273 SATELLITE UPLINK REDUNDANCY SOLUTION
- IF and L-BAND

VB273 DVB-S / S2 tín hiệu vệ tinh hệ thống chuyển mạch tự động chính và dự phòng thông minh. Hệ thống VB273 hoàn chỉnh bao gồm mô-đun điều khiển VB120, mô-đun giám sát VB272 và mô-đun chuyển mạch VB273. Được sử dụng cho các tiêu chuẩn giám sát và tín hiệu IF hoặc L-Band (ETSI TR 101 290).

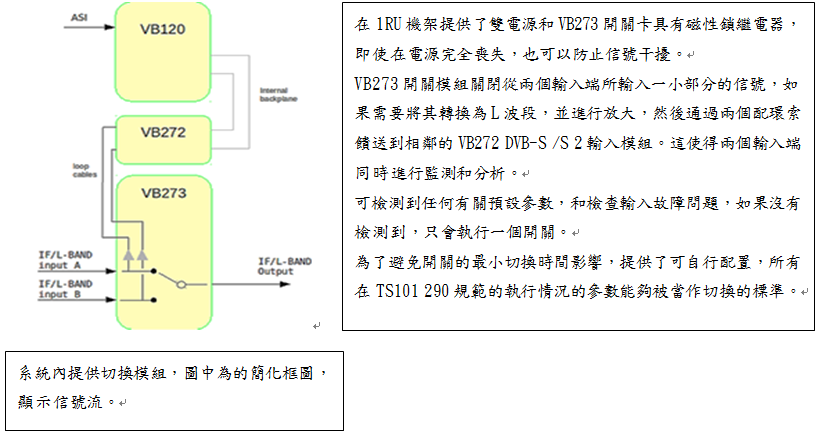

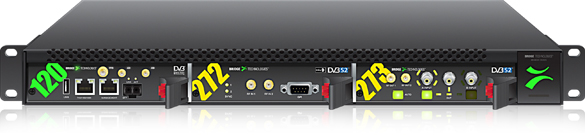

VB273 chứa các kênh tín hiệu vệ tinh đường đôi, cung cấp một hệ thống chuyển mạch thông minh bao gồm hoạt động tự trị và phân tích tín hiệu chuyên sâu để đưa ra các quyết định chuyển mạch cuối cùng. Giải pháp là cung cấp một cơ chế chuyển mạch nhanh và mạnh lý tưởng để lắp đặt cố định trên đường truyền trạm vệ tinh hoặc hệ thống phát sóng ngoài trời.Hình ảnh cho thấy một hệ thống VB273 hoàn chỉnh và bộ điều khiển VB120

giao diện quản lý kỹ thuật 10/100/1000, USB-RS232 cho cài đặt ban đầu, công tắc VB272-SMA DVB-S / S2 và VB273 trong giá cấp nguồn AC 1RU EC, cấu hình này chỉ yêu cầu công suất 25W, khá tiết kiệm điện.

Hình ảnh cho thấy một máy nâng cao 1RU với một mô-đun VB120 và hai mô-đun đầu vào VB252 DVB-T / T2, tổng cộng 4 đầu vào RF độc lập.

Ngoài việc giám sát các thông số RF điển hình, dữ liệu nâng cao tùy chọn trong giao thức DVB-T MI phức tạp; tính toàn vẹn của tín hiệu dựa trên lớp xác minh. Ngoài ra, VB252 còn hỗ trợ bộ gia tốc chuẩn T2 Lite để phân tích toàn diện. Tất cả các chức năng phân tích đều tích hợp công nghệ cầu và động cơ giám sát ETSI TR101290 để đảm bảo tuân thủ các tiêu chuẩn.

Ở chế độ thủ công, nó có thể được điều khiển từ hệ thống quản lý mạng lớp trên dựa trên EII (Giao diện tích hợp bên ngoài) dựa trên XML mở rộng hoặc thông qua SNMP.

VB273 cũng có một chức năng chế độ siêu cục bộ độc đáo. Trong trường hợp khẩn cấp, điều khiển mạng có thể bị ngắt thông qua các nút trên bảng điều khiển thủ công và tất cả các thông số có thể được điều khiển thông qua giao diện Web tích hợp sẵn. Web GUI chứa giao diện trực quan và cung cấp các tham số được sử dụng trong các quyết định chuyển đổi và trạng thái hệ thống.

VB120 cung cấp hỗ trợ cho phân tích TS 101 290. Ngoài hai cổng đầu vào ASI chính theo yêu cầu của VB242, nó cũng có thể được sử dụng để giám sát tạm thời cổng đầu vào ASI.

Kiến trúc phần cứng tuân thủ các tiêu chuẩn cấp nhà mạng và có thể đạt được độ tin cậy cao nhất. Giải pháp hoàn chỉnh chỉ yêu cầu công suất tiêu thụ 25W, điều này có thể giảm tương đối công suất tiêu thụ trong quá trình lắp đặt để tiết kiệm điện.

Đặc điểm kỹ thuật

• Chức năng chuyển đổi dự phòng 2: 1 dựa trên việc giám sát tích hợp các tín hiệu vệ tinh đến
• Bộ tính năng giám sát của VB120 bao gồm việc biến điều này thành một công tắc và một đầu dò được kết hợp thành một
• Hỗ trợ 70 / 140MHz IF (VB273) và 950-2150MHz L-band (VB273-LBAND)
• Đầu vào tín hiệu IF: 75 ohm BNC nữ; Đầu ra tín hiệu IF: 75 ohm BNC nữ
• Đầu vào tín hiệu L-BAND: SMA nữ 50 ohm; Đầu ra tín hiệu L-BAND: SMA nữ 50 ohm
• Nút logic ba giai đoạn hỗ trợ 3 chế độ riêng biệt: Thủ công, Tự động, Siêu cục bộ
• Rơle RF có thể bistable mạnh mẽ đảm bảo trạng thái được duy trì ngay cả trong trường hợp mất điện
• Vòng lặp thụ động để tín hiệu được truyền ngay cả khi không có nguồn trên thiết bị
• Có khả năng nhận DVB-S / S2 QPSK, DVB-S2 8PSK, DVB-S2 16APSK, DVB-S2 32APSK
• Liên tục theo dõi và bật tất cả các tham số ưu tiên 1, 2 và 3 của TR 101 290 (ngoại trừ Bộ đệm)
• Khả năng tùy chỉnh mẫu báo động và chuyển đổi trên tất cả các thông số
• Mẫu cảnh báo độc lập và mẫu chuyển đổi dự phòng để cho phép một tham số được bật trong khi đồng thời không dẫn đến công tắc dự phòng
• Khả năng lọc trên các tiêu chí chuyển đổi để ngăn chặn sự cố ngắn để kích hoạt công tắc dự phòng
• Liên tục theo dõi và bật các thông số RF:
  - Mức RF công suất kênh
  - Tỷ lệ lỗi điều chế (MER) tính bằng dB
  - Tỷ lệ tín hiệu trên tiếng ồn (SNR) tính bằng dB
  - Độ lớn vectơ lỗi (EVM) tính bằng% và dB
  - BER trước Viterbi (dành cho DVB-S)
  - BER bài Viterbi (cho DVB-S)
  - BER bài LDPC-BCH (cho DVB-S2)
  - Số lỗi gói RS
  - Độ lệch tần số sóng mang
  - Độ lệch tỷ lệ ký hiệu
• Phân tích PID, Phân tích dịch vụ, tổng quan về băng thông, phân tích bảng PSI / SI / PSIP
• Ghi TS tự động hoặc thủ công lên đến 200MB để ghi lỗi kích hoạt công tắc dự phòng
• Trích xuất hình thu nhỏ với thanh âm thanh và dữ liệu meta
• Mức độ nghiêm trọng của cảnh báo có thể định cấu hình
• Hỗ trợ PSIP (ATSCA / 78)
• Nhật ký có thể xuất
• Cổng quản lý: 10/100/1000-T; Cổng video cho RDP relay: 10/100/1000-T và SFP
• Chế độ xem hình thu nhỏ khảm đặc của tất cả các dịch vụ được giám sát
