MODULE ĐẦU VÀO RF VỆ TINH VB272 DVB-S / S2

Thẻ đầu vào VB272 cung cấp phân tích và giám sát các tín hiệu DVB-S / S2, QPSK / 8/16/32 APSK trong bộ phát đáp tín hiệu vệ tinh. Máy có thể được trang bị bộ điều khiển VB120 hoặc VB220 Probe và tối đa hai thẻ đầu vào VB272 điều khiển.

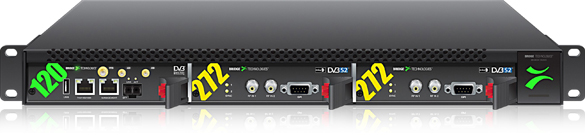

Hình ảnh cho thấy một máy nâng cao 1RU và bốn đầu vào RF độc lập như hai bộ điều khiển DVB 272 DVB-S / S2. Mô-đun VB120 là một mô-đun đầu vào.

Cấu hình của một thẻ giao diện VB120 và hai thẻ giao diện VB272 được ủy quyền đầy đủ cung cấp khả năng giám sát và báo động đầy đủ lên đến bốn thiết bị đầu cuối đầu vào RF DVB-S / S2, 10 đa tuyến IP MPTS / SPTS (có thể nâng cấp lên 50) và một đầu vào và đầu ra luồng ASI.

Đầu vào DVB-S / S2, đầu vào ASI và đầu vào song song IP đều có thể được phân tích bằng ETSI TR 101 290 hoàn chỉnh. Ngoài ra, có thể thêm bộ điều khiển VB120 hoặc VB220 Probe. Nếu VB220 Probe được sử dụng làm thẻ chính để giám sát IP, nó có thể được tăng lên 260 khả năng phát đa hướng MPTS / SPTS.

Hoạt động của VB272 có thể được thực hiện thông qua trình duyệt web và giao diện người dùng đồ họa cung cấp tổng quan đồ họa về trạng thái quét và dữ liệu ETR 290 TS. IP được sử dụng như một mạng kết hợp sóng mang từ đầu cuối đến trạm vệ tinh. Chức năng vòng lặp tích hợp cho phép phân tích liên tục nhiều bộ ghép kênh DVB-S / S2, được tích hợp đầy đủ để giám sát và sử dụng một giao diện VB272 duy nhất.

VB272 cũng được trang bị một công tắc điều khiển âm thanh / công suất đầy đủ cho đầu vào RF, hoặc điều khiển công tắc bổ sung sử dụng giao thức DiSEqC 1.1. Với công nghệ hiện đại hỗ trợ các loại điều chế 16 hoặc 32 APSK, VB272 là xu hướng của tương lai. VB272 đi kèm với đầu nối F 75-ohm tiêu chuẩn hoặc đầu nối SMA 50-ohm VB272-SMA.

Đặc điểm kỹ thuật

• Phần cứng đã sẵn sàng với hai bộ điều chỉnh và giải điều chế độc lập
• Một đầu vào được kích hoạt theo mặc định - đầu vào thứ hai khả dụng thông qua VB272-RF-OPT
• Có sẵn với đầu nối cái SMA 50 ohm (VB272-SMA) hoặc 75 ohm F đầu nối cái F (VB272)
• Rơ le cảnh báo D-SUB nam 9 chân
• Có khả năng giải điều chế DVB-S, DVB-S2 8PSK, 16APSK, 32APSK
• Hỗ trợ MÃ VÀNG DVB-S2, MÃ ROOT và CẢ HAI
• Dải tần số đầu vào từ 950 đến 2150 MHz; Tự động phát hiện tốc độ mã vạch chỉ yêu cầu người dùng định cấu hình tần số
• Phạm vi tốc độ ký hiệu từ 1 đến 45Msym / s
• Lựa chọn luồng đầu vào (cho DVB-S2)
• Cài đặt chế độ xáo trộn PL (cho DVB-S2)
• Cài đặt mã xáo trộn PL (cho DVB-S2)
• DVB-S 1/2, 2/3, 3/4, 5/6, 7/8 FEC
• DVB-S2 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 FEC
• Định cấu hình tần số dao động cục bộ LNB và đặt trực tiếp tần số vệ tinh đầu vào
• Có tín hiệu ăng ten 13V / 18V / 22kHz
• Tương thích với DiseqC 1.1 để điều khiển các Công tắc băng tần L đã cam kết
• Tỷ lệ lỗi điều chế (MER) tính bằng dB
• Tỷ lệ tín hiệu trên nhiễu (SNR) tính bằng dB
• Độ lớn vectơ lỗi (EVM) tính bằng% và dB
• Biểu đồ chòm sao được duy trì trong GUI
• BER trước Viterbi (dành cho DVB-S)
• BER bài Viterbi (cho DVB-S)
• BER bài LDPC-BCH (cho DVB-S2)
• Số lỗi gói RS
• Chỉ báo khóa phía trước trong GUI và thông qua đèn LED màu đỏ / xanh lá cây ở bảng điều khiển phía trước
• Công suất kênh với độ chính xác tuyệt đối +/- 3 dB và độ phân giải 1 dB
• Biểu đồ xu hướng theo thời gian cho Channel Power và MER lên đến 2 năm - yêu cầu VideoBRIDGE

Máy chủ điều khiển

• Cấp nhà cung cấp dịch vụ
• Độ lệch tần số sóng mang
• Tỷ lệ ký hiệu bù đắp
• Năng lượng trên mỗi bit thông tin trên tỷ lệ mật độ phổ công suất nhiễu (Ebinf / N0) tính bằng dB
• Năng lượng trên mỗi bit truyền đi với tỷ lệ mật độ phổ công suất nhiễu (Eb / N0) tính bằng dB
• Năng lượng trên mỗi ký hiệu trên tỷ lệ mật độ phổ công suất nhiễu (Es / N0) tính bằng dB
• Phát hiện thí điểm (cho DVB-S2)
• Chiều dài khung hình (đối với DVB-S2)
• Xóa gói rỗng (đối với DVB-S2)
• Chỉ báo đồng bộ hóa luồng đầu vào (ISSI) (dành cho DVB-S2)
• Số luồng đầu vào (cho DVB-S2)
• Có khả năng chụp các khung hình ngắn và bình thường
• Các loại luồng: Luồng theo nhịp độ chung 、 Luồng liên tục chung 、 Truyền tải

Dòng

• Mã hóa và điều chế: Mã hóa và điều chế không đổi 、 Mã hóa thích ứng / biến đổi

và Điều chế (ACM / VCM)

• Hệ số cuộn lại: 0,35 / 0,25 / 0,20
• Có khả năng Đa đầu vào (MIS) với lựa chọn điều chỉnh của Luồng đầu vào riêng lẻ

Số nhận dạng (ISI)

• Dải tần số: 950 đến 2150 MHz
• Mức công suất RF: -65 đến -25 dBm
• Độ chính xác mức công suất RF: +/- 2 dB
• Độ phân giải mức công suất RF: 0,1 dB
• SNR:> 30 dB
• Các bài đọc BER và PER
