VB252: MODULE ĐẦU VÀO RF TERRESTRIAL DVB-T / T2

VB252 là giao diện đầu vào kép DVB-T / T2, sử dụng giám sát đường truyền mặt đất. Hai mô-đun có thể được lắp trong một máy 1RU cùng với bộ điều khiển VB120 hoặc VB220 Probe để chiếm không gian tủ rack nhỏ nhất và cung cấp các chức năng giám sát công suất cao.

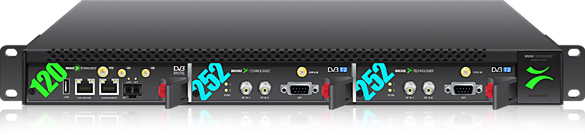

Hình ảnh cho thấy một máy nâng cao 1RU với một mô-đun VB120 và hai mô-đun đầu vào VB252 DVB-T / T2, tổng cộng 4 đầu vào RF độc lập.

Ngoài việc giám sát các thông số RF điển hình, dữ liệu nâng cao tùy chọn trong giao thức DVB-T MI phức tạp; tính toàn vẹn của tín hiệu dựa trên lớp xác minh. Ngoài ra, VB252 còn hỗ trợ bộ gia tốc chuẩn T2 Lite để phân tích toàn diện. Tất cả các chức năng phân tích đều tích hợp công nghệ cầu và động cơ giám sát ETSI TR101290 để đảm bảo tuân thủ các tiêu chuẩn.

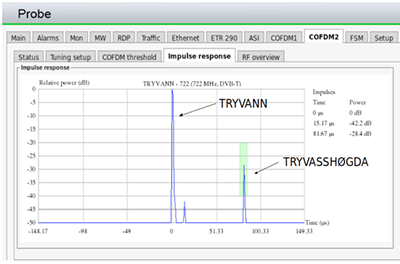

Hình ảnh cho thấy sơ đồ đáp ứng xung kênh được sử dụng để xem giám sát ngoài luồng và cảnh báo SFN

Trong một hệ thống DVB-T / T2 điển hình, trang web máy phát được phân phối thông qua cơ sở hạ tầng IP hoặc thông qua phân phối vệ tinh. Phạm vi công nghệ cầu nối của các giao diện và mô-đun giao diện có thể dễ dàng giám sát toàn bộ chuỗi tín hiệu điểm-điểm. Khi kết hợp với VB120 / VB252, nó có thể giám sát tới 50 luồng IP đa hướng, sau đó giám sát sự phân bố của mạng IP và trạng thái truyền DVB-T2.

Ngược lại, VB252 và VB242 có thể được sử dụng trong các mô-đun đầu vào ASI để đạt được giám sát ASI và DVB-T / T2 mật độ cao.

Về cơ bản VB252 hỗ trợ một đầu vào COFDM RF. Đầu vào thứ hai của VB252 có thể được sử dụng thông qua tùy chọn cấp phép phần mềm. Tính linh hoạt này cho phép điều chỉnh dung lượng của Probe theo nhu cầu của các hệ thống riêng lẻ và được mở rộng để bao gồm các hệ thống giám sát, cũng như bao gồm nhiều luồng vận chuyển hơn.

Từ đồ thị và phân tích đáp ứng xung RF nâng cao VB252, có thể phát hiện các điều kiện phản xạ tại vị trí của Đầu dò. Giá trị ngưỡng có thể được đặt để xác định thời điểm thực hiện cảnh báo, điều này sẽ tăng lên để đáp ứng với những thay đổi về thời gian hoặc phản xạ công suất.

Phép đo GUI thuận tiện và giải thích kết quả phân tích phản ứng xung trở thành yêu thích của người dùng. Việc nâng cấp được thực hiện bằng cách nhập khóa cấp phép Probe GUI thông thường và hỗ trợ điều khiển từ xa.

Đặc điểm kỹ thuật

• Lựa chọn giữa đầu nối SMA nữ 50 ohm (VB252-SMA) hoặc 75 ohm đầu nối loại F nữ (VB252)
• Đầu vào GPS nữ SMA 1 xung 50 ohm cho các phép đo SFN Drift
• Đầu nối nam loại D 9 chân cho chỉ báo cảnh báo rơ le
• Một chỉ báo đồng bộ TS LED màu đỏ / xanh lá cây cho mỗi đầu vào RF
• Hỗ trợ DVB-T EN 300-744 và DVB-T2 EN-302-755
• Dải tần số 43 - 1002 MHz
• Dải tốc độ ký hiệu 0,7 - 7,2 Msym / s
• Tất cả các phiên bản DVB-T2 được hỗ trợ: 1.1.1, 1.2.1 và 1.3.1
• Hỗ trợ cấu hình DVB-T2 Base và DVB-T2 Lite (1.3.1)
• Băng thông kênh: 1,7 (chỉ dành cho T2-Lite), 5, 6, 7 và 8 MHz
• Khả năng quay vòng trên nhiều PLP trong một tần số
• Có khả năng giám sát các thông số RF sau:
  - Mức RF công suất kênh
  - Tỷ lệ lỗi điều chế MER (PLP)
  - Tỷ lệ tín hiệu trên tiếng ồn SNR
  - Chênh lệch tần số trung tâm
  - Cảm quan quang phổ
  - Khóa đầu vào 1PPS
  - Pre Viterbi BER (DVB-T)
  - Pre Reed Solomon BER (DVB-T)
  - Pre LDPC BER (DVB-T2)
  - Trước BCH BER (DVB-T2)
  - Đăng BCH FER (DVB-T2)
  - Tỷ lệ lỗi gói
  - Số lần lặp lại LDPC
• DVB-T SFN Giám sát độ lệch để đo thời gian truyền tuyệt đối của khung hình lớn
• DVB-T2 SFN Giám sát độ lệch bằng cách đo thời gian của khung T2MI so với siêu khung RF nhận được
• Đọc thông tin TPS (DVB-T)
• Đọc thông số L1 và PLP được tín hiệu (DVB-T2)
• Biểu đồ đáp ứng xung kênh
• Biểu đồ chòm sao
• SFN theo dõi Drift cho DVB-T
• SFN theo dõi Drift cho DVB-T2
• Trích xuất và hiển thị hơn 30 thông số thông tin trước DVB-T2 L1 được tín hiệu
• Trích xuất và hiển thị hơn 20 thông số thông tin DVB-T2 L1 PLP được tín hiệu
• Trích xuất và hiển thị 9 thông số thông tin Đăng DVB-T2 L1 được tín hiệu

Thông số kỹ thuật tín hiệu RF

• Mức công suất RF: -80 dBm đến -20 dBm
• Độ chính xác mức công suất RF: +/- 1,5 dB
• Độ phân giải mức công suất RF: 1 dB
• SNR tối đa:> 38dB +/- 1.5dB
• MER tối đa:> 38dB +/- 1.5dB
• Độ lệch sóng mang: <15 ppm tần số điều chỉnh
• Độ lệch SFN: 0 đến 500ms
• Độ chính xác trôi SFN: +/- 2us
