VB243 ASI INTELLIGENT REDUNDANCY SWITCH

VB243 là một hệ thống chuyển mạch tự động để chuẩn bị đường thông minh ASI. Nó có hai đường dẫn tín hiệu có thể được chuyển đổi thông qua hoạt động tự động và phân tích chuyên sâu. Hệ thống VB243 hoàn chỉnh bao gồm mô-đun điều khiển VB120, mô-đun giám sát VB242 và mô-đun hệ thống chuyển mạch VB243. Có thể được lắp đặt trên giá đỡ RU. Dựa trên tín hiệu cơ bản ASI và tiêu chuẩn giám sát (ETSI TR101 290), nếu phát hiện tín hiệu kém chất lượng, nó có thể tự động chuyển sang tín hiệu chờ.

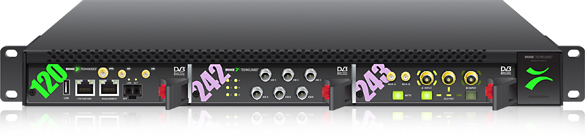

Tủ rack 1RU cung cấp nguồn điện kép và card chuyển mạch VB243 có rơ le khóa từ, giúp tín hiệu không bị nhiễu ngay cả khi mất hoàn toàn nguồn điện. Mô-đun chuyển mạch VB243 đóng một phần nhỏ đầu vào tín hiệu từ hai đầu cuối đầu vào để khuếch đại, và sau đó được gửi đến mô-đun đầu vào VB242 ASI liền kề thông qua hai vòng phân phối. Điều này cho phép cả hai đầu vào được theo dõi và phân tích đồng thời. Bất kỳ thông số cài đặt trước có liên quan nào cũng có thể được phát hiện và có thể kiểm tra các lỗi đầu vào. Nếu không được phát hiện, chỉ một công tắc sẽ được thực thi. Để tránh ảnh hưởng của thời gian chuyển mạch tối thiểu của bộ chuyển mạch, tự cấu hình được cung cấp và trạng thái thực thi của tất cả các tham số trong đặc điểm kỹ thuật TS 101 290 có thể được coi là tiêu chuẩn chuyển mạch. Hệ thống VB243 hoàn toàn độc lập ở chế độ tự động và có thể được điều khiển bởi hệ thống quản lý mạng lớp trên EII (Giao diện tích hợp bên ngoài) dựa trên XML mở rộng hoặc được kích hoạt bởi SNMP.

VB243 cũng có chức năng chế độ Siêu cục bộ độc đáo, có thể được sử dụng để ngắt điều khiển mạng thông qua các nút trên bảng điều khiển thủ công trong trường hợp khẩn cấp. Tất cả các tham số có thể được kiểm soát thông qua giao diện Web tích hợp sẵn. Web GUI chứa một cái nhìn tổng quan trực quan và cung cấp các tham số được sử dụng trong các quyết định chuyển đổi và trạng thái hệ thống.

VB120 cung cấp hỗ trợ cho phân tích TS 101 290. Ngoài hai cổng đầu vào ASI chính theo yêu cầu của VB242, nó cũng có thể được sử dụng để giám sát tạm thời cổng đầu vào ASI.

Đặc điểm kỹ thuật

• Hoạt động chuyển mạch 2: 1 với rơ le chốt
• Giám sát đồng thời hai đầu vào chuyển mạch AS cộng với đầu vào ASI đặc biệt
• 2 đầu vào DVB-ASI EN 50083-9, Phụ lục B
• 1 đầu ra DVB-ASI EN 50083-9, Phụ lục B
• Hỗ trợ chế độ chụp liên tục, chế độ trải rộng, M2S
• Hỗ trợ độ dài gói 188 hoặc 204 byte
• Đầu nối 75 ohm BNC (cái)
• Đầu vào ASI dự phòng: 75 ohm HD-BNC (cái)
• Chế độ chuyển đổi: tự động, thủ công, siêu địa phương
• TS 101 290 tiêu chí chuyển đổi ưu tiên 1, 2 và 3
• Phân tích PID, Phân tích dịch vụ, tổng quan về băng thông, phân tích bảng
• Ghi TS tự động hoặc thủ công lên đến 200MB
• Trích xuất hình thu nhỏ
• Mức độ nghiêm trọng của cảnh báo có thể định cấu hình
• Hỗ trợ PSIP (ATSCA / 78)
• Nhật ký có thể xuất
• Cổng quản lý: 10/100/1000-T RJ45; Cổng video: 10/100/1000-T RJ45
• Cổng Video SFP thay thế cho kết nối quang học
• Quản lý phần tử dựa trên web
• Rơ le báo động DSUB 9 chân; Cổng USB loại A để bảo trì
• Chế độ xem hình thu nhỏ khảm đặc của tất cả các dịch vụ được giám sát
