AT660USB

Bộ thu, ghi & chuyển đổi DVB-S2 / S
Đầu vào DVB-S2 / S
Đầu ra DVB-ASI / SPI

Bộ chuyển đổi DVB-S2 / S sang USB
Bộ chuyển đổi DVB-S2 / S sang DVB-ASI / SPI

Các tính năng tiêu chuẩn:

Kết hợp Đầu vào DVB-S2 / S và Thiết bị Đầu ra DVB-ASI / SPI.

USB 2.0tốc độ cao

Windows XP, Vista, Windows 7 ( 64bit ) Drivers + SDK & Linux Drivers.

Đi kèm với Phần mềm ứng dụng của DVSStation3 Alitronika.
Đầu vào

DVB-S2 / S Direct TV Tuân theo QPSK Reception.

Tiêu chuẩn giải điều chế: DVB-S, DVB-S2, DVB / DSS.

Dải tần số đầu vào: 950 MHz đến 2150 MHz.

Tỷ lệ ký hiệu: 2 Mbaud đến 45 Mbaud.

Tốc độ bit của kênh: 190Mbit / s.

Hỗ trợ kích thước gói vận chuyển 188, 204.
Đầu ra

Vòng lặp RF qua đầu ra.

Đồng thời hai đầu ra Nối tiếp (ASI) và một song song (SPI).

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 and EN50083.

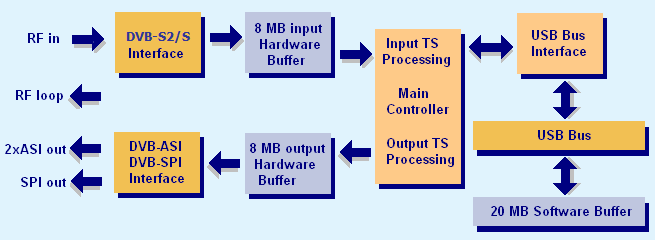

SƠ ĐỒ KHỐI:

AT660USB

KẾT NỐI:

AT660USB

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có tiêu chuẩn và OEM
AT660USB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển.

Cổng DVB sang IP.

Bộ chuyển đổi DVB-S2 / S sang DVB-ASI & DVB-SPI.

Ghi, theo dõi, phát và xử lý luồng truyền tải MPEG-II.

phần mềm dựa trên Bộ giải mã MPEGII.

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch: 16 Mbytes.

Đầu nối bộ điều chỉnh RF: 75 Ohms F Type.

Kết nối loop through: 75 Ohms F Type.

Dải tần số đầu vào:950 MHz đến 2150 MHz.

Mức tín hiệu đầu vào:-65dBm đến -25dBm @ 27.5 Mbaud.

Tỷ lệ ký hiệu tối đa: QPSK/LDPC/BCH: 45MSPS, 8PSK/LDPC/BCH:45MSPS, DVB:1-45MSPS.

DisEqc: DisEqC 2.X.

Tiêu chuẩn: DVB-S2/S & Truyền hình trực tiếp.

Tiêu chuẩn giải điều chế: Tuân theo DVB-S2 & DVB/DSS.

Phương pháp điều chế: DVB-S:QPSK, DVB-S2: QPSK, 8PSK, 16APSK & 32APSK.

Tỷ lệ mã được hỗ trợ:

-QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 và 8/10.

-8PSK: 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 và 9/10.

-16APSK: 2/3, 3/4, 4/5, 5/6, 8/9 và 9/10.

-32APSK: 3/4, 4/5, 5/6, 8/9 và 9/10.

Đầu nối DVB-ASI: 75 Ohms BNC.

Mức tín hiệu đầu ra: 1.0Vp-p nominal.

Đầu nối DVB-SPI: 25-pin sub-D.

Tốc độ bit đầu ra DVB-ASI: 0 to 214 Mbit/s.

Tốc độ bit đầu ra DVB-SPI: 0 to 108 Mbit/s.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

Đồng hồ đầu ra DVB-SPI: 0 to 13.5 MHz.

Mức đầu ra DVB-SPI: LVDS.

Phần mềm ứng dụng:

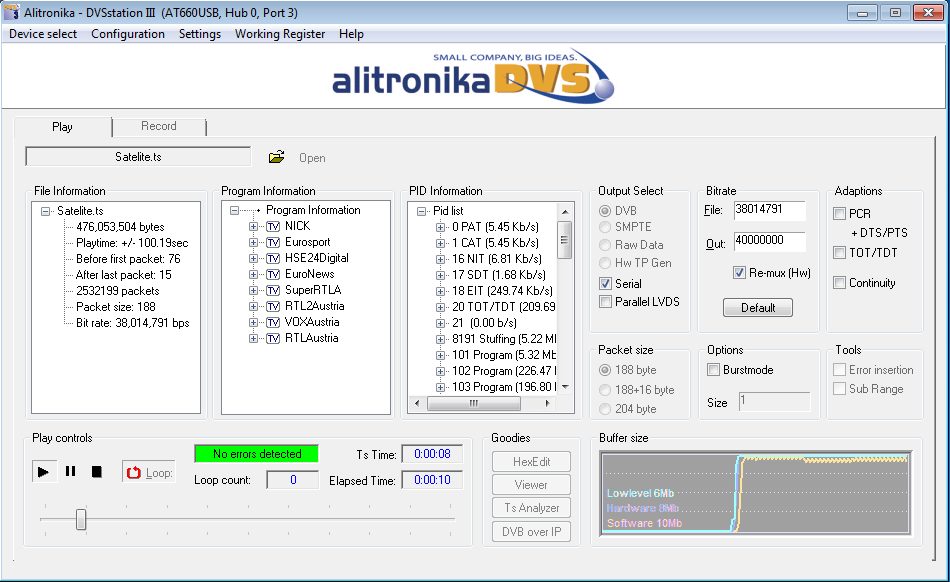

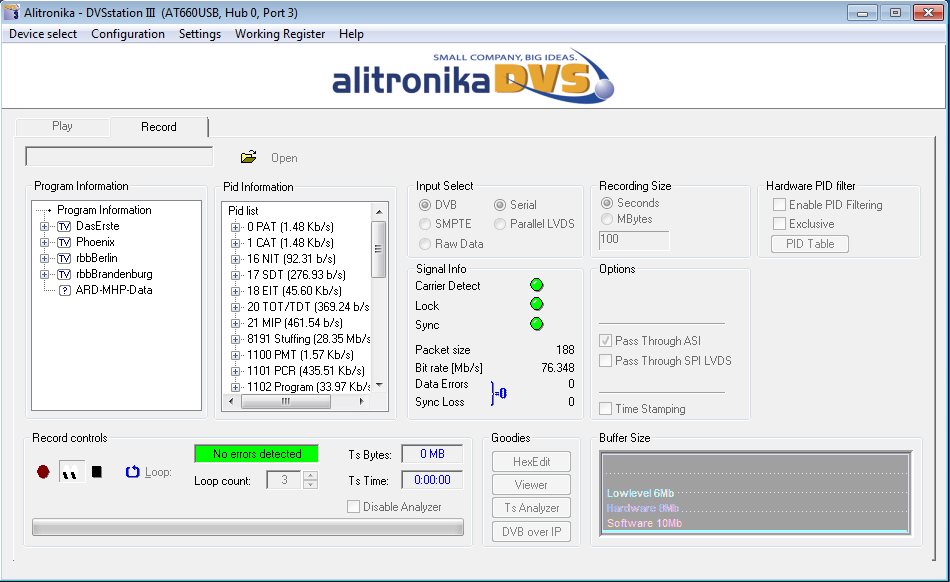

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

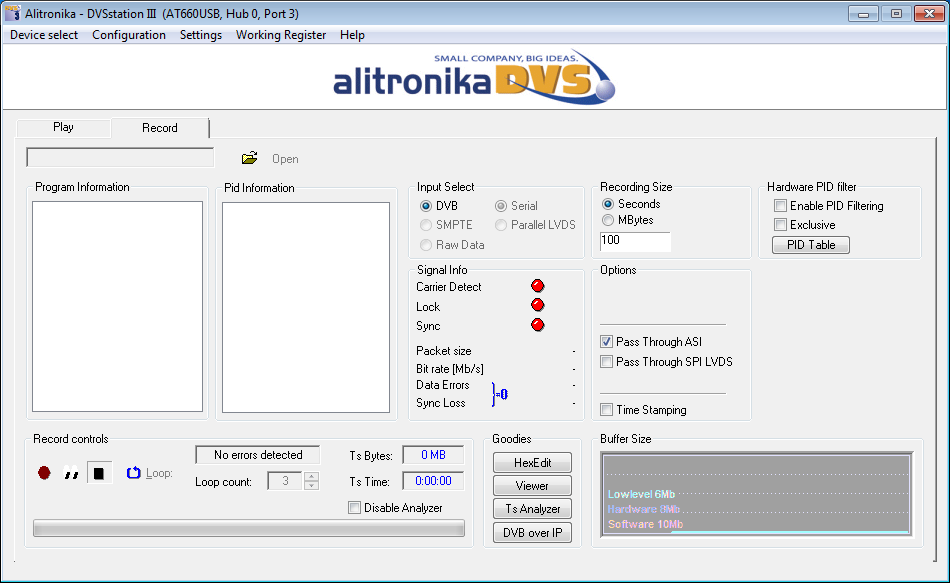

Record Screen => Before correct RF & LNB settings are selected.
