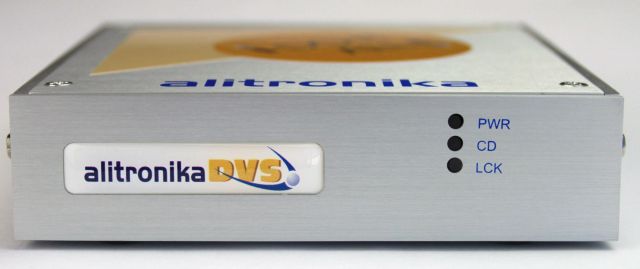

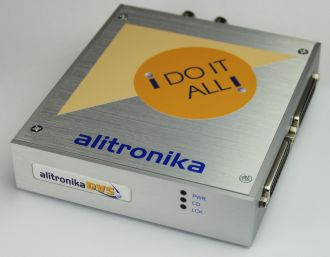

AT40XUSB

Trình phát, ghi và chuyển đổi MPEG2 TS
Đầu vào và đầu ra DVB-ASI & DVB-SPI
Đầu vào & đầu ra SMPTE nối tiếp (SDI) & SMPTE song song
Không cần nguồn điện bên ngoài

Các tính năng tiêu chuẩn:

Thiết bị ghi / phát trực tuyến tối ưu. Kết hợp các chức năng của 8 Thiết bị.

1- Bộ chuyển đổi DVB-ASI sang USB 2.0 (ASI TS Recorder)

2- Bộ chuyển đổi USB 2.0 sang DVB-ASI (ASI TS Player)

3- Bộ chuyển đổi DVB-SPI( LVDS hoặc LVTTL/LVCMOS ) sang USB 2.0 (Máy ghi SPI TS)

4- Bộ chuyển đổiUSB 2.0 sang DVB-SPI( LVDS hoặc LVTTL/LVCMOS ) (SPI TS Player)

5- Bộ chuyển đổi SDI sang USB 2.0 (Máy ghi SDI)

6- Bộ chuyển đổi USB 2.0 sang SDI (máy phát SDI)

7- DVB-ASIsang DVB-SPI (Bộ chuyển đổi nối tiếp sang song song)

8- DVB-SPIsang DVB-ASI (Bộ chuyển đổi song song sang nối tiếp)

USB 2.0tốc độ cao

Windows XP, Vista, Windows 7 ( 64bit ) + SDK & Linux Drivers.

Đi kèm với Phần mềm ứng dụng của DVSStation3 Alitronika.

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.

Hỗ trợ kích thước gói tin 188 & 204 byte hoặc tùy ý.
Đầu vào

Tích hợp vòng lặp thông qua đầu ra.

Cân bằng cáp tự động lên đến 350m.

Hỗ trợ tín hiệu ASI Đúng hoặc Đảo ngược.

Phát hiện nhà cung cấp và khóa.

Đồng bộ hóa, phát hiện lỗi & vi phạm mã.

Lọc PID theo Phần cứng.

PCR ghi chú thời gian bằng phần cứng Đầu ra

Tốc độ bit đầu ra có thể lập trình.

Có thể chơi Tốc độ bit cao hơn sau đó là tệp TS.

Có thể xuất tín hiệu True và Inverted.

Hỗ trợ Chế độ chụp liên tục, Chế độ dữ liệu RAW.

Chèn gói rỗng bằng phần cứng.

PCR, hiệu chỉnh bộ đếm liên tục.

Thời gian gói và chỉnh sửa ngày tháng.

Đã xảy ra lỗi khi chèn.

Phần cứng hình thành gói rỗng hoặc gói truy cập

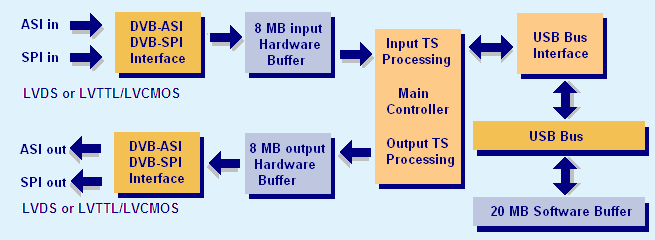

SƠ ĐỒ KHỐI:

AT40XUSB

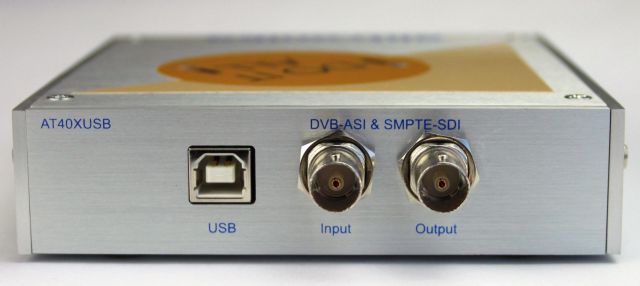

KẾT NỐI:

ỨNG DỤNG:

AT40XUSB

Đơn xin:

nhắm mục tiêu đến các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT40XUSB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển.

Cổng DVB sang IP.

Giao diện đa năng cho ghi, phát và xử lý luồng truyền tải video kỹ thuật số hoặc MPEG-II.

Video trên máy chủ yêu cầu.

Máy phát kiểm tra luồng vận chuyển.

Liên kết dữ liệu nối tiếp tốc độ cao.

phần mền dựa trên bộ mã hóa và giải mã MPEGII.

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch: 16 Mbytes.

Đầu nối DVB-ASI: 75 Ohms BNC.

Suy hao hồi lưu đầu vào: >15 dB.

Mức tín hiệu đầu vào: 800 mV +/- 10%

Mức tín hiệu đầu ra: 1.0Vp-p danh định.

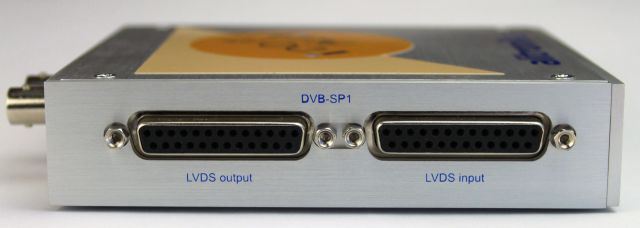

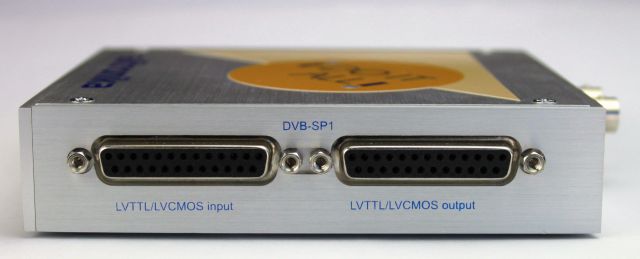

+ Đầu nối DVB-SPI: 25-pin sub-D.

Tốc độ bit đầu vào / đầu ra DVB-ASI: 0 to 214 Mbit/s.

Tốc độ bit đầu vào / đầu ra DVB-SPI: 0 to 108 Mbit/s.

Độ ổn định tốc độ bit:
Tiêu chuẩn: +/- 25ppm.
Tối đa: +/- 1ppm.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

Đồng hồ đầu ra DVB-SPI: 0 to 13.5 MHz.

Mức đầu ra DVB-SPI: Mức LVDS và 3.3V LVTTL / LVCMOS.

Phần mềm ứng dụng:

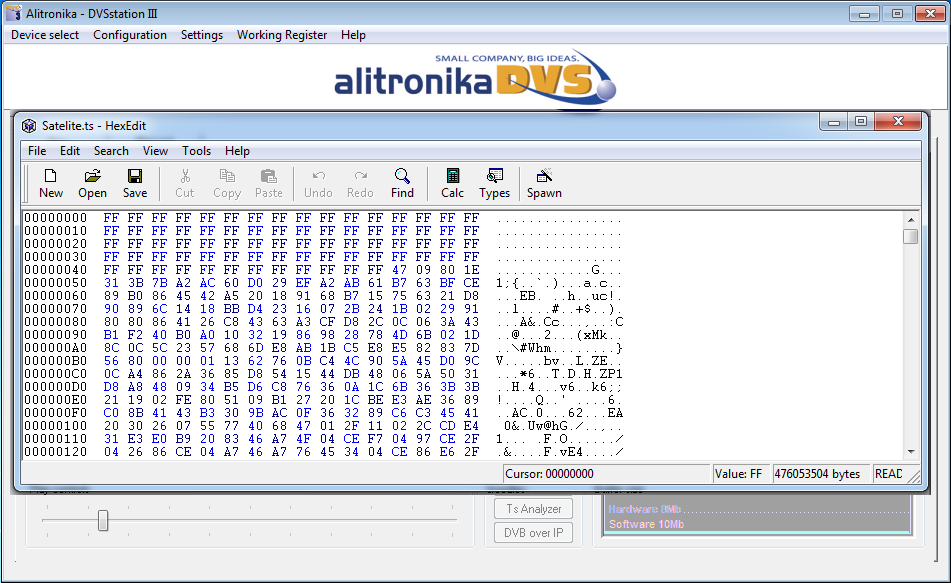

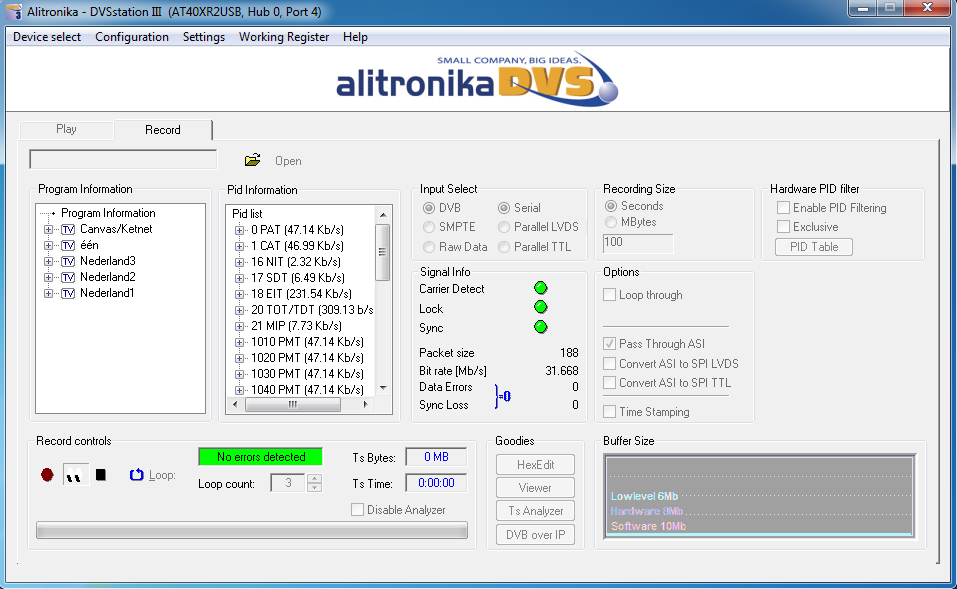

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

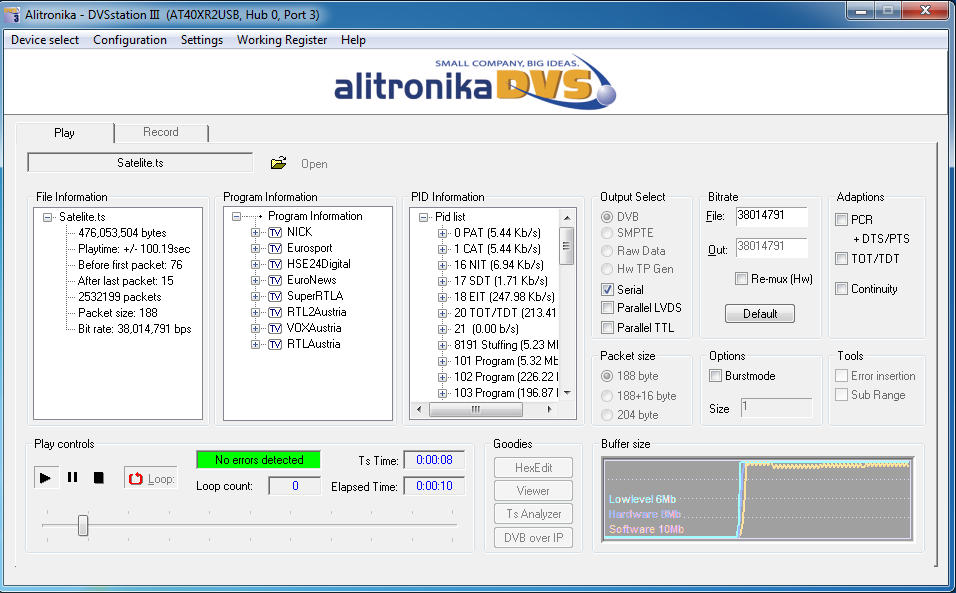

Play Screen
