Các tính năng tiêu chuẩn:

 Thiết bị đầu vào và đầu ra kết hợp DVB-ASI.
 PCI 2.2, 32 bit, 33/66MHz 3.3V.
 Bus Master DMA, Giao thức phân tán / tập hợp giao diện.
 Windows XP, Vista, Windows 7 ( 64bit ) Drivers + SDK & Linux Drivers.
 Đi kèm với Phần mềm ứng dụng củaDVSStation3 Alitronika.
 Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.
 Hỗ trợ kích thước gói 188 & 204 byte hoặc tùy ý.
Đầu vào
 Tích hợp vòng lặp thông qua đầu ra.
 Cân bằng cáp tự động lên đến 350m.
 Hỗ trợ tín hiệu ASI Đúng hoặc Đảo ngược.
 Phát hiện nhà cung cấp và khóa.
 Đồng bộ hóa, phát hiện lỗi & vi phạm mã.
 Lọc PID theo Phần cứng.
 PCR ghi chú thời gian bằng phần cứng..
Đầu ra
 Tốc độ bit đầu ra có thể lập trình.
 Có thể xuất tín hiệu True và Inverted.
 Hỗ trợ Chế độ chụp liên tục, Chế độ dữ liệu RAW.
 Chèn gói rỗng bằng phần cứng.
 PCR, hiệu chỉnh bộ đếm liên tục.
 Thời gian gói và chỉnh sửa ngày tháng.
 Đã xảy ra lỗi khi chèn.
 Phần cứng tạo ra gói rỗng hoặc gói truy cập.

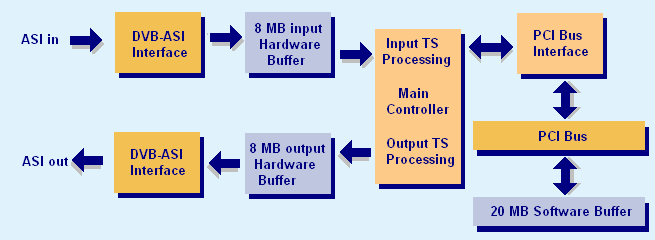

SƠ ĐỒ KHỐI:

ỨNG DỤNG:

Nhắm mục tiêu đến các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT40LPPCI là một giải pháp lý tưởng cho một số ứng dụng như:
Công cụ phát triển.
Cổng DVB sang IP.
Giao diện đa năng cho ghi, phát và xử lý luồng truyền tải video kỹ thuật số hoặc MPEG-II.
Video trên máy chủ yêu cầu.
Máy phát kiểm tra luồng vận chuyển.
Liên kết dữ liệu nối tiếp tốc độ cao.
Bộ mã hóa và giải mã MPEGII dựa trên phần mềm.

Sự chỉ rõ:

Bộ đệm trên bo mạch: 16 Mbytes
Đầu nối DVB-ASI bên ngoài: 75 Ohms BNC.
Suy hao hồi lưu đầu vào : >15 dB.
Mức tín hiệu đầu vào: 800 mV +/- 10%
Mức tín hiệu đầu ra: 1.0Vp-p nominal.
Tốc độ bit đầu vào / đầu ra DVB-ASI: 0 đến 214 Mbit/s.
Độ ổn định tốc độ bit:
                               Tiêu chuẩn: +/- 25ppm.
                               Tối đa: +/- 1ppm.
Đồng hồ đầu ra DVB-ASI: 270 MHz.
Kích thước WxL: 60mmx120mm.

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

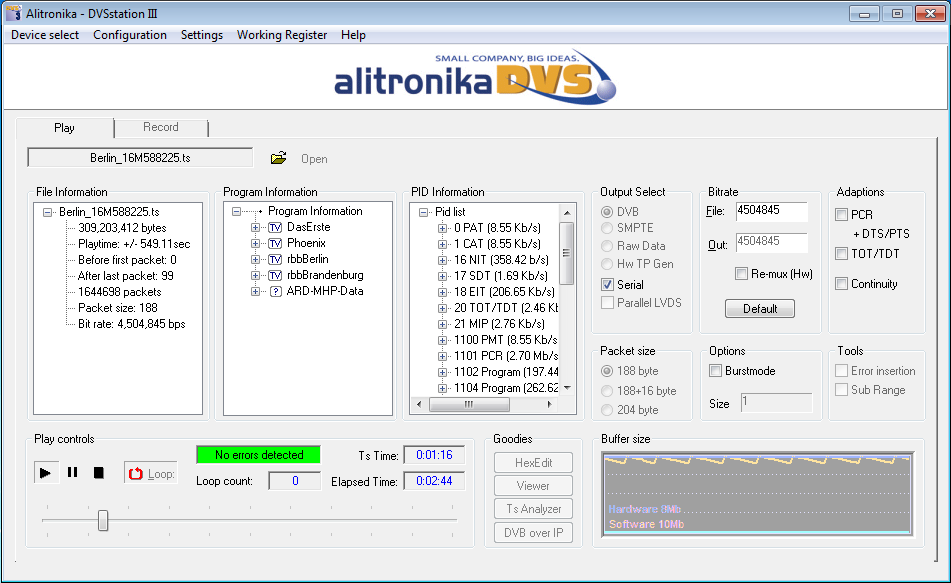

Play Screen

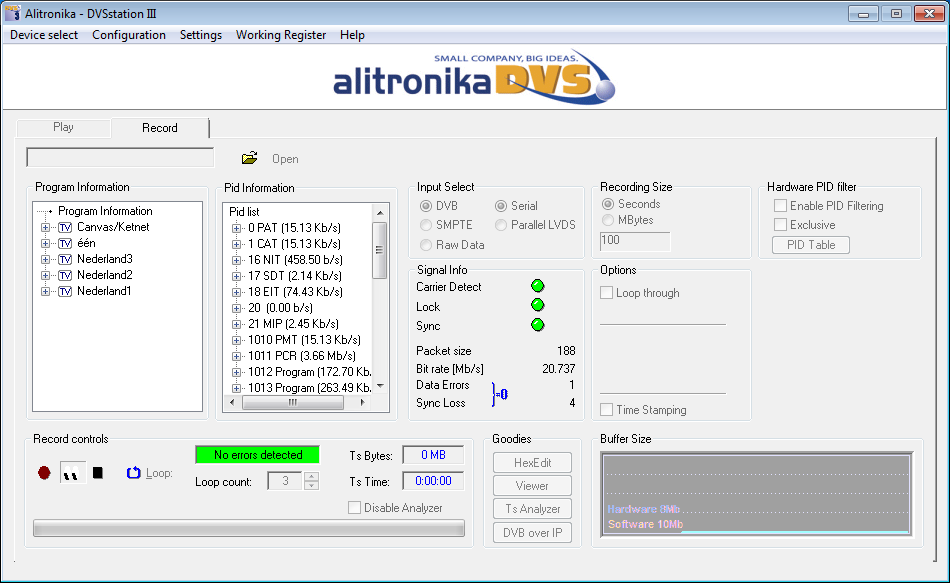

Record Screen

The application software provides the user with many functions & features such as :

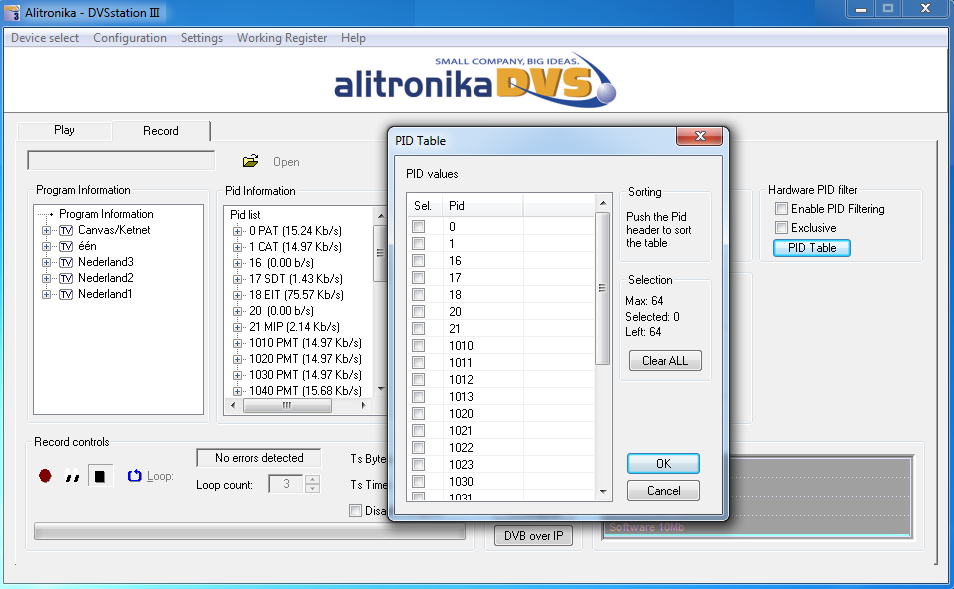

PID Filtering

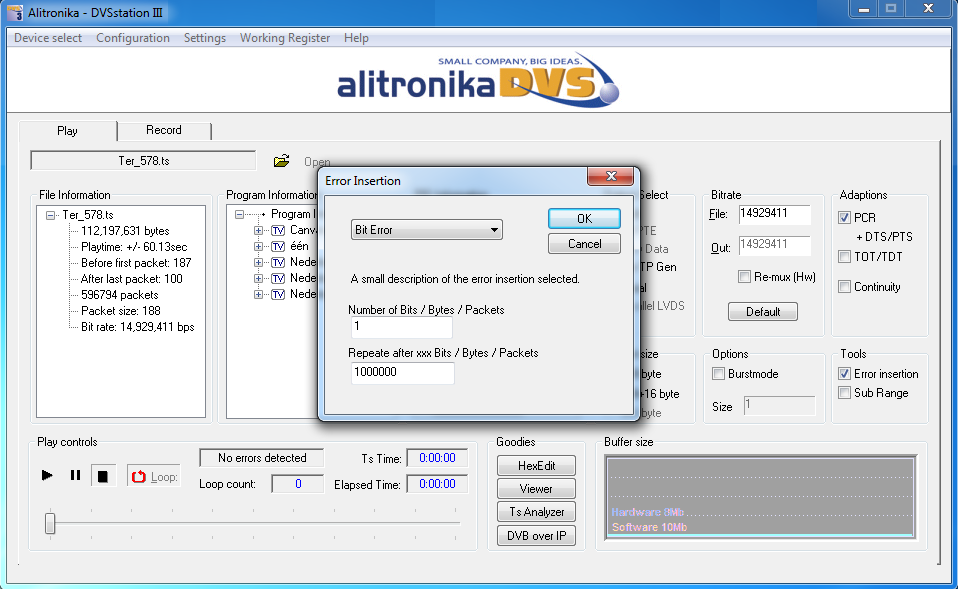

Bit, Byte & Packet error insertion

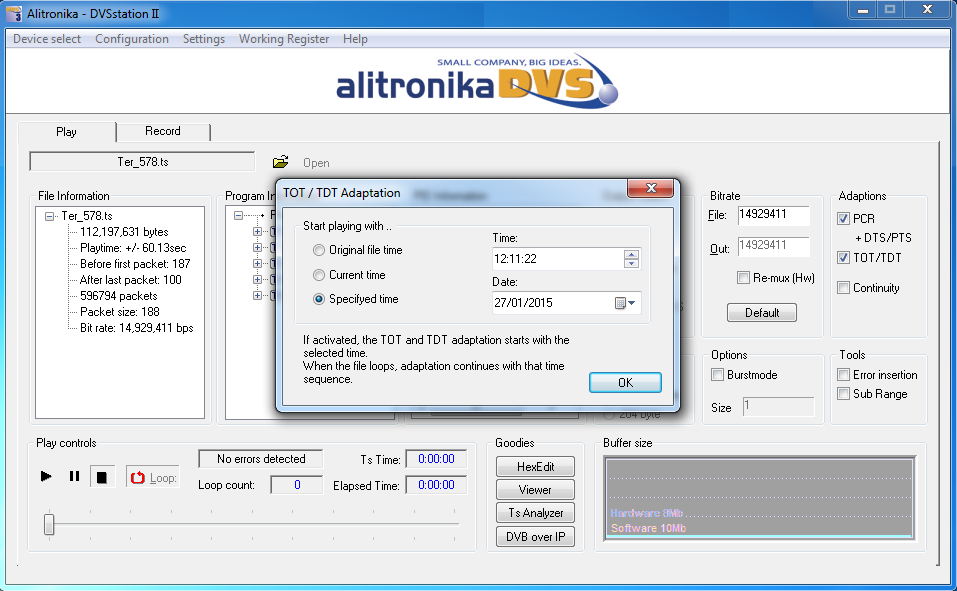

TOT & TDT selection

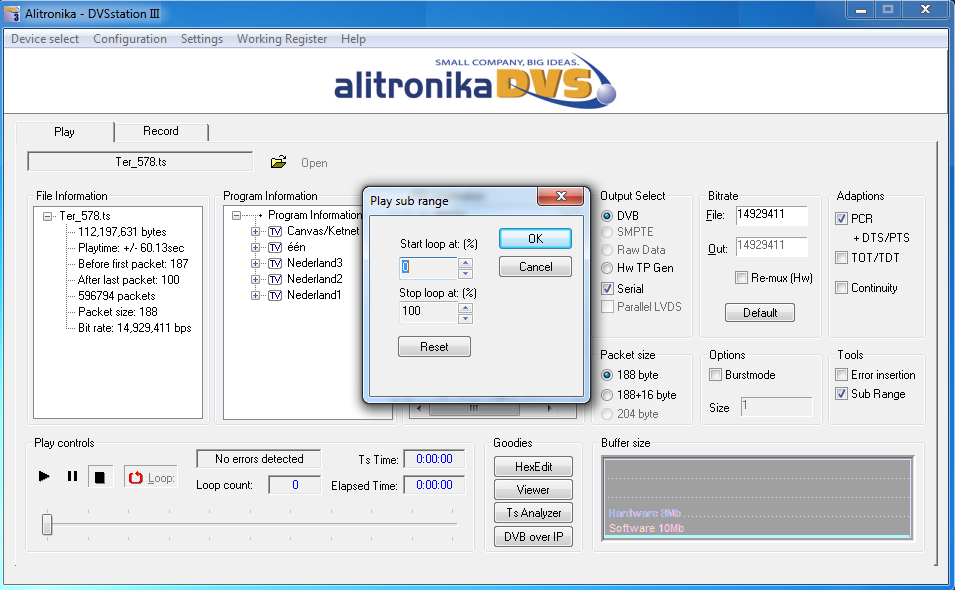

PlayBack in loops, sub-loops.......

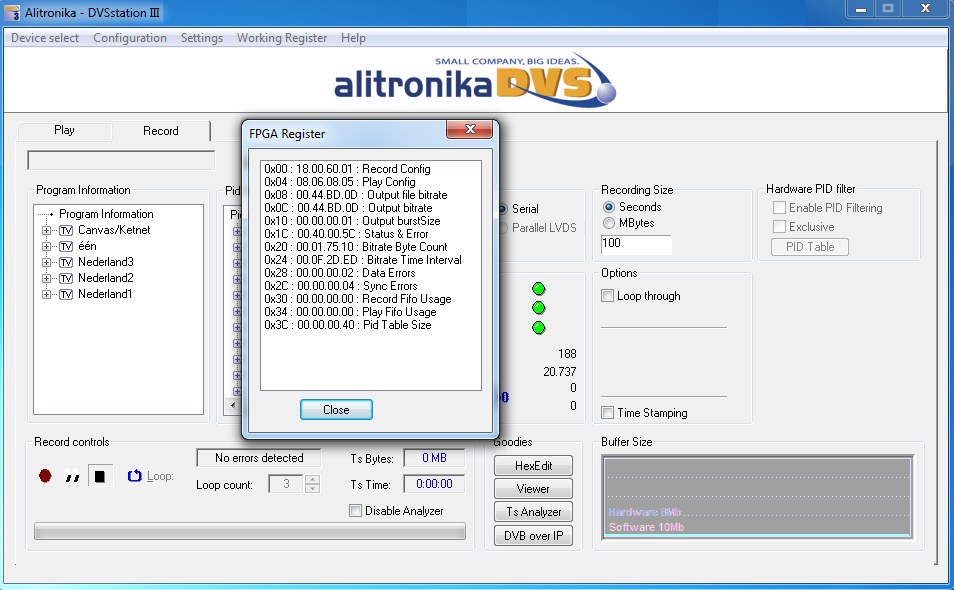

Hardware Working Regiters are accessable for monitoring

Among the "Goodies" are a Video Viewer

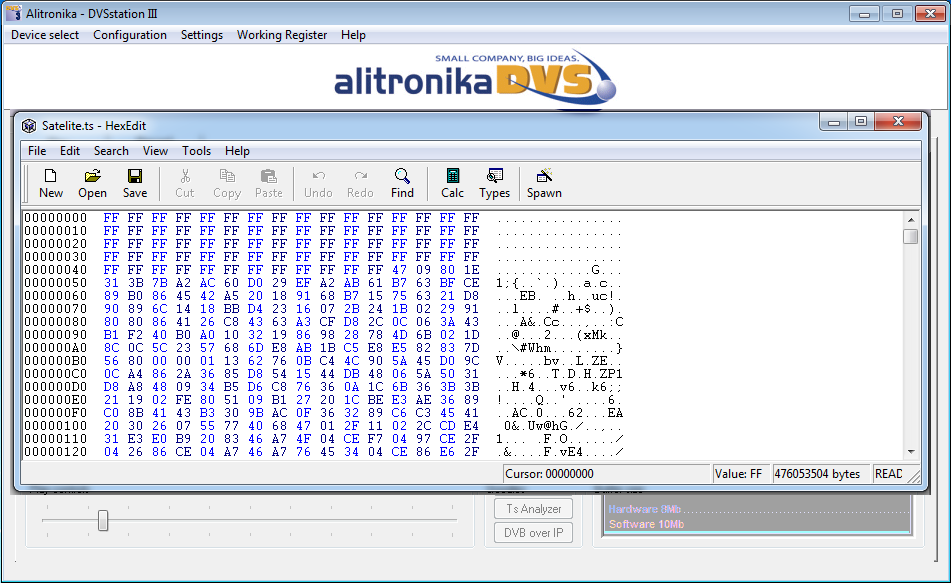

Hex Editor

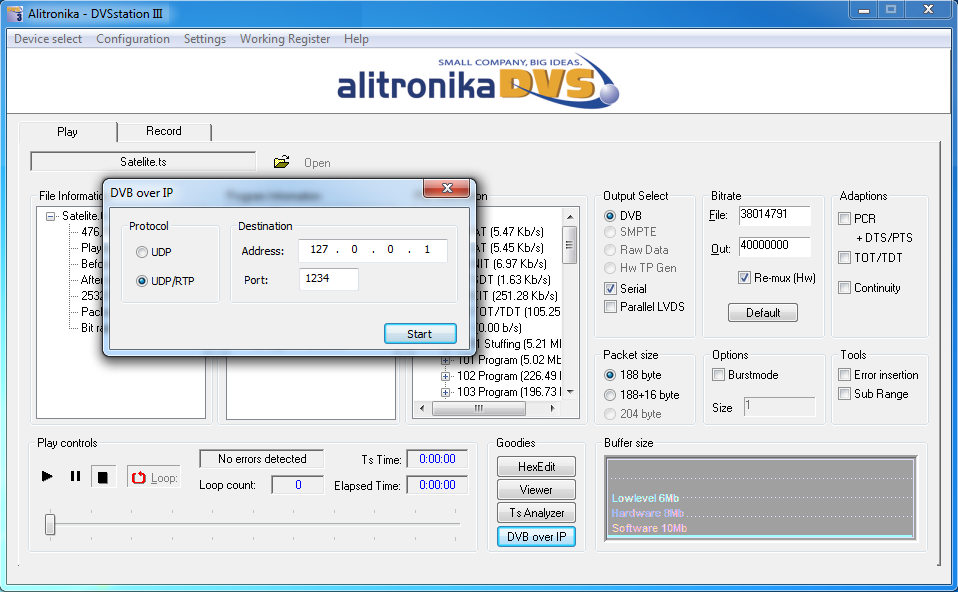

A DVB to IP Player/Converter

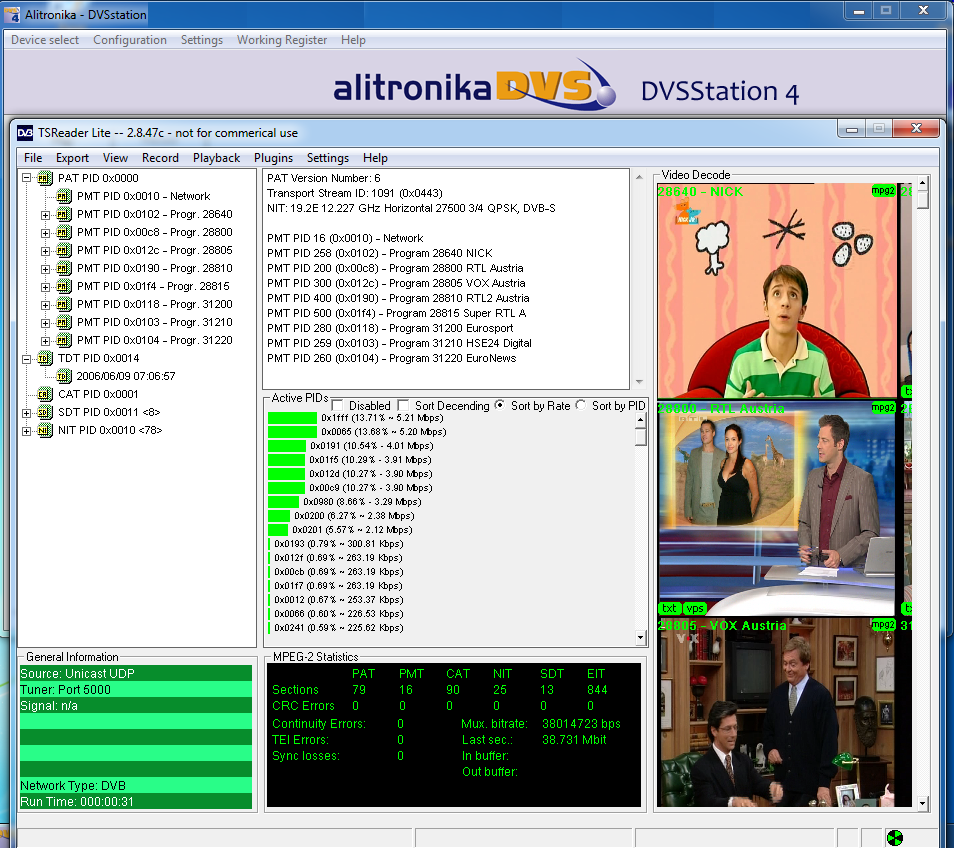

As well as the Integrated Quick TS Analyzer, TSReadersupport these devices.
