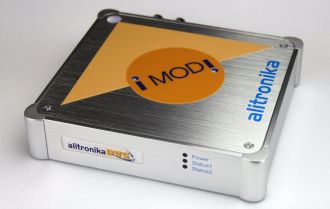

iMod
AT290USB

Bộ điều chế đa tiêu chuẩn
Bộ điều chế DVB-S2, DVB-S & DVB-DSNG
Bộ chuyển đổi nâng cấp VHF & UHF
Đầu ra IF & RF
Đầu vào DVB-ASI

Các tính năng tiêu chuẩn:

Bộ điều chế QPSK và bộ đổi tần số UHF, hỗ trợ DVB-S2, DVB-S & DVB-DSNG.

USB 2.0tốc độ cao

Windows XP, Vista, Windows 7 ( 64bit ) Drivers and SDK.

Đi kèm với Phần mềm ứng dụng của DVSStation4 Alitronika.

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.

Điều chế các tệp Luồng truyền tải từ Đĩa cứng.

Điều chế Luồng truyền tải từ nguồn bên ngoài thông qua đầu vào ASI.

Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC,
Vì vậy, không cần phải có một PC hiệu suất cao đắt tiền.

Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.
Đầu vào

Đầu vào DVB-ASI.
Đầu ra

Đầu ra RF.

Đầu ra IF.

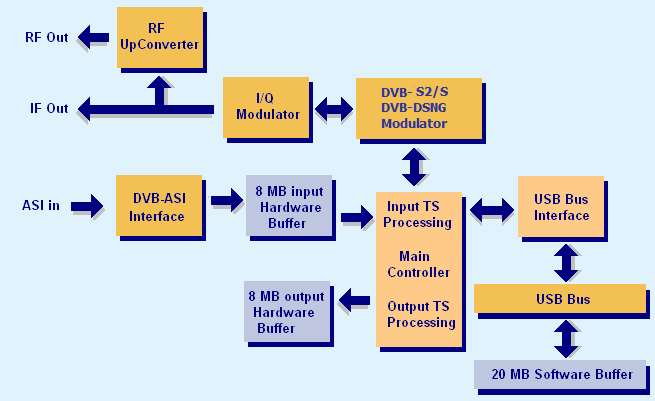

SƠ ĐỒ KHỐI:

AT290USB

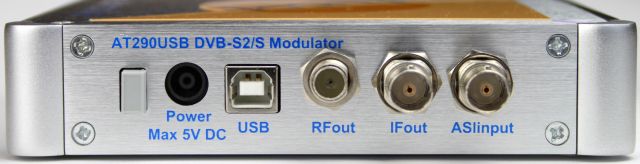

KẾT NỐI:

AT290USB

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT290USB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển cho R&D của máy thu DVB-S2 / S.

Cổng IP sang DVB.

Tạo luồng truyền tải DVB-S2 / S.

Bộ tạo tín hiệu QPSK độc lập để Kiểm tra & Xác thực..

Đầu ra DVB-S2 / S cho sản phẩm OEM.

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch:16 Mbytes.

Đầu nối IF:75 Ohms.

Tần số đầu ra IF:49-51 MHz hoặc 99-101MHz có thể điều chỉnh trong các bước 1Hz.

IF Công suất đầu ra trên băng thông: -10dBm.

Đầu nối RF:Loại F 75 Ohms.

Dải tần số đầu ra RF:950MHz đến 2150MHz.

Đầu ra RF Công suất trên băng thông:-10dBm đến -45dBm, có thể điều chỉnh trong các bước 0,5dB.

Chế độ DVB: DVB-S và DVB-S2.

Các chế độ quang phổ: đảo ngược và không đảo.
Chế độ DVB-S:

Hiệu suất alpha: 0.35.

Chế độ điều chế: QPSK.

Tỷ lệ mã FEC: 1/2, 2/3, 3/4, 5/6 và 7/8.

S+ Tốc độ ký hiệu: lên đến 45 MSymbols / s.

Tốc độ bit: lên đến 72,574 MBit / s.
Chế độ DVB-S2:

Hiệu suất alpha: 0.20, 0.25 và 0.35.

Chế độ điều chế: QPSK, 8SPK, 16APSK và 32APSK.

Tỷ lệ mã FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 và 9/10.

Tốc độ ký hiệu: lên đến 45 MSymbols / s.

Tốc độ bit: lên đến 200,385 MBit / s.
Chế độ DVB-DSNG:

Hiệu suất alpha: 0.20, 0.25 và 0.35.

Chế độ điều chế: 8SPK và QAM16.
Thông số DVB-ASI

Đầu nối đầu vào DVB-ASI:75 Ohms BNC.

DVB-ASI Suy hao hồi lưu đầu vào: 15dB.

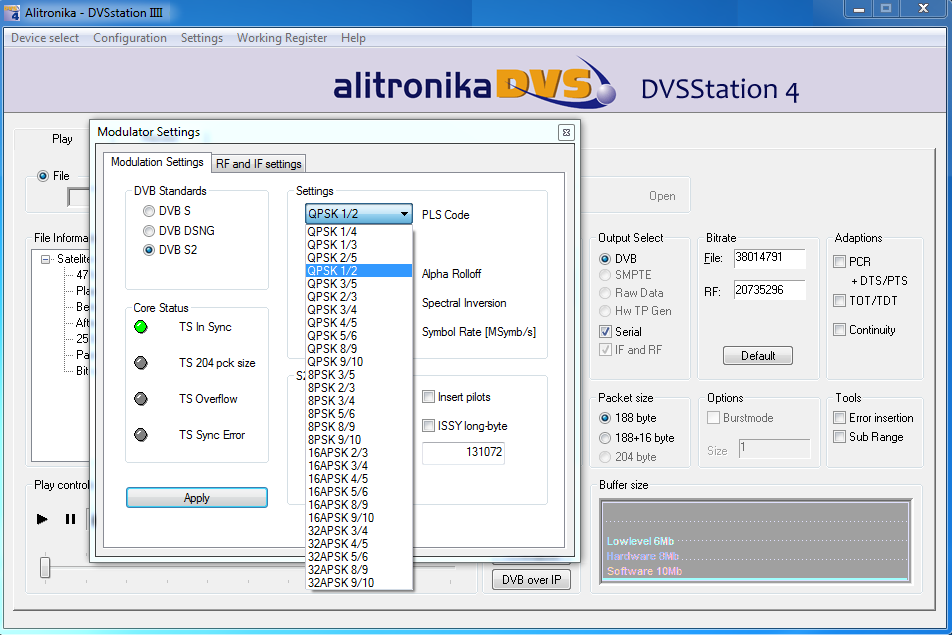

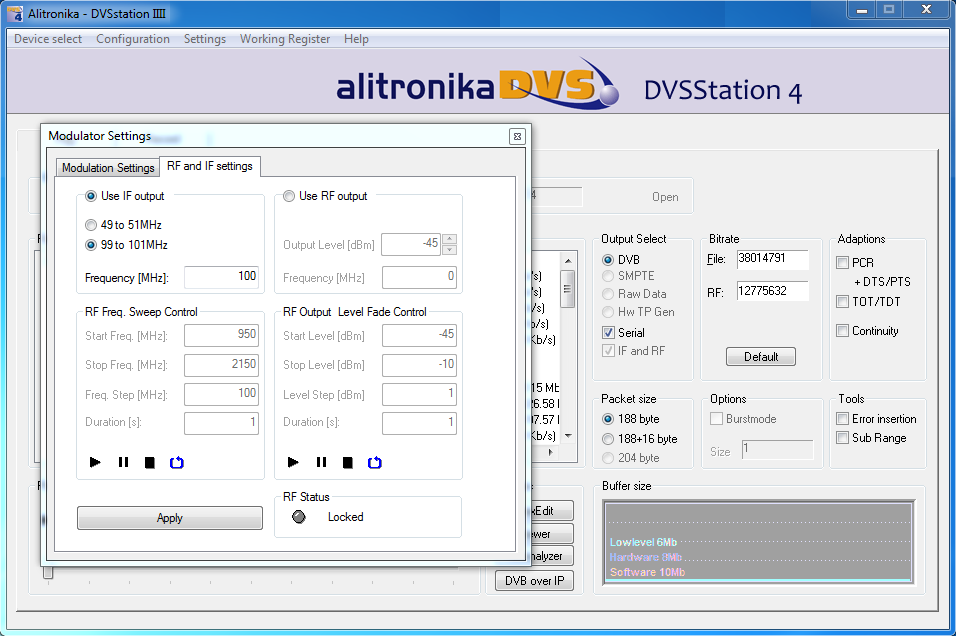

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

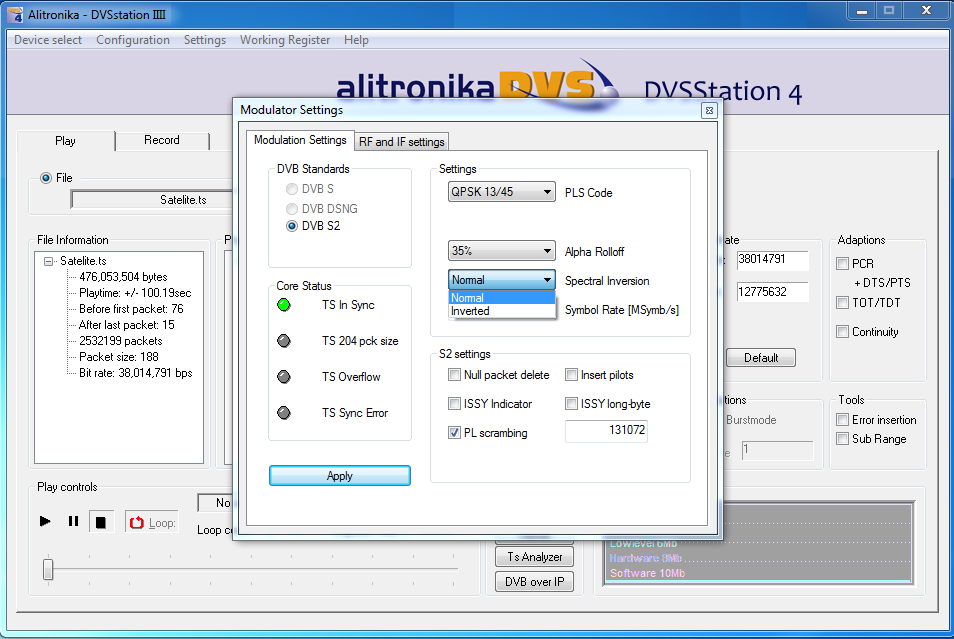

Play Screen=> In normal operating conditions
