AT290PCI

Bộ điều biến CHI PHÍ THẤP đa tiêu chuẩn
Bộ điều chếDVB-S2X, DVB-S2, DVB-S & DVB-DSNG
Đầu ra RF

Các tính năng tiêu chuẩn:

Bộ điều chế QPSK và bộ đổi tần số UHF, hỗ trợ DVB-S2 & DVB-S.

PCI 2.2, 32 bit, 33/66MHz 3.3V.

Bus Master DMA, Giao thức phân tán / tập hợp giao diện.

Trình điều khiển Windows XP, Vista, Windows 7 (64bit) + Trình điều khiển SDK & Linux.

Đi kèm với Phần mềm ứng dụng của DVSStation4 Alitronika.

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.

Điều chế các tệp Luồng truyền tải từ Đĩa cứng.

Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC,
Vì vậy, không cần phải có một PC hiệu suất cao đắt tiền.

Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.

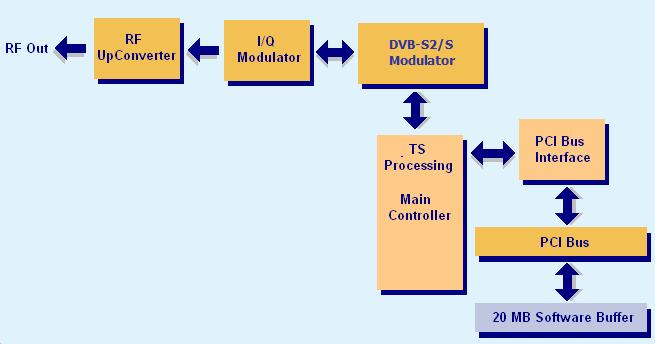

SƠ ĐỒ KHỐI:

AT290PCI

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT290PCI là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển cho R&D của máy thu DVB-S2 / S.

Cổng IP sang DVB.

Tạo luồng truyền tải DVB-S2 / S.

Bộ tạo tín hiệu QPSK độc lập để Kiểm tra & Xác thực.

Trình diễn và Triển lãm Thương mại.

Đầu ra DVB-S2 / S cho sản phẩm OEM.

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch:8 Mbytes.

Đầu nối RF:Loại F 75 Ohms.

Dải tần số đầu ra RF: 950MHz đến 2150MHz.

Đầu ra RF Công suất trên băng thông:-10dBm đến -45dBm, có thể điều chỉnh trong các bước 0,5dB.

Chế độ DVB: DVB-S và DVB-S2.

Các chế độ quang phổ: đảo ngược và không đảo.
Chế độ DVB-S:

Hiệu suất alpha: 0.35.

Chế độ điều chế: QPSK.

Tỷ lệ mã FEC: 1/2, 2/3, 3/4, 5/6 và 7/8.

Tốc độ ký hiệu: lên đến 45 MSymbols / s.

Tốc độ bit: lên đến 72,574 MBit / s.
Chế độ DVB-S2 & DVB-S2X:

Hiệu suất alpha: 0.20, 0.25 và 0.35.

Chế độ điều chế: QPSK, 8SPK, 16APSK và 32APSK.

Tỷ lệ mã FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10.

Tốc độ ký hiệu: lên đến 45 MSymbols / s.

Tốc độ bit: lên đến 200,385 MBit / s.

Kích thước WxL: 107mmx175mm.

Phần mềm ứng dụng:

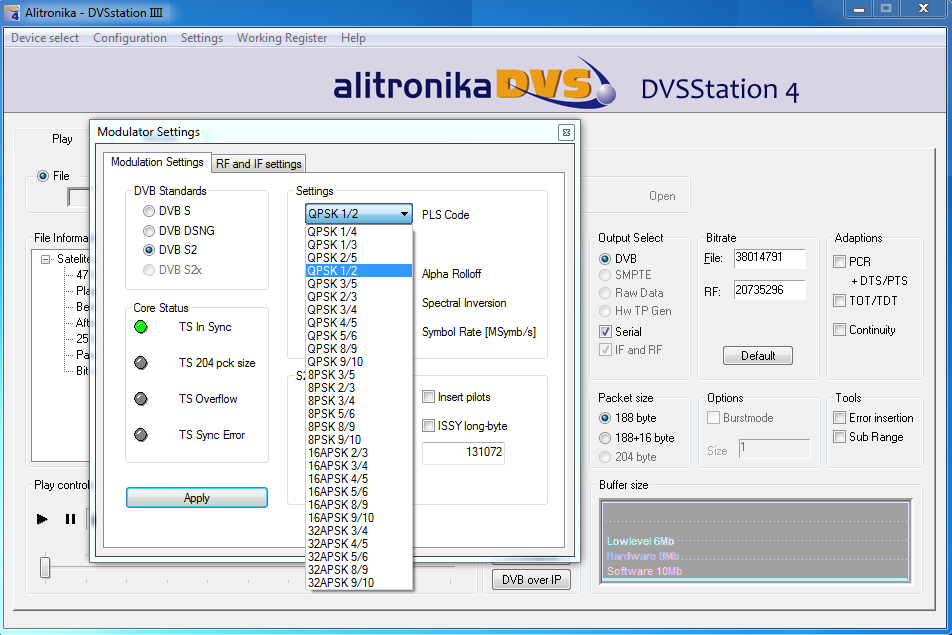

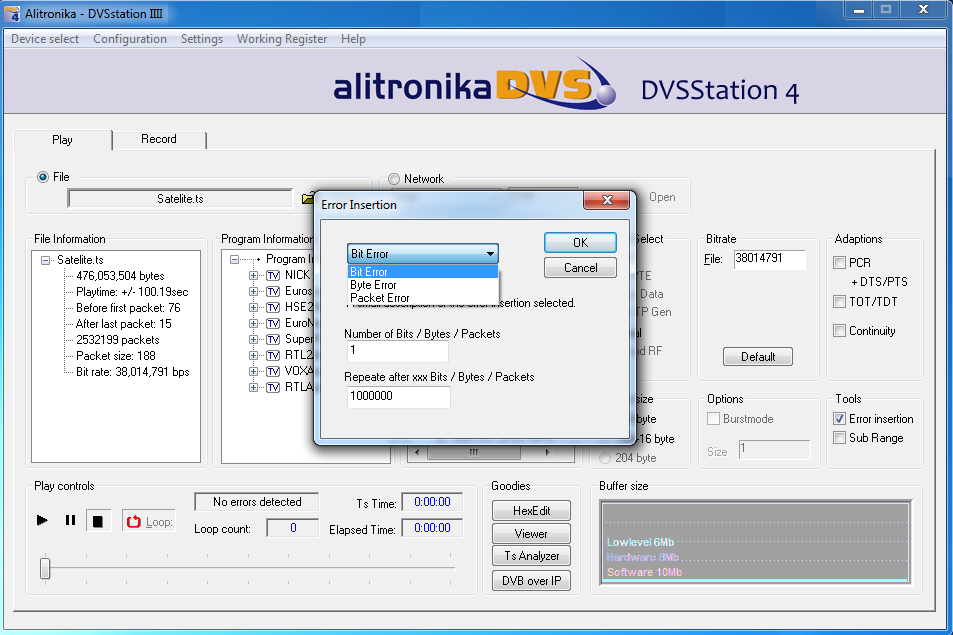

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

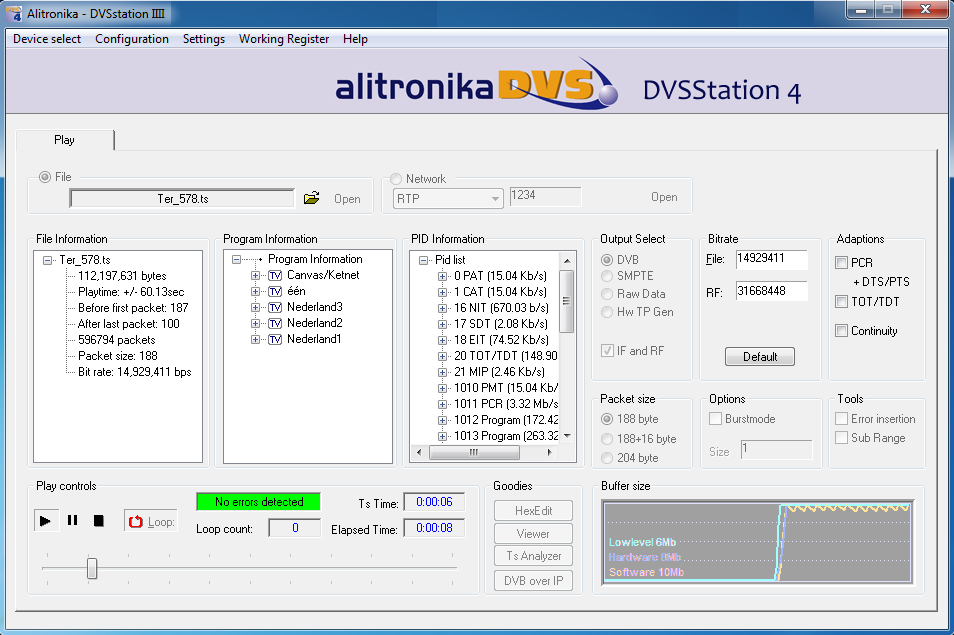

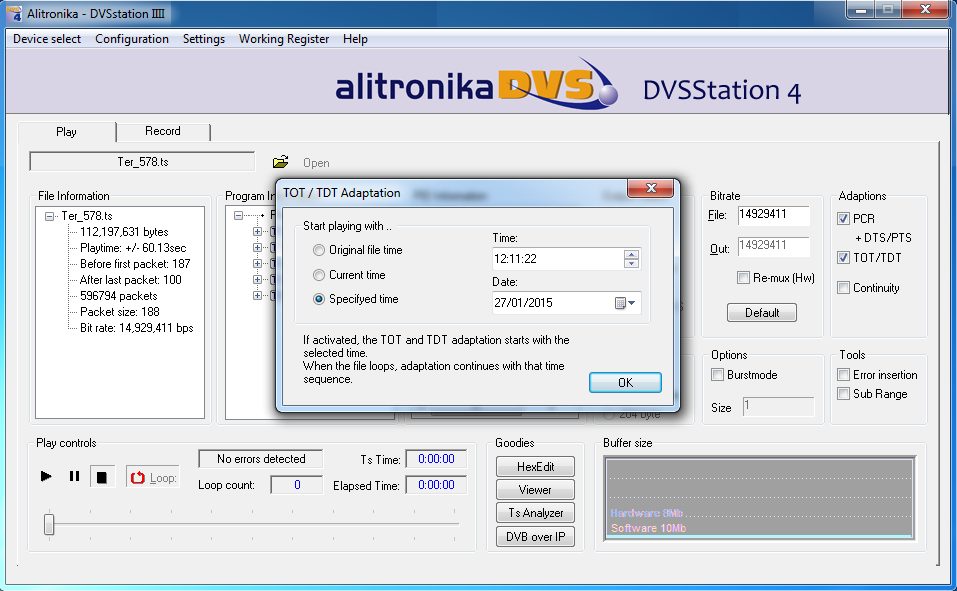

Play Screen=> In normal operating conditions
