AT2900PCI

Bộ điều chế đa tiêu chuẩn
Bộ điều chế DVB-S2X, DVB-S2, DVB-S & DVB-DSNG
Bộ chuyển đổi nâng cấp VHF & UHF
Đầu ra IF & RF
Đầu vào và đầu ra DVB-ASI
Đầu vào DVB-SPI

Các tính năng tiêu chuẩn:

Bộ điều chế QPSK và bộ đổi tần số UHF, hỗ trợ DVB-S2, DVB-S & DVB-DSNG.

PCI 2.2, 32 bit, 33/66MHz 3.3V.

Bus Master DMA, Giao thức phân tán / tập hợp giao diện.

Trình điều khiển Windows XP, Vista, Windows 7 (64bit) + Trình điều khiển SDK & Linux..

Đi kèm với Phần mềm ứng dụng của DVSStation4 Alitronika.

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.

Điều chế các tệp Luồng truyền tải từ Đĩa cứng.
Điều chế Luồng truyền tải từ nguồn bên ngoài thông qua đầu vào ASI hoặc SPI.

Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC,
Vì vậy, không cần một PC hiệu suất cao đắt tiền.

Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.
Đầu vào

Đầu vào DVB-ASI.

Đầu vào DVB-SPI.
Đầu ra

Đầu ra RF.

Đầu ra IF.

Đầu ra DVB-ASI để theo dõi tệp TS đã điều chế.

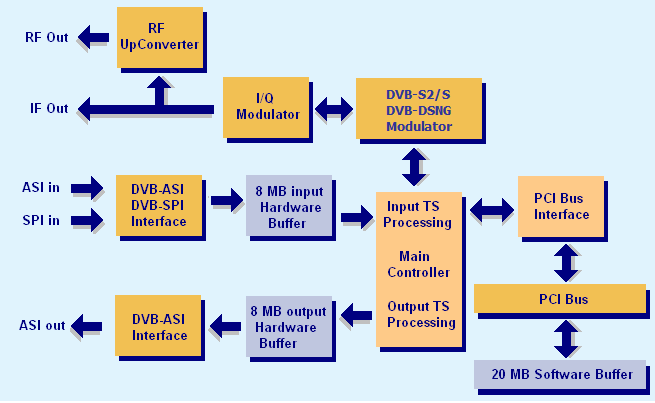

SƠ ĐỒ KHỐI:

AT2900PCI

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT2900PCI là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển cho R&D của máy thu DVB-S2 / S.

Cổng IP sang DVB.

Tạo luồng truyền tải DVB-S2 / S.

Bộ tạo tín hiệu QPSK độc lập để Kiểm tra & Xác thực.

Trình diễn và Triển lãm Thương mại.

Đầu ra DVB-S2 / S cho sản phẩm OEM.

THÔNG SỐ KỸ THUẬT:

Bộ đệm trên bo mạch:16 Mbytes.

Đầu nối IF:75Ohms BNC.

Tần số đầu ra IF:49-51 MHz hoặc 99-101MHz có thể điều chỉnh trong các bước 1Hz.

Công suất đầu ra IF trên băng thông: -10dBm.

Đầu nối RF:75 Ohms F-Type.

Dải tần số đầu ra RF:950MHz đến 2150MHz.

Công suất đầu ra RF trên băng thông:-10dBm đến -45dBm, có thể điều chỉnh trong các bước 0,5dB.

Chế độ DVB: DVB-S2 và DVB-S.

Các chế độ quang phổ: đảo ngược và không đảo.
Chế độ DVB-S:

Hiệu suất alpha: 0.35.

Chế độ điều chế:QPSK.

Tỷ lệ mã FEC: 1/2, 2/3, 3/4, 5/6 and 7/8.

Tốc độ ký hiệu:lên đến 45 MSymbols / s.

Tốc độ bit: lên đến 72.574 MBit/s.
Chế độ DVB-S2 & DVB-S2X:

Hiệu suất alpha: 0.20, 0.25 và 0.35.

Chế độ điều chế:QPSK, 8SPK, 16APSK và 32APSK.

Tỷ lệ mã FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 và 9/10.

Tốc độ ký hiệu:lên đến 45 MSymbols / s.

Tốc độ bit:lên đến 200.385 MBit/s.
Chế độ DVB-DSNG:

Hiệu suất alpha: 0.20, 0.25 và 0.35.

Chế độ điều chế:8SPK và QAM16.

Đầu nối đầu vào / đầu ra :75 Ohms BNC.

Đầu ra DVB-ASI Mức tín hiệu:1.0Vp-p nominal.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

DVB-ASI Suy hao hồi lưu đầu vào: 15dB.

Đầu nối DVB-SPI: 25-pin sub-D.

Mức đầu vào DVB-SPI: LVDS.

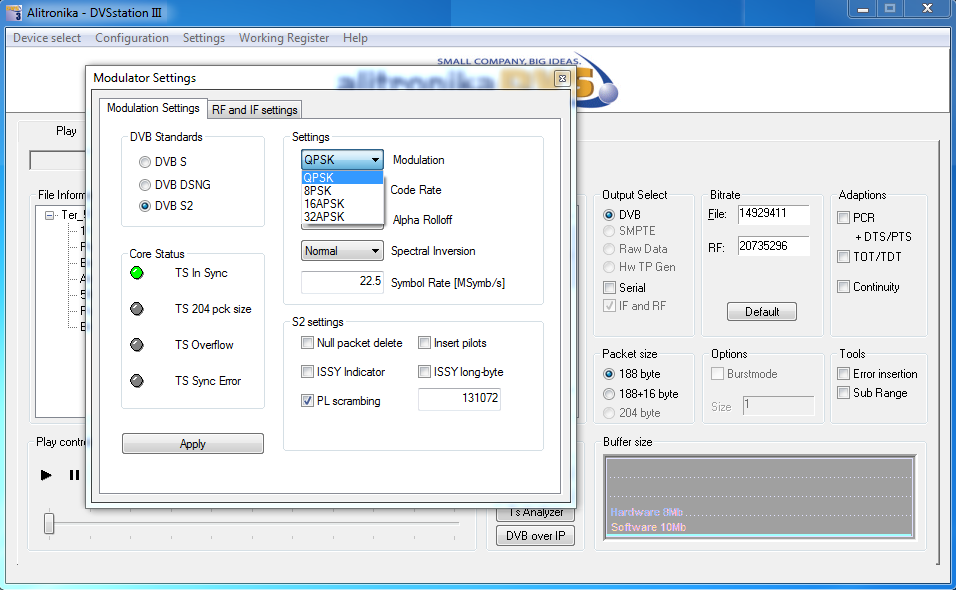

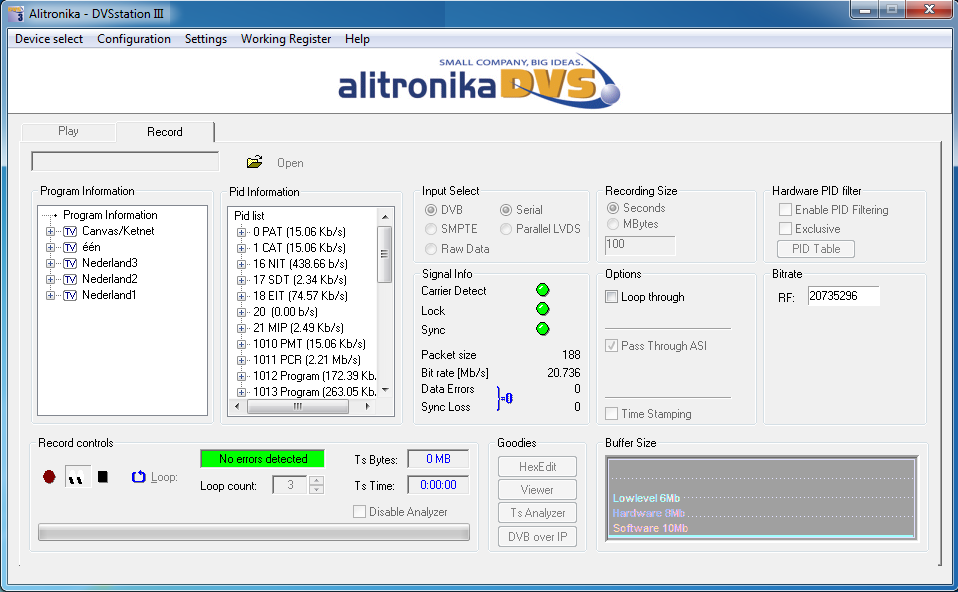

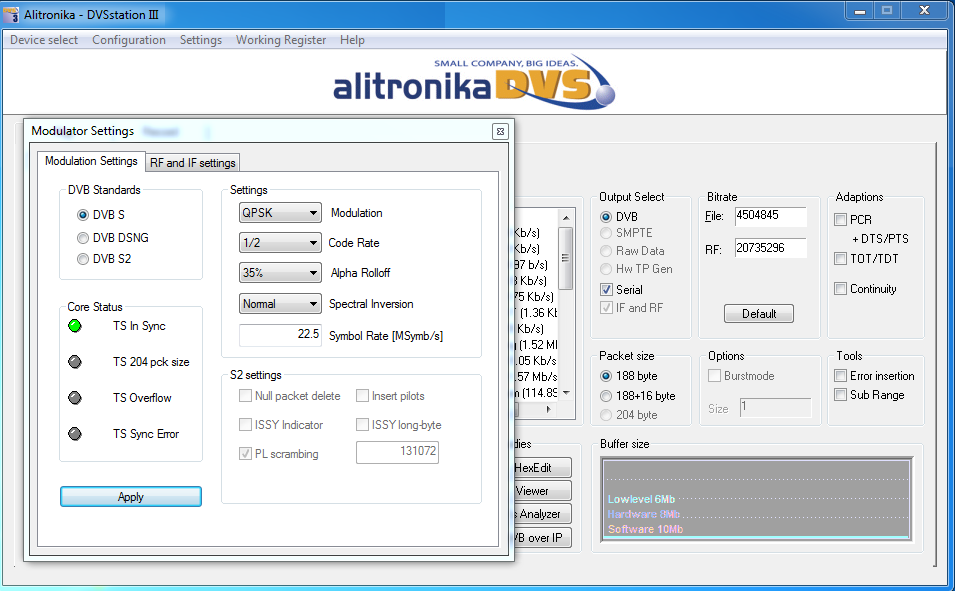

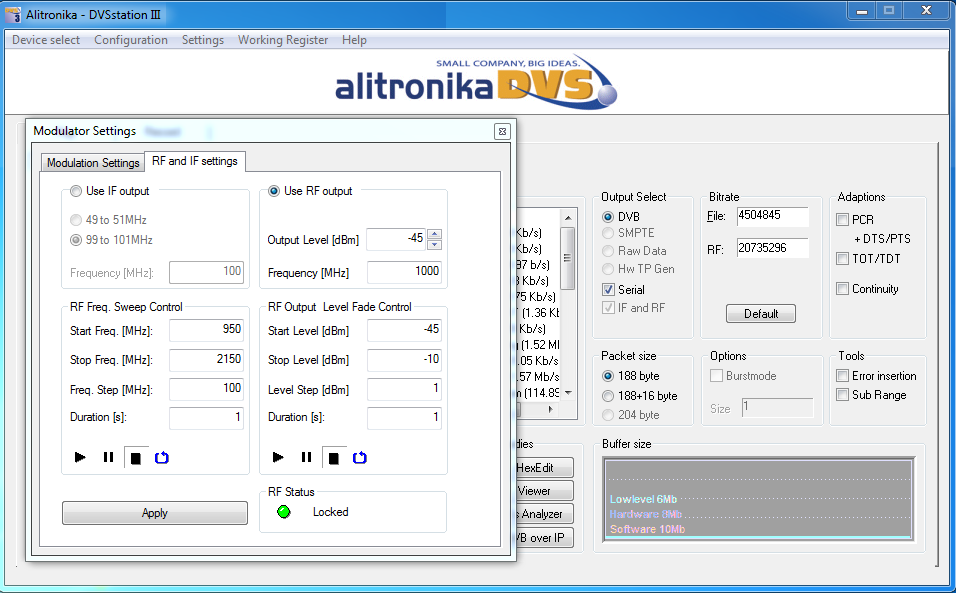

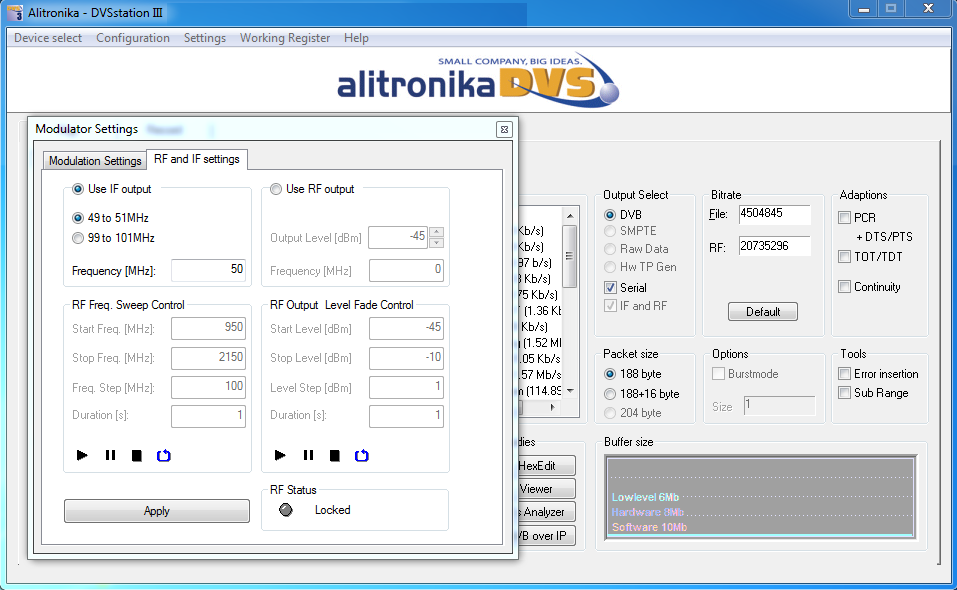

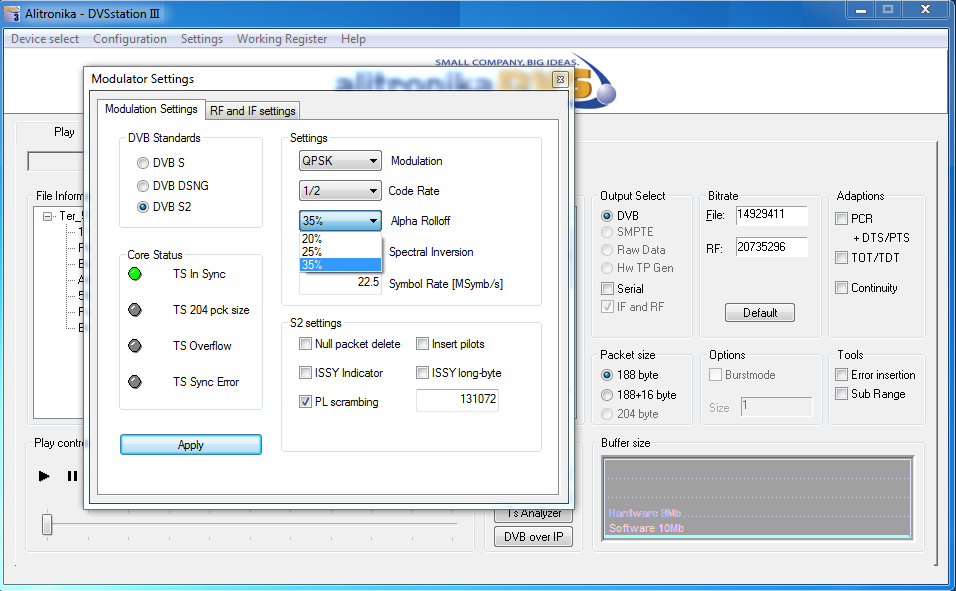

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào

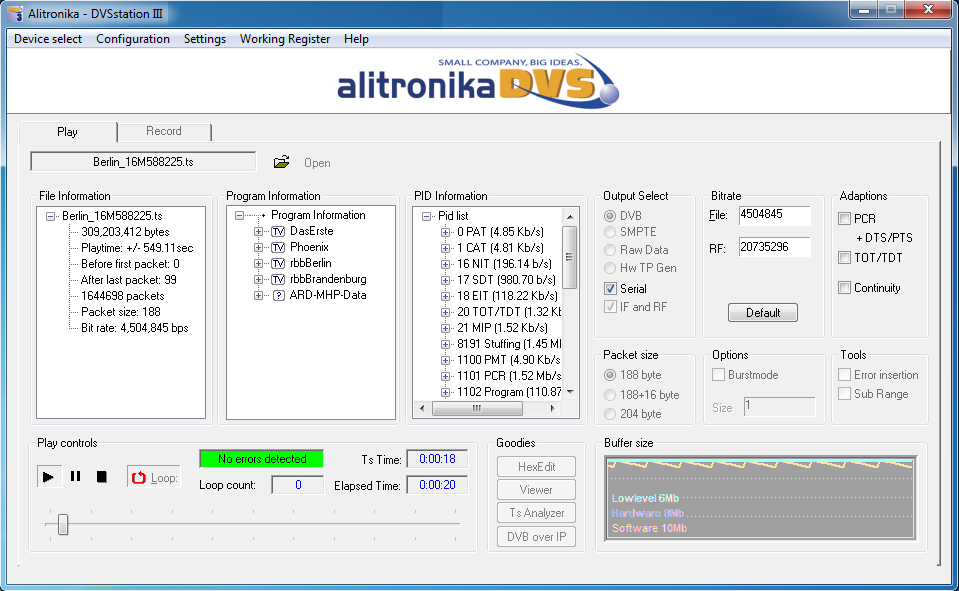

Play Screen=> In normal operating conditions
