AT2780USB

Bộ điều chế đa tiêu chuẩn
Bộ chuyển đổi DVB-T2/T/H/C ( QAM-A/B/C ) & ATSC 8-VSB
Bộ chuyển đổi nâng cấp VHF & UHF
Đầu ra IF & RF
Đầu vào và đầu ra DVB-ASI
Đầu vào DVB-SPI

Các tính năng tiêu chuẩn:

Kết hợp COFDM, QAM & ATSC Modulator với VHF & UHF Upconverter

USB 2.0 tốc độ cao

Trình điều khiển Windows XP, Vista, Windows 7 (64bit) + Trình điều khiển SDK & Linux..

Đi kèm với Phần mềm ứng dụng của DVSStation3 Alitronika.

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.

Điều chế các tệp Luồng truyền tải từ Đĩa cứng.

Điều chế Dòng truyền tải từ các đầu vào ASI hoặc SPI.

Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC,
Vì vậy, không cần phải có một PC hiệu suất cao đắt tiền.

Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.

Tốc độ bit:
- DVB-T/H : 4.98 MB/s đến 31.67 MB/S.
- DVB-C : 14 MB/s đến 65 MB/S.
- ATSC : 10.76 MBaud đến 19.30 MBaud.
Đầu vào

Đầu vào DVB-ASI.

Đầu vào DVB-SPI.
Đầu ra

Đầu ra RF.

Đầu ra IF.

Đầu ra DVB-ASI để theo dõi tệp TS đã điều chế.

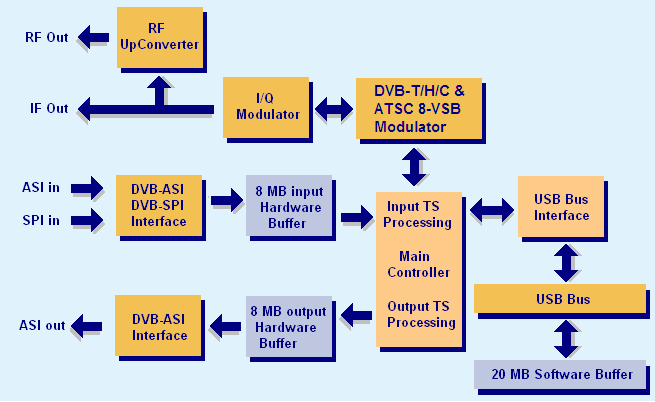

SƠ ĐỒI KHỐI:

AT2780USB

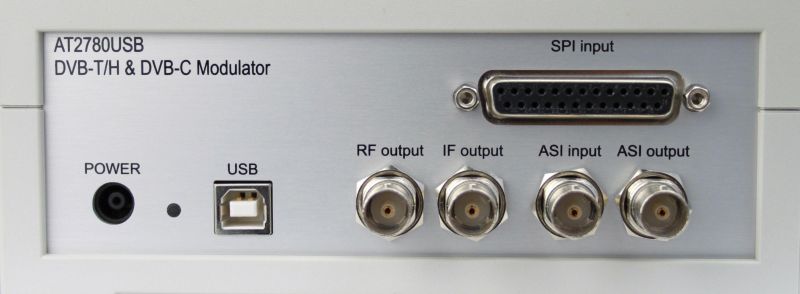

KẾT NỐI:

AT2780USB

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT2780USB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển cho R&D của máy thu DVB-T / H / C.

chuyển cổng IP sang DVB.

Tạo dòng truyền tải DVB-T / H / C & ATCS.

Bộ tạo tín hiệu COFDM (Mặt đất), QAM (Truyền hình cáp) & ATSC độc lập để Kiểm tra & Xác thực.

Trình diễn và Triển lãm Thương mại.

Đầu ra DVB-T / H / C & ATSC cho sản phẩm OEM.

THÔNG SỐ KỸ THUẬT:

Thông số chung.

Bộ đệm trên bo mạch:16 Mbytes.

Đầu nối IF:75 Ohms BNC.

Tần số đầu ra IF:35-37 MHz hoặc 69-71MHz có thể điều chỉnh trong các bước 1Hz.

Đầu nối RF:75 Ohms BNC.

Dải tần số đầu ra RF:50MHz đến 1000MHz.

Công suất đầu ra RF trên băng thông:+ 2dBm đến -35dBm, có thể điều chỉnh trong các bước 0,5dB.
Thông số kỹ thuật DVB-T / H.

Băng thông kênh: 5MHz, 6MHz, 7MHz, 8MHz.

Phổ COFDM (kích thước FFT):sóng mang 2k, 4k và 8k không phân cấp.

Tiêu chuẩn: COFDM theo EN 300 744.

Chế độ điều chế:QPSK, 16QAM và 64QAM.

Chế độ khoảng thời gian bảo vệ:1/32, 1/16, 1/8 và 1/4.

Tỷ lệ mã FEC:1/2, 2/3, 3/4,5/6, 7/8.

Tốc độ bit TS:24Mbps đến 32Mbps.

chế độ quang phổ: Cả ngược và không ngược.
Thông số kỹ thuật DVB-C.

Băng thông kênh: 6MHz, 8MHz.

Tiêu chuẩn:QAM theo EN 300 744.

Chế độ điều chế:16QAM, 32QAM, 64QAM, 128QAM và 256QAM.
Thông số kỹ thuật ATSC 8-VSB.
Băng thông kênh:6MHz.
Tiêu chuẩn:A/53 8-VSB.
Thông số DVB-ASI/SPI.

Đầu nối đầu vào / đầu ra DVB-ASI:75 Ohms BNC.

Đầu ra DVB-ASI Mức tín hiệu:1.0Vp-p nominal.

Đồng hồ đầu ra DVB-ASI: 270 MHz.

DVB-ASI Suy hao hồi lưu đầu vào: 15dB.

Tốc độ bit đầu ra DVB-ASI:0 đến 214Mbit / s (lên đến tốc độ bit tối đa cho phép đối với điều chế DVB-T / H / C, ATSC).

Đầu nối DVB-SPI Connector: 25-pin sub-D.

Mức đầu vào DVB-SPI: LVDS.

Tốc độ bit đầu vào DVB-SPI:0 đến 108 Mbit / s (lên đến tốc độ bit tối đa cho phép đối với điều chế DVB-T / H / C, ATSC).

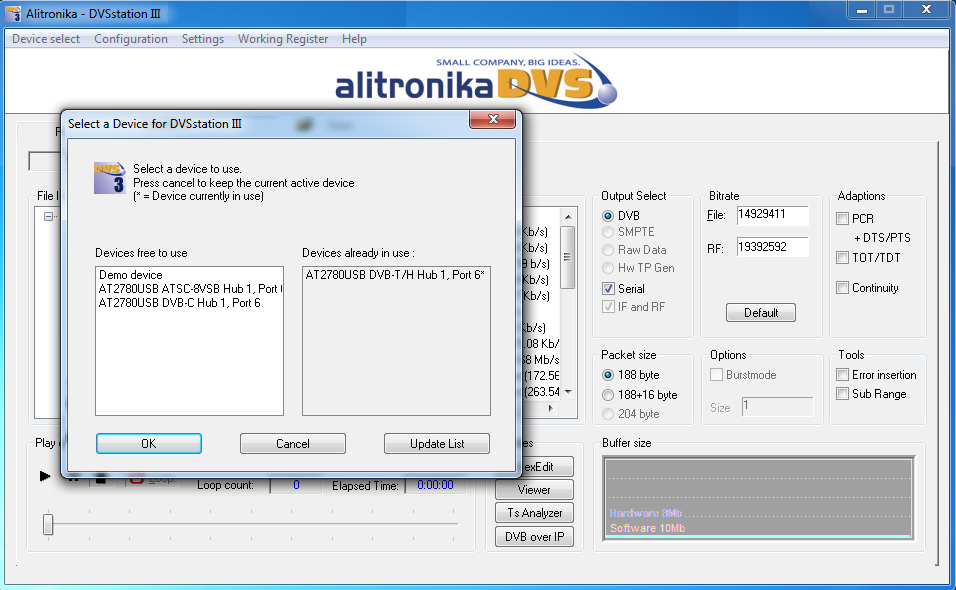

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

Play Screen=> In normal operating conditions
