AT240IP

Bộ phát,ghi và chuyển đổi MPEG2 TS .TS-over-IP.
4 đầu vào / đầu ra DVB-ASI độc lập
Bộ phát & Bộ thu DVB-IP
Truyền tín hiệu ASI qua mạng LAN, WAN hoặc Internet

Pro-MPEG Code Of Practice #3(COP3) forward error correction (FEC)

CÁC TÍNH NĂNG TIÊU CHUẨN

Full Duplex Đầu ghi / ghi DVB-ASI Full Duplex & Bộ chuyển đổi DVB-ASI sang IP & IP sang DVB-ASI

Chuyển đổi luồng truyền tải HD và SD MPEG-2 hoặc H.264 / MPEG-4 AVC từ DVB-ASI sang IP trong thời gian thực.

Nhận các luồng truyền tải HD và SD MPEG-2 hoặc H.264 / MPEG-4 AVC qua mạng Giao thức Internet (IP) dựa trên Ethernet và chuyển đổi chúng sang DVB-ASI.

2 phiên bản :
Version 1 : Phiên bản 1: 4x đầu vào DVB-ASI & 1 đầu vào / đầu ra một GigE IP
Version 2 : Phiên bản 2: 2x đầu vào DVB-ASI, 2x đầu ra DVB-ASI và 1 đầu vào / đầu ra một GigE IP.

Phần mềm dựa trên web cũng như DVSStationIP, đầu ghi & trình phát IP TS.

DVSStationIP chạy trên Windows XP, Vista, Windows 7 (64bit).

Hỗ trợ DVB Theo Tiêu chuẩnA1010 Rev1 và EN50083.

Hỗ trợ kích thước gói 188 & 204 byte hoặc kích thước gói tin tùy ý

Quản lý cấu hình từ xa dựa trên Web và nâng cấp chương trình cơ sở từ xa.

Cài đặt cấu hình đã lưu. Không cần cấu hình lại sau khi khởi động lại hệ thống.

Một giải pháp thay thế cho các liên kết vệ tinh chuyên dụng - kết nối thiết bị video kỹ thuật số với mạng máy tính.
IP
Đóng gói dữ liệu TS cho Ethernet sử dụng IP và Giao thức dữ liệu người dùng (UDP), với đóng gói Giao thức truyền Rtải thời gian thực (RTP) và COP3 FEC.
Phần cứng chuyên dụng thực hiện đóng gói, giúp tối đa hóa thông lượng và giảm thiểu độ trễ.
Thiết bị có thể chấp nhận lưu lượng từ mạng Ethernet và khôi phục dữ liệu TS. Đối với dữ liệu được đóng gói RTP
thiết bị kết hợp bộ đệm để hấp thụ rung động mạng và sửa lỗi cho việc sắp xếp lại gói và sao chép gói.
Phục hồi gói bị mất dựa trên COP3 FEC có sẵn
Đối với nhiều giao diện TS, AT240IP, ánh xạ riêng từng giao diện đến một ổ cắm UDP / IP cụ thể (sự kết hợp của địa chỉ IP và cổng UDP).
Tất cả các tham số đóng gói khác cũng có thể được cấu hình riêng cho mỗi TS.
Input & Output
IP Tốc độ tối đa lên đến 214 Mbps trên mỗi kênh ASI
Chỉnh sửa chập chờn mạng
Hỗ trợ đầu ra ASI tốc độ bit không đổi
Chỉ định địa chỉ IP từ máy chủ DHCP và địa chỉ IP tĩnh.
Địa chỉ IP cũng có thể được cấu hình thông qua giao diện web.
Cấu hình cho Time To Live (TTL) cho Multicast.
Input
Cân bằng cáp tự động lên đến 350m
Hỗ trợ tín hiệu ASI Đúng hoặc Đảo ngược
Phát hiện nhà cung cấp và khóa
Đồng bộ hóa, phát hiện lỗi & vi phạm mã
Hỗ trợ cả dữ liệu TS đa chương trình (MPTS) và TS đơn chương trình (SPTS).
Output
PCR, hiệu chỉnh bộ đếm liên tục.
chỉnh sửa ngày và giờ gói tin..

SƠ ĐỒ HỆ THỐNG:

AT240IP the Key to the Cloud

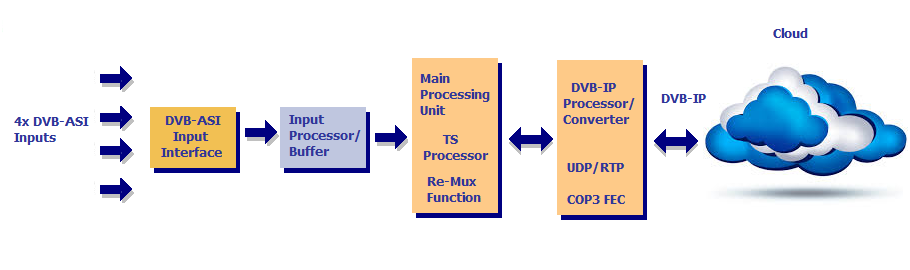

Version1 => 4x DVB-ASI inputs

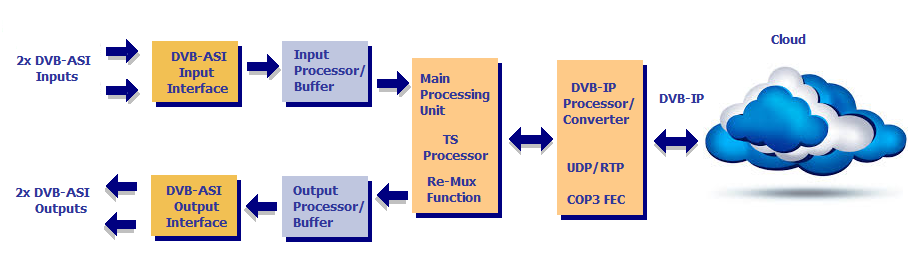

Version2 => 2x DVB-ASI inputs & 2x DVB-ASI Outputs

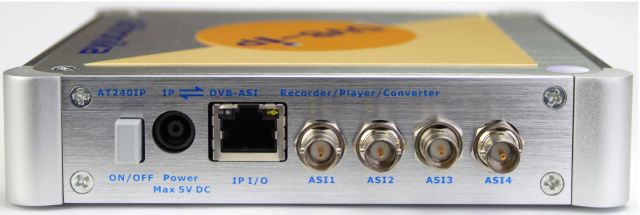

CỔNG KẾT NỐI:

ỨNG DỤNG:
Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, người có nhu cầu và OEMs
AT240IP là một giải pháp lý tưởng cho một số ứng dụng như:
Công cụ phát triển.
Cổng DVB sang IP.
Giao diện đa năng cho ghi, phát và xử lý luồng truyền tải video kỹ thuật số hoặc MPEG-II.
Video trên máy chủ yêu cầu.
Trình tạo kiểm tra luồng vận chuyển.
Phầm mềm dựa trên Bộ mã hóa và giải mã MPEGII.
Liên kết từ Studio đến Máy phát
ENG (Thu thập tin tức điện tử) - Truyền phát nội dung đến và từ các địa điểm từ xa.
Hệ thống cáp Đầu vào ASI.
Đào tạo từ xa / Đào tạo doanh nghiệp.
Chuyển đổi ASI từ bộ mã hóa sang IP hoặc ngược lại.
THỐNG SỐ KỸ THUẬT:
HỖ TRỢ QUY TRÌNH:
DVB-IP:
Đóng góiEthernet: IEEE 802.2 SNAP, Eth.
Đóng gói: UDP or RTP
IP Hỗ trợ: IPv4
Chỉ định địa chỉ IP: DHCP, liên kết cục bộ hoặc tĩnh
Hỗ trợ đa hướng: IGMPv2
Tỷ lệ ngày: 100/1000
Cổng GigE Lớp vật lý: IEEE 802.3a
Đầu nối cổng GigE: RJ-45 với đèn LED
FEC: Quy tắc thực hành Pro-MPEG # 3 (COP3)
Độ trễ TSoIP đến ASI: Dưới 1ms
Phạm vi dung sai jitter: 1 .. 500ms
DVB-ASI:
Cổng DVB-ASI Lớp vật lý: EN50083-9
Đầu nối DVB-ASI: 75 Ohms Mini BNC.
Suy hao hồi lưu đầu vào: >15 dB.
Mức tín hiệu đầu vào: 800 mV +/- 10%
Mức tín hiệu đầu ra: 1.0Vp-p nominal.
Tốc độ bit đầu vào / đầu ra DVB-ASI: 0 to 214 Mbit/s.
Đồng hồ đầu ra DVB-ASI: 270 MHz.
PHẦN MỀM ỨNG DỤNG:
DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

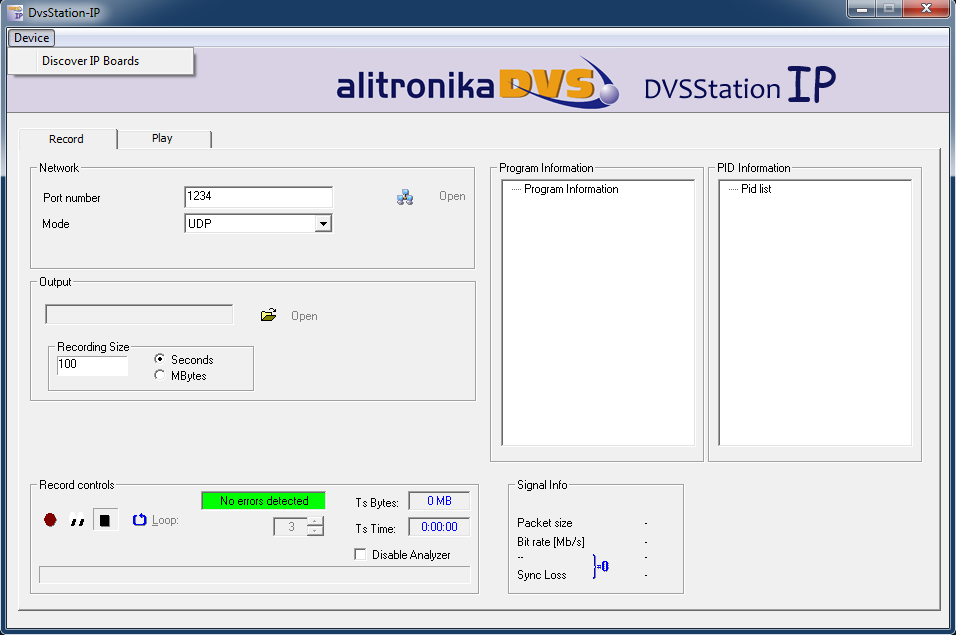

Using the"Discover" function of DVSStationIP, the device is located

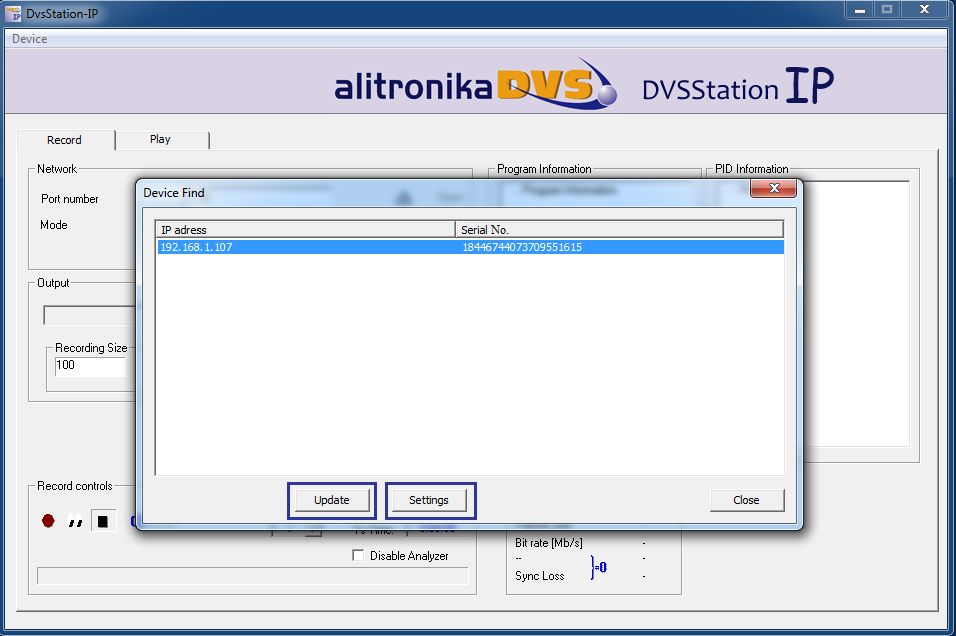

Two options, "Update" the device's Firmware or go to "Settings"

Updating the device's Firmware takes a few seconds

Play Screen - Select the device's IP address & send Transport Streams to it

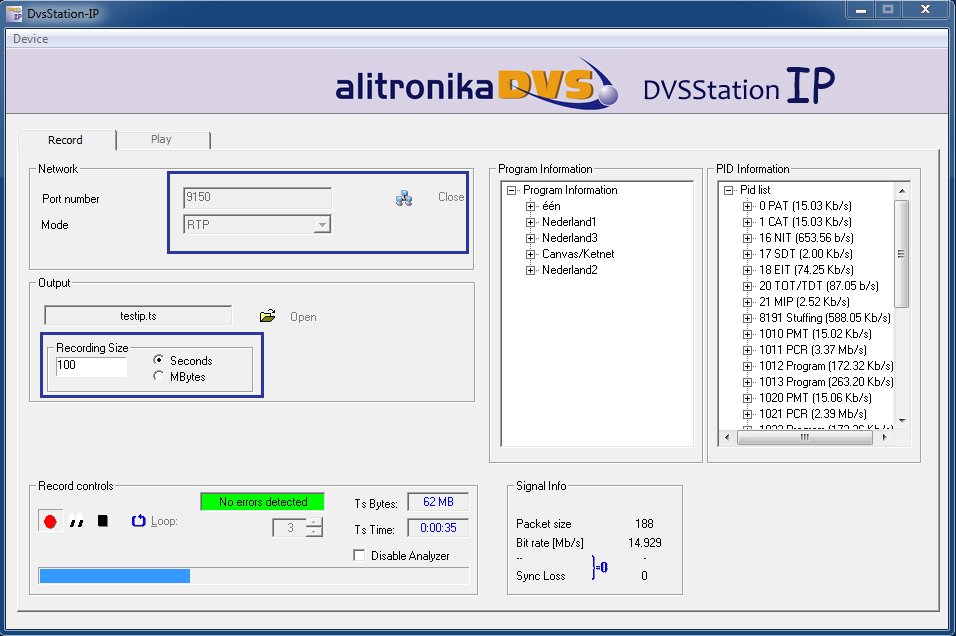

Record Screen - Or Receive & Record Transport Streams from it

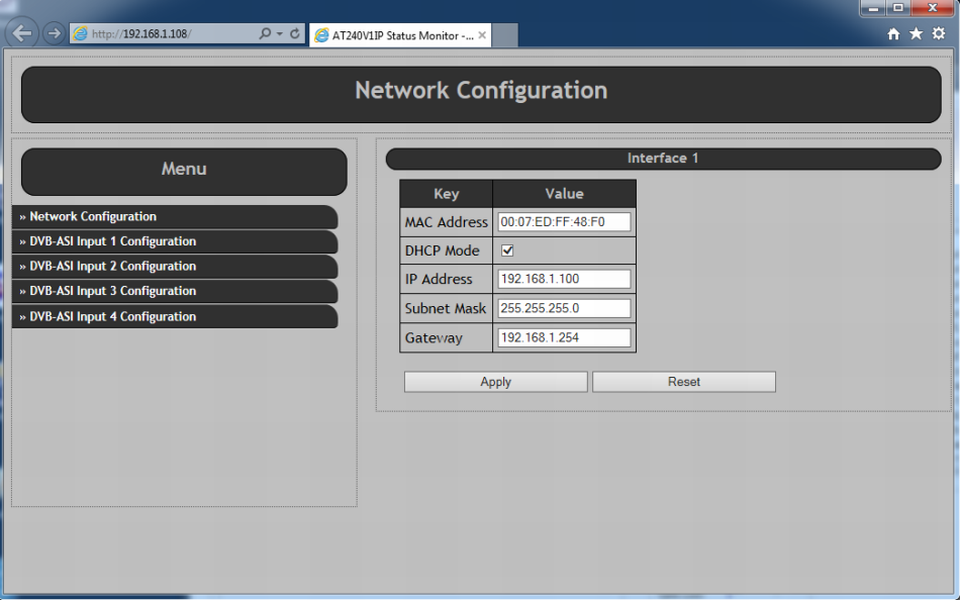

The AT240IP Version1 Web application Main Screen

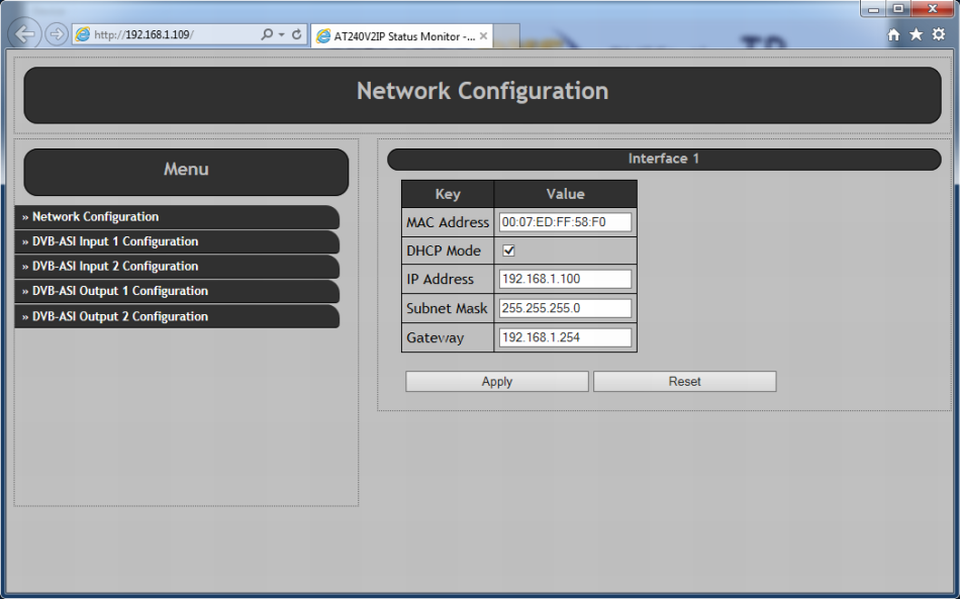

The AT240IP Version2 Web application Main Screen

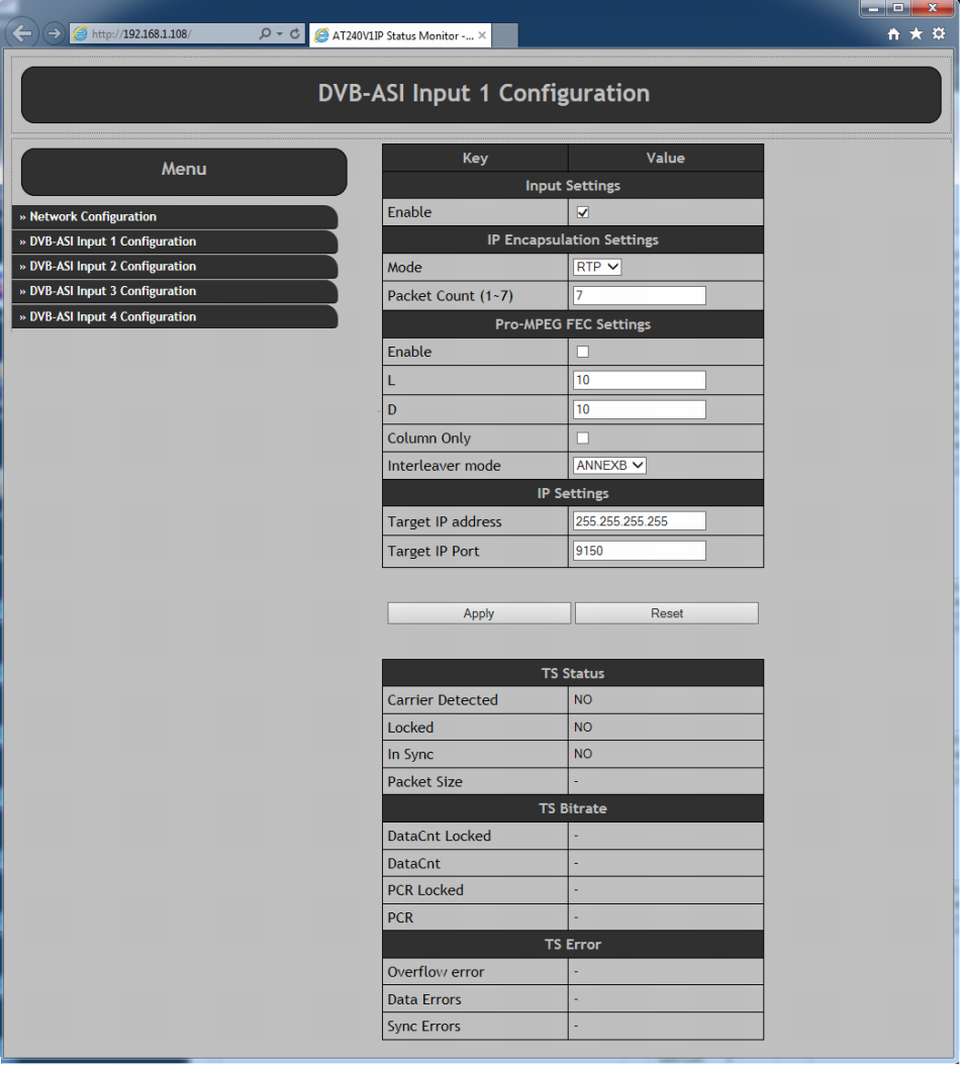

DVB-ASI Input Settings

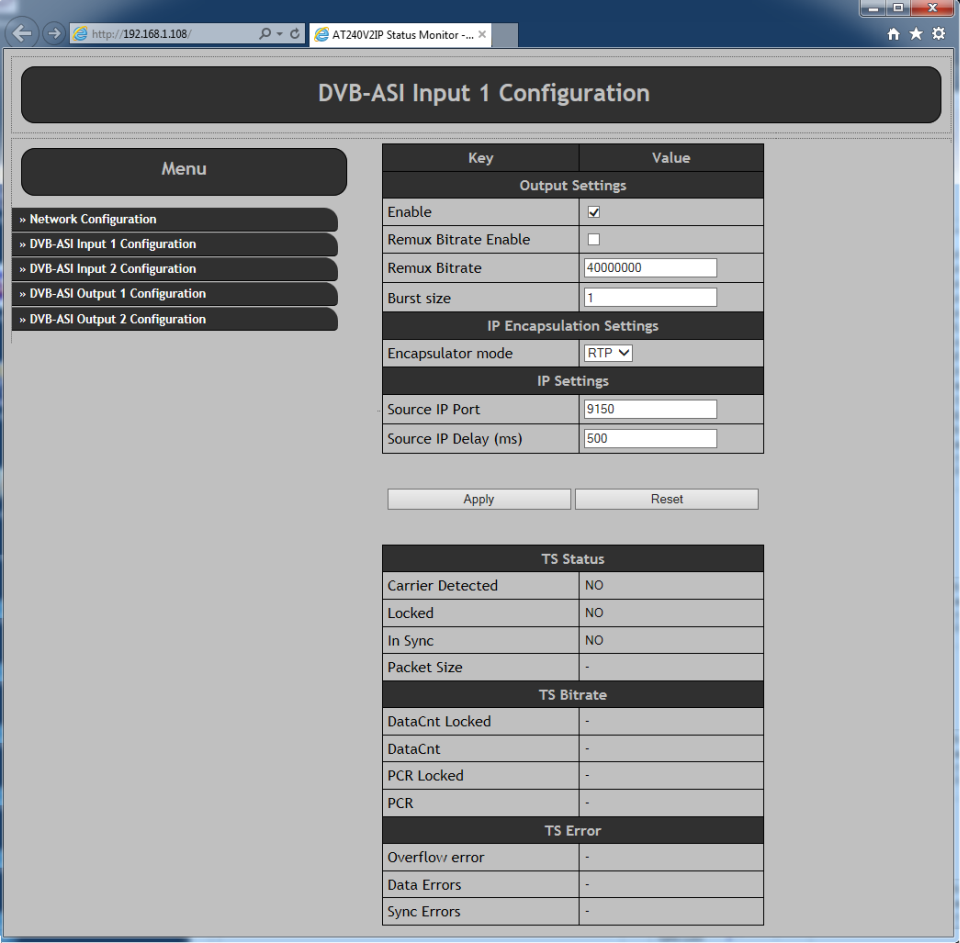

DVB-ASI Output Settings
