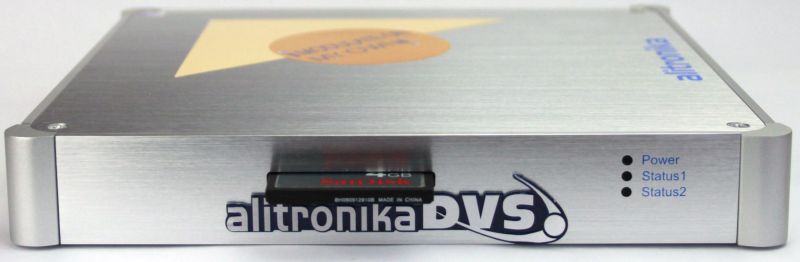

Các tính năng tiêu chuẩn:

Kết hợp COFDM, QAM & ATSC Modulator với VHF & UHF Upconverter , hỗ trợ DVB-T / H / C, QAM-A / B / C, ATSC-8-VSB và ISDB-T.
RChức năng Re-Mux để giảm tốc độ bit cho điều chế chuyển đổi.
Bộ nhớ Flash nhỏ gọn trên bo mạch để phát Luồng truyền tải mà không cần nguồn bên ngoài.
oạt động độc lập. Không cần PC. Điều chế tệp TS từ nguồn trên bo mạch CF hoặc nguồn DVB-ASI bên ngoài.
USB 2.0 tốc độ cao
Windows XP, Vista, Windows 7 ( 64bit ) Drivers + SDK.
Đi kèm với Phần mềm ứng dụng của DVSStation4 Alitronika.
Hỗ trợ DVB Theo Tiêu chuẩn A1010 A1010 Rev1 và EN50083.
Điều chế các tệp Luồng truyền tải từ Đĩa cứng.
Điều chế Luồng truyền tải từ đầu vào ASI.
Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC,
   Vì vậy, không cần phải có một PC hiệu suất cao đắt tiền
Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.
Tốc độ bit:
- DVB-T/H : 4.98 MB/s đến 31.67 MB/s.
- DVB-C : 14 MB/s đến 65 MB/s.
- ATSC : 10.76 MBaud đến 19.30 MBaud.
- ISDB-T: 416 KB/s đến 16.85/MB/s
Input
Đầu vào DVB-ASI .
Output
Ngõ ra RF.
Ngõ ra IF ( I & Q ).
Đầu ra DVB-ASI để theo dõi tệp TS đã điều chế.
PHƯƠNG THỨC HOẠT ĐỘNG
CHẾ ĐỘ USB
Ở chế độ này, AT3780USB hoạt động giống như một thiết bị dựa trên USB tiêu chuẩn. Tham số Điều chế và IF / RF có thể được đặt thông qua phần mềm ứng dụng, DVSStation4. Các luồng truyền tải có thể đi vào thiết bị qua giao diện USB hoặc qua nguồn DVB-ASI bên ngoài.
Chức năng Re-Mux có thể được sử dụng để Lọc ra các PID không mong muốn nhằm giảm tốc độ bit của tệp TS hoặc Luồng truyền tải DVB-ASI Đến.
CHẾ ĐỘ ĐỘC LẬP
Ở chế độ này, thiết bị không còn yêu cầu PC để hoạt động. Bất kỳ Luồng truyền tải nào từ đầu vào DVB-ASI đều được điều chế theo các tham số do người dùng thiết lập. Các tham số điều chế, IF & RF được lưu trữ trên bộ nhớ một bo mạch của AT3780USB. Người dùng có thể thay đổi các thông số này bất cứ lúc nào thông qua giao diện USB hoặc RS232.
Nếu không có luồng DVB-ASI nào đến, thiết bị sẽ điều chế từ các tệp TS được ghi trên bộ nhớ ON BOARD CONPACT FLASH của nó.
Trong chế độ hoạt động này, có thể có các điều chế UNINTERRUPTED của Luồng truyền tải MPEG, có đầu ra RF (50 đến 850MHz), IF (cả I & Q) & DVB-ASI vào cùng một thời điểm, 24 giờ một ngày, 7 ngày một tuần mà không cần PC.

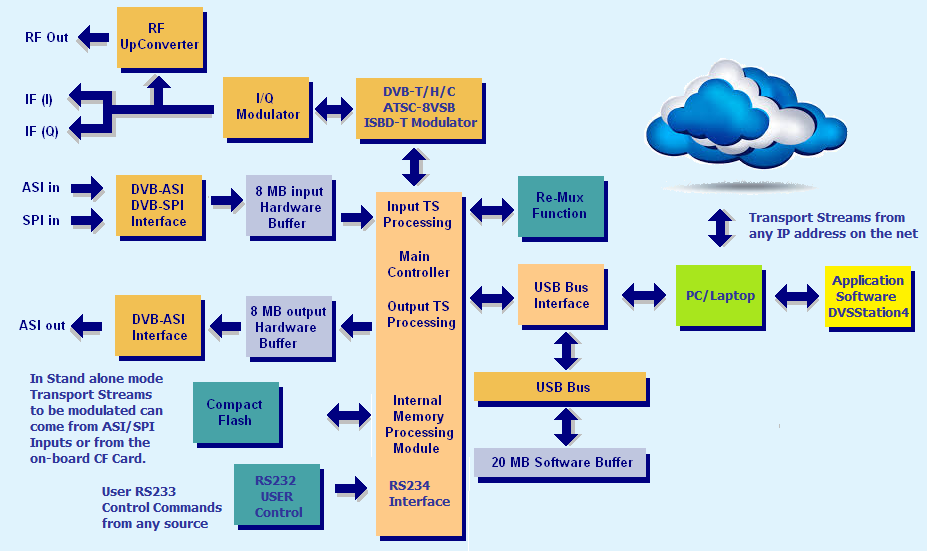

SƠ ĐỒ KHỐI:

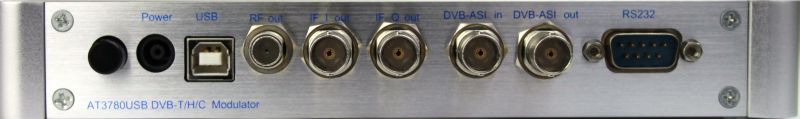

KẾT NỐI :

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, người có nhu cầu và OEM
tAT3780USB là một giải pháp lý tưởng cho một số ứng dụng như:
Công cụ phát triển cho R&D của máy thu DVB-T / H / C.
chuyển đôi Cổng IP sang DVB.
Tạo dòng truyền tải DVB-T / H / C & ATCS.
Bộ tạo tín hiệu COFDM (Mặt đất), QAM (Truyền hình cáp), ATSC 8-VSB & ISDB-T độc lập để Kiểm tra & Xác thực.
Bộ tạo tín hiệu COFDM (Mặt đất), QAM (Truyền hình cáp), ATSC 8-VSB & ISDB-T độc lập để Kiểm tra & Xác thực..
Đầu ra DVB-T / H / C & ATSC cho sản phẩm OEM.

THÔNG SỐ KỸ THUẬT:

Thông số chung.
Bộ đệm trên bo mạch: 16 Mbytes.
Đầu nối IF: 75 Ohms BNC.
Tần số đầu ra IF: 35-37 MHz hoặc 69-71MHz có thể điều chỉnh trong các bước 1Hz.
Đầu nối RF: 75 Ohms BNC.
Dải tần số đầu ra RF : 50MHz đến 1000MHz.
Công suất đầu ra RF trên băng thông: + 2dBm đến -35dBm, có thể điều chỉnh trong các bước 0,5dB.
Thông số kỹ thuật DVB-T / H.
Băng thông kênh: 5MHz, 6MHz, 7MHz, 8MHz.
Phổ COFDM: sóng mang 2k, 4k và 8k không phân cấp.
Tiêu chuẩn: COFDM according EN 300 744.
Chế độ điều chế: QPSK, 16QAM và 64QAM.
Chế độ khoảng thời gian bảo vệ: 1/32, 1/16, 1/8 và 1/4.
Tỷ lệ mã FEC: 1/2, 2/3, 3/4,5/6, 7/8.
chế độ quang phổ: Cả ngược và không ngược.
Thông số kỹ thuật DVB-C.
Băng thông kênh: 6MHz, 8MHz.
Tiêu chuẩn: QAM according EN 300 744.
Chế độ điều chế: 16QAM, 32QAM, 64QAM, 128QAM và 256QAM.
Thông số kỹ thuật ATSC 8-VSB.
Băng thông kênh: 6MHz.
Tiêu chuẩn: A/53 8-VSB.
Thông số ISDB-T.
Băng thông kênh: 6MHz
Tiêu chuẩn: ARIB STD-B31
Thông số DVB-ASI.
Đầu nối đầu vào / đầu ra DVB-ASI:75 Ohms BNC.
Đầu ra DVB-ASI Mức tín hiệu:1.0Vp-p danh định.
Đồng hồ đầu ra DVB-ASI: 270 MHz.
Tổn thất trả về đầu vào DVB-ASII: 15dB.
Tốc độ bit đầu ra DVB-ASI:0 đến 214Mbit / s (lên đến tốc độ bit tối đa cho phép đối với điều chế DVB-T / H / C, ATSC).
Ở chế độ Stand Alone, tốc độ bit được giới hạn ở 50MBit / s.

Phần mềm ứng dụng:

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào..

Play Screen=> In normal operating conditions

Record Screen => In normal operating conditions

ISDB-T Settings

ATSC Settings

DVB-C Settings

DVB-T Settings

DVB-T Guard Interval Settings

DVB-T Modulation Mode Settings

DVB-T FEC Settings

DVB-T Bandwidth Settings

Rf Settings

IF output frequency is selectable between 35MHz & 70MHz

The application software provides the user with many functions & features such as :

PID Filtering

Bit, Byte & Packet error insertion

TOT & TDT selection

PlayBack in loops, sub-loops.......

Hardware Working Regiters are accessable for monitoring

Among the "Goodies" are a Video Viewer

Hex Editor

A DVB to IP Player/Converter

As well as the Integrated Quick TS Analyzer, TSReader support these devices.

Accessories

Accessories: The AT3780USB is delivered with the following items, 2 power supply units, a power cord, a USB cable, a 4MB CF card, a CF card reader, a set of 3 different RF adaptors.
